麓谷林语工程施工组织设计A21、A22栋VIP专享VIP免费

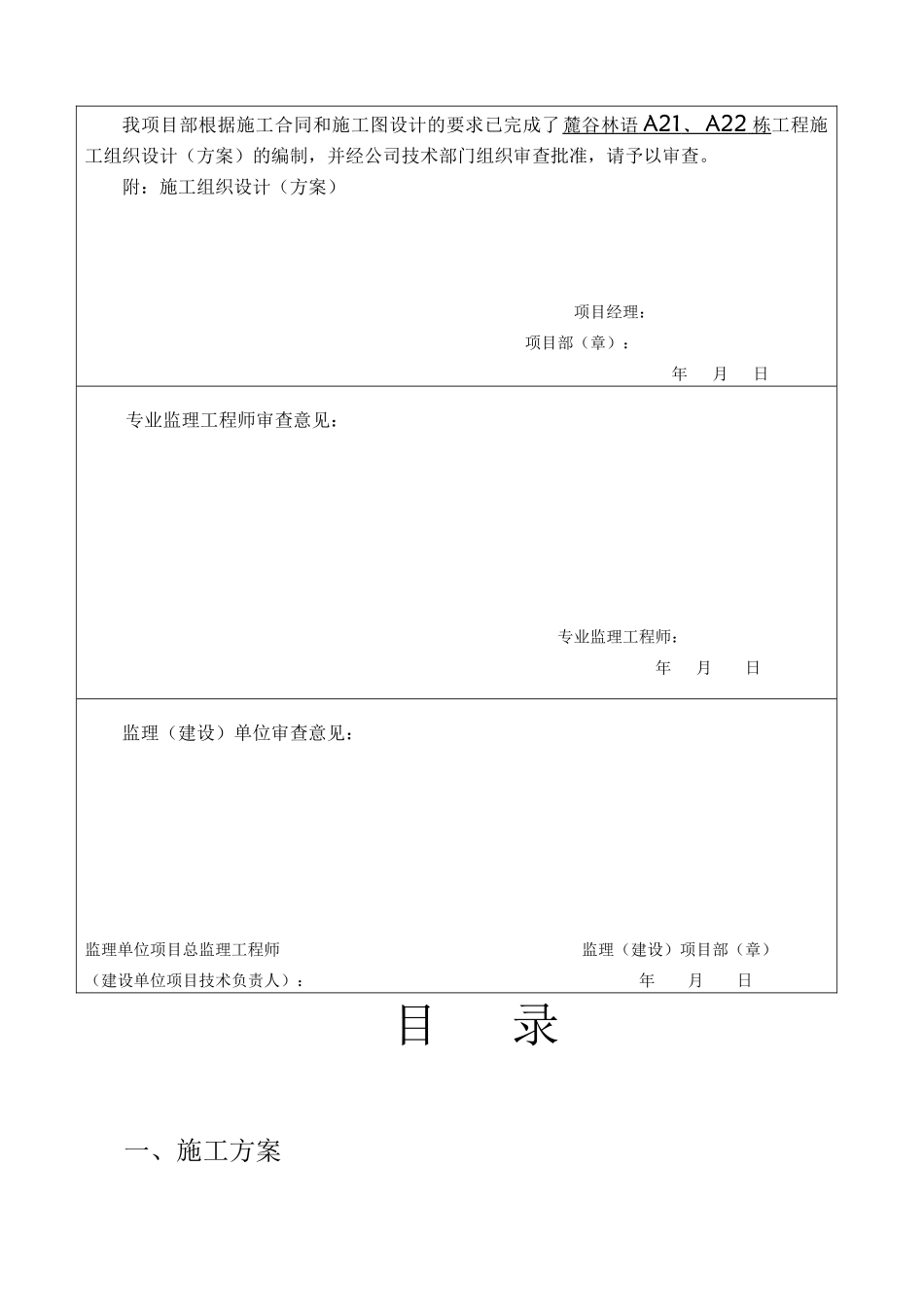

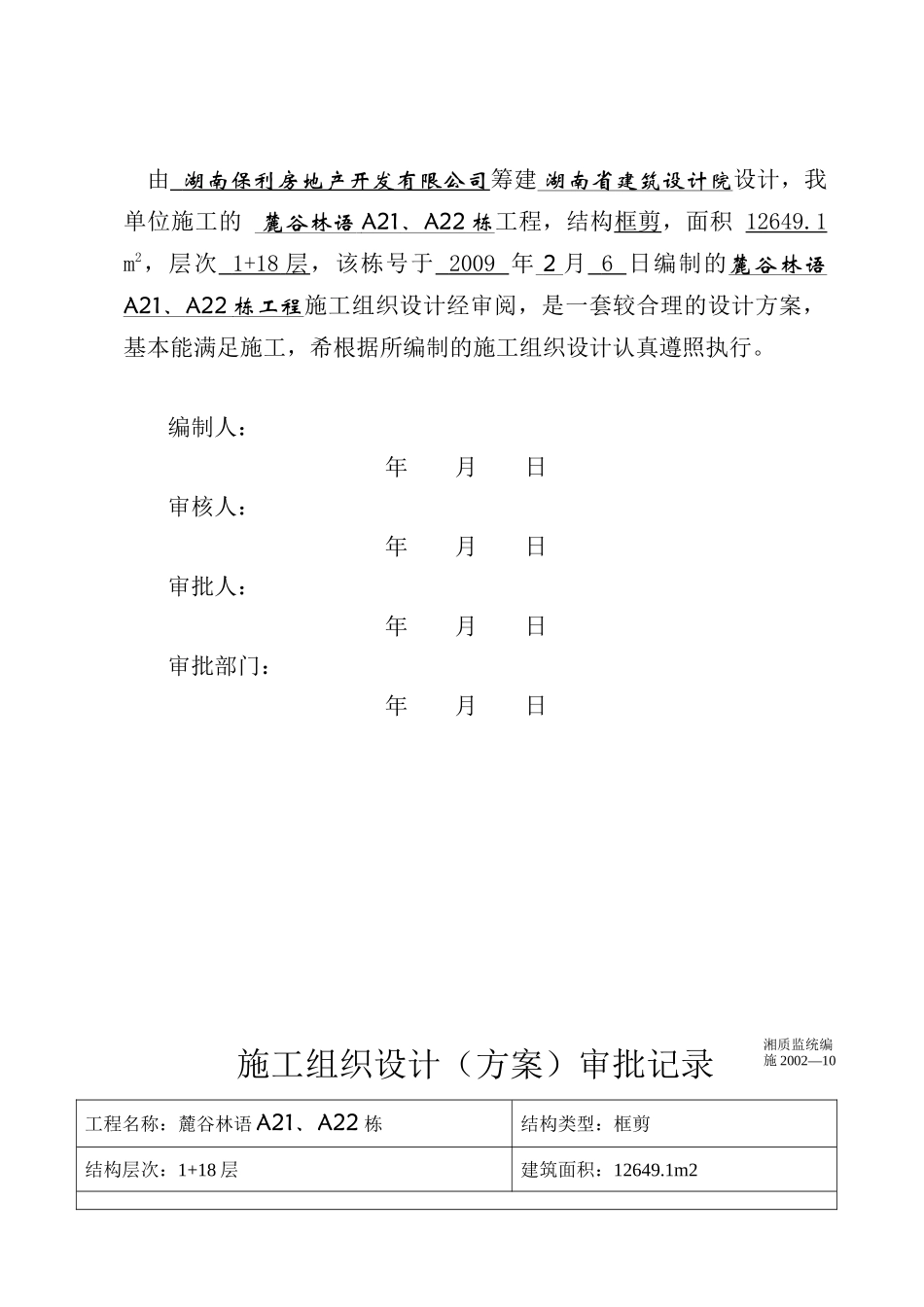

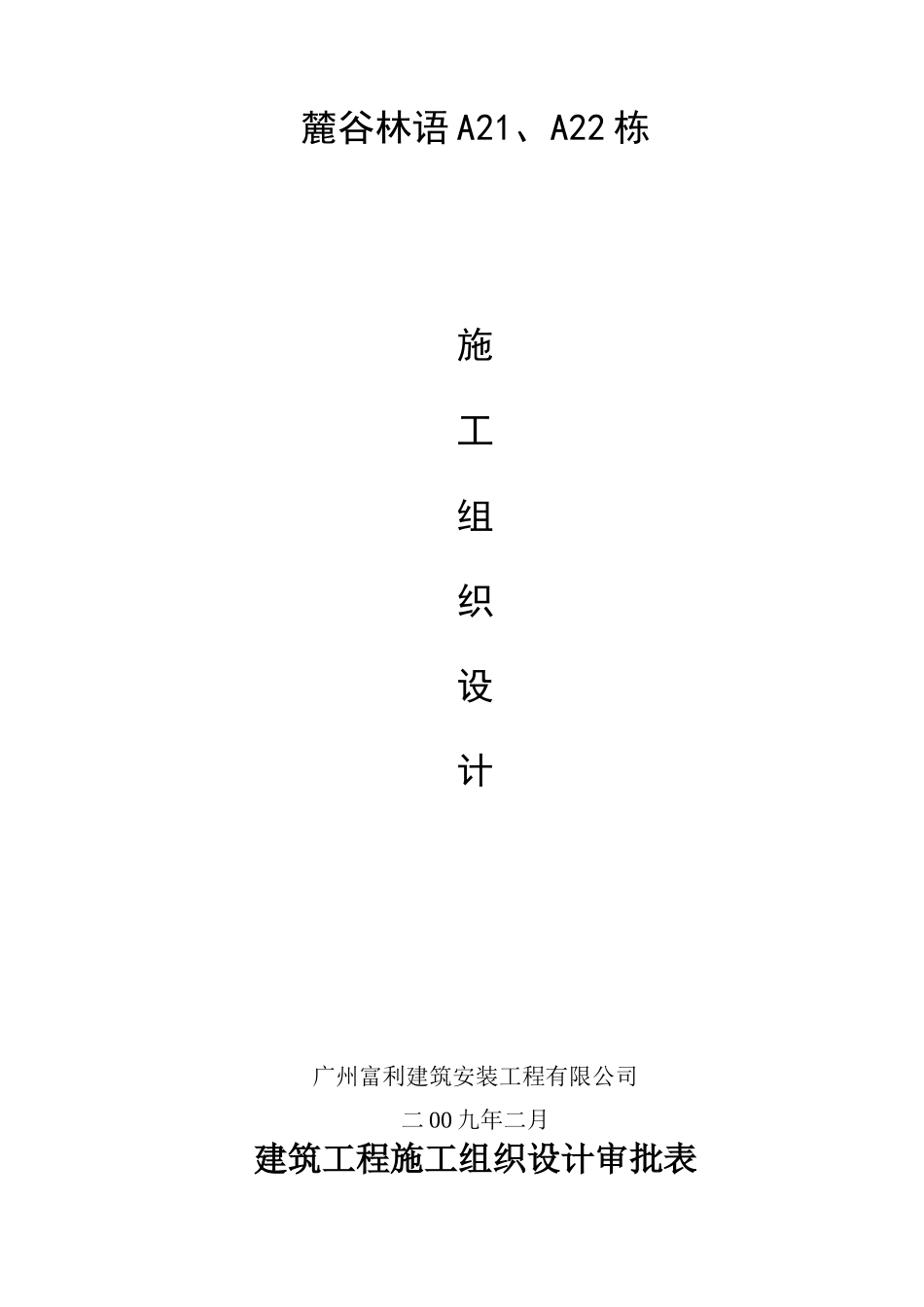

麓谷林语A21、A22栋施工组织设计广州富利建筑安装工程有限公司二00九年二月建筑工程施工组织设计审批表由湖南保利房地产开发有限公司筹建湖南省建筑设计院设计，我单位施工的麓谷林语A21、A22栋工程，结构框剪，面积12649.1m2，层次1+18层，该栋号于2009年2月6日编制的麓谷林语A21、A22栋工程施工组织设计经审阅，是一套较合理的设计方案，基本能满足施工，希根据所编制的施工组织设计认真遵照执行。编制人：年月日审核人：年月日审批人：年月日审批部门：年月日施工组织设计（方案）审批记录工程名称：麓谷林语A21、A22栋结构类型：框剪结构层次：1+18层建筑面积：12649.1m2湘质监统编施2002—10我项目部根据施工合同和施工图设计的要求已完成了麓谷林语A21、A22栋工程施工组织设计（方案）的编制，并经公司技术部门组织审查批准，请予以审查。附：施工组织设计（方案）项目经理：项目部（章）：年月日专业监理工程师审查意见：专业监理工程师：年月日监理（建设）单位审查意见：监理单位项目总监理工程师监理（建设）项目部（章）（建设单位项目技术负责人）：年月日目录一、施工方案二、施工进度计划及保证措施三、平面布置图四、质量保证措施五、安全保证措施六、文明施工现场措施七、主要机具使用计划八、劳动力安排措施九、主要材料、构件用量计划一、施工方案（一）工程概况：1、建筑概况：1.1本工程为麓谷林语A21、A22栋，工程地点位于长沙市高新区麓谷，该项目由湖南保利房地产开发有限公司兴建，湖南省华誉建设工程监理咨询有限责任公司监理，长沙市建设工程质量监督站质量监督，长沙市建筑工程安全监察站安全监督，湖南省建筑设计院工程设计,广州富利建筑安装工程有限公司承建。建筑层数地下一层，地上十八层，建筑面积为12649.1m2，建筑高度52.80m。1.2主要装饰构造：1.2.1屋面：本工程采用挤塑聚苯板防水保温屋面具体做法详见建筑设计总说明屋面做法。1.2.2楼地面：本工程采用地砖楼地面，水泥楼地面，花岗石楼地面，架空层楼面采用保温地面。1.2.3外墙：采用面砖饰面胶粉聚苯颗粒保温浆料外保温系统。1.2.4门窗:本工程外窗为单框铝合金中空平开窗，临街商铺外门为钢化单玻无框玻璃门，外侧安装通透式卷帘门。户门为钢防火防盗保温门。1.2.5栏杆：建筑高度在六层以下阳台、平台栏杆有效高度1050，建筑高度在七层以上阳台、平台栏杆有效高度1100。护窗栏杆有效高度900。栏杆为方钢管。2、结构概况：2.1本工程为钢筋砼剪力墙结构，工程等级为一级，主体使用年限为50年，建筑结构耐火等级为地下一级，地上二级，抗震设防烈度6度。2.2主要结构材料2.2.1砼强度等级：部位(A21、A21栋)砼等级架空层至屋顶墙柱C30架空层至屋顶梁板C302.2.2钢材：Q235-B级，Q345-B级。钢筋：Ф-HPB235级钢筋，fy=210KN/m2，Ф-HRB335级钢筋，fy=300KN/m2，Ф-HRB400级钢筋，fy=360KN/m2。焊条：HPB235钢筋采用E43××型，HRB335钢筋采用E50××型，HRB400钢筋采用E5003型。2.2.3墙体材料：±0.00以下隔墙采用粘土多孔砖，外墙采用加气砼砌块，电梯间墙、分户墙、内隔墙采用粘土多孔砖。3、给排水概况：3.1给水系统：本工程钢筋砼框架结构的生活给水由市政供水管网供水。生活给水立管及引入管均采用钢塑复合管，给水支管采用PP-RRS4给水管，热水采用PP-R热水管，应用等级为一级，管材与管件连接均采用热熔或电熔连接方式，不允许在管道和管件上直接套丝与金属管道连接可采用法兰连接件或使用带金属嵌件的管道。3.2排水系统：排水采用重力自流排入室外排水管，雨、污分流制。生活污水经化粪池处理后排至小区污水管网，再由小区污水处理后有组织的排入市政排水管。室内排水管采用硬聚氯乙烯（U-PVC）管，粘接或橡胶圈连接；室外雨、污水排水管均采用双壁波纹管，承插连接。4、电气概况4.1供电方式：本工程供电电源采用380/220V电源，分为电力负荷及照明负荷两种。电力负荷用电采用放射式的供电法；照明用电采用放射式和分区树干式相结合的供电方式。4.2防雷及接地系统本工程接地型式采用TN-S系统，防雷接地、变压器中性点接地、电气设备的保护接地、电梯机房、消防控制室的接地共用统一接地极要求...
