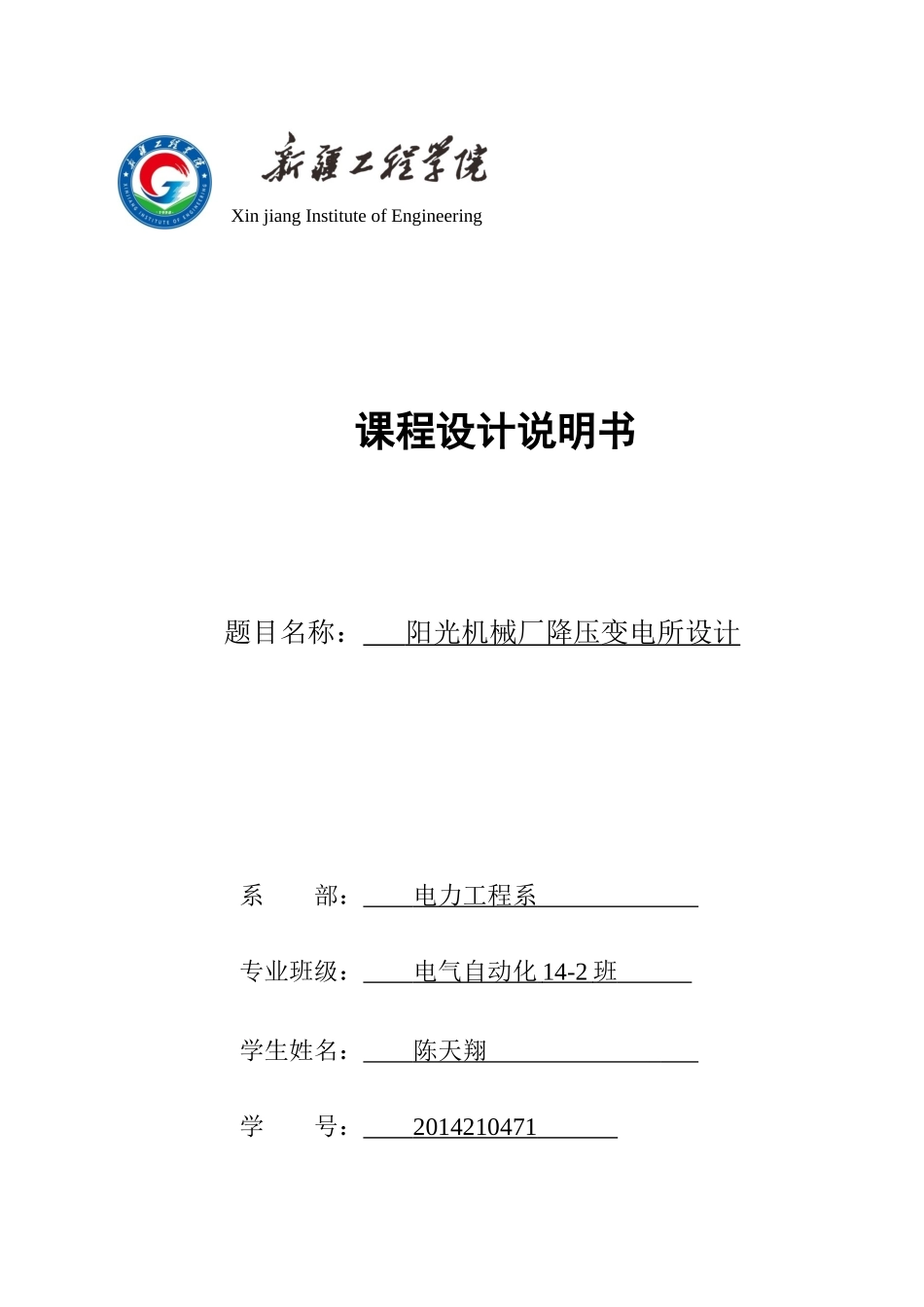

阳光机械厂降压变电所的电气设计_第1页
1/55

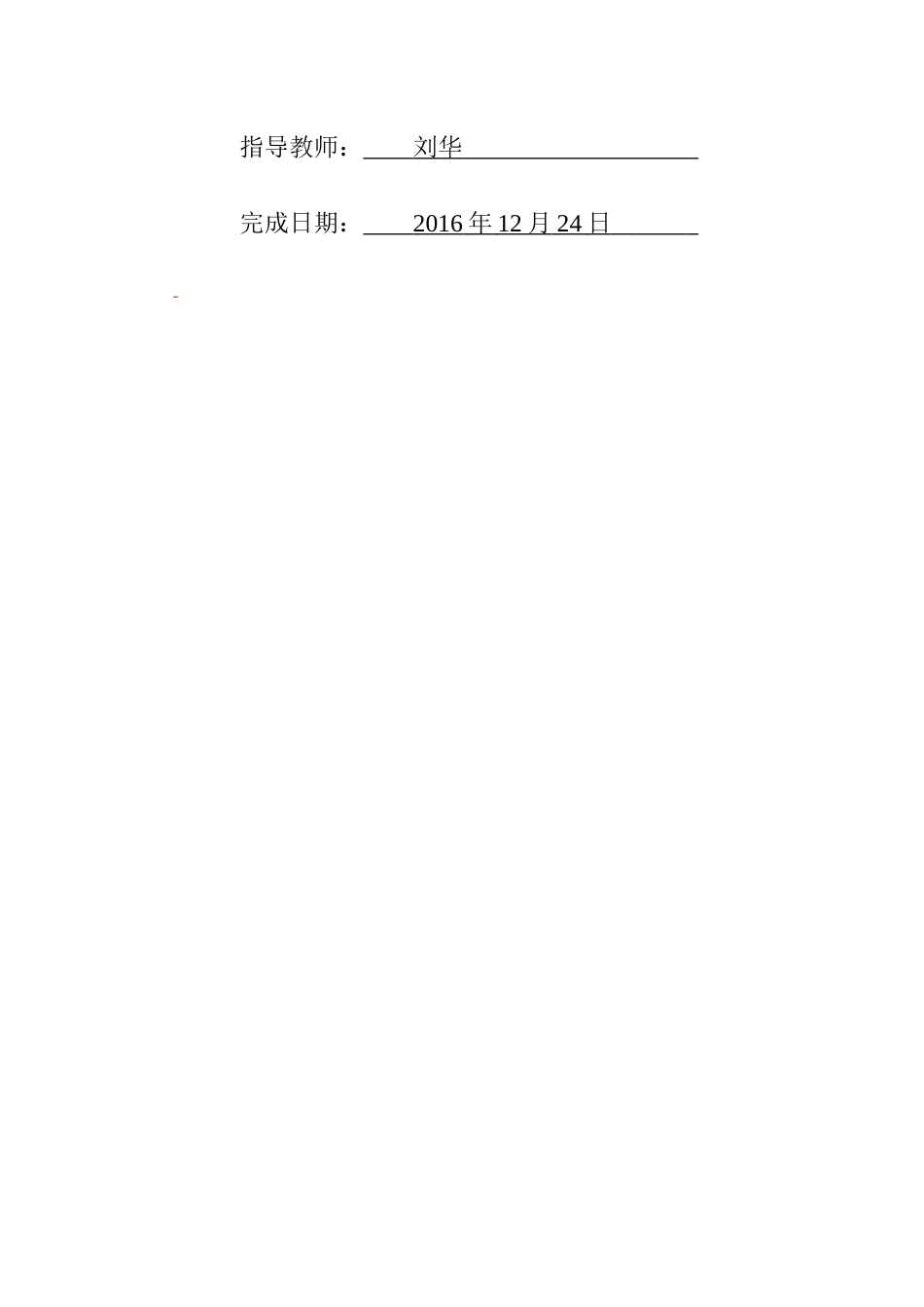

阳光机械厂降压变电所的电气设计_第2页
2/55

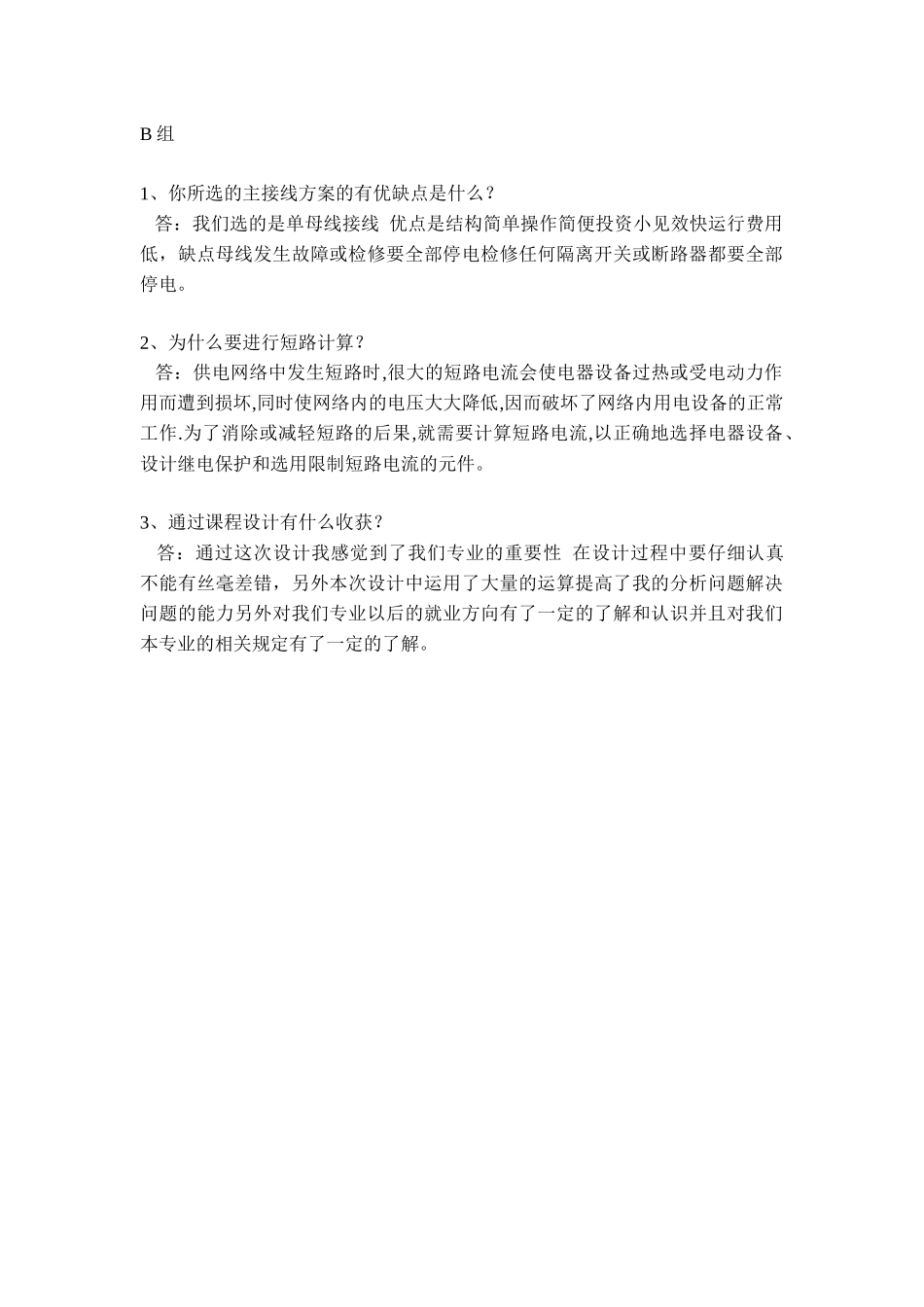

阳光机械厂降压变电所的电气设计_第3页
3/55
XinjiangInstituteofEngineering课程设计说明书题目名称:阳光机械厂降压变电所设计系部:电力工程系专业班级:电气自动化14-2班学生姓名:陈天翔学号:2014210471指导教师:刘华完成日期:2016年12月24日B组1、你所选的主接线方案的有优缺点是什么?答:我们选的是单母线接线优点是结构简单操作简便投资小见效快运行费用低,缺点母线发生故障或检修要全部停电检修任何隔离开关或断路器都要全部停电。2、为什么要进行短路计算?答:供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。3、通过课程设计有什么收获?答:通过这次设计我感觉到了我们专业的重要性在设计过程中要仔细认真不能有丝毫差错,另外本次设计中运用了大量的运算提高了我的分析问题解决问题的能力另外对我们专业以后的就业方向有了一定的了解和认识并且对我们本专业的相关规定有了一定的了解。新疆工程学院课程设计评定意见设计题目阳光机械厂降压变电所的电气设计系部电力工程系专业班级电气工程14-2班学生姓名陈天翔学生学号2014210471评定意见:评定成绩:指导教师(签名):年月日评定意见参考提纲:1、学生完成的工作量与内容是否符合任务书的要求。2、学生的勤勉态度。3、设计或说明书的优缺点,包括:学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。新疆工程学院电力工程系(部)课程设计任务书2016/2017学年第一学期2016年12月8日专业电气工程及其自动化班级电气工程14-2课程名称《发电厂电气部分》设计题目降压变电所电气主接线设计指导教师刘华起止时间2016.12.9-2016.12.24周数2设计地点实验楼A305设计目的:通过课程设计,培养学生综合运用所学的知识解决问题的本领,巩固和加深对所学知识的理解;培养学生调查研究的习惯和工作能力;培养学生建立正确的设计和科学研究的思想,树立实事求是、严肃认真的科学工作态度。设计任务或主要技术指标:1.设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求,确定变电所的位置和型式,确定变电所主变压器的台数、容量与类型,选择变电所主接线方案及高低压设备和进出线,确定二次回路方案,绘出设计图纸。2.原始数据本厂多数车间为两班制,年最大负荷利用小时为4600h,日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外,其余均属三级负荷。供电电源情况按照工厂与当地供电部门签定的供用电协议规定,本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150,导线为等边三角形排列,线距为2m;干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护,定时限过流保护整定的动作时间为1.7s。为满足工厂二级负荷要求,可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km,电缆线路总长度为25km厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数1铸造车间动力300O.3O.70照明6O.81.O2锻压车间动力350O.3O.65照明8O.71.O7金工车间动力4000.2O.65照明10O.81.O6工具车间动力360O.3O.60照明7O.91.O4电镀车间动力2500.50.80照明5O.81.O3热处理车间动力150O.6O.80照明50.81.O9装配车间动力180O.3O.7照明60.81.O10机修车间动力160O.2O.65照明4O.81.O8锅炉房动力50O.7O.80照明1O.81.O5仓库动力20O.4O.80照明1O.81.O生活区照明350O.7O.9设计进度与要求:12月9日:定好设计题目。要求:参考教材中的说明,查找相关资料。12月10日-12月17日:课程设计。要求:根据所定题目,负荷统计计算,短路电流计算,进行电气初步计算设计,选择电气设备,无功补偿计算等。12月18日-12月19日:课程设计报告。要求:完成课程设计报告,答辩。主要参考书及参考资料:[1]戈东方电...
