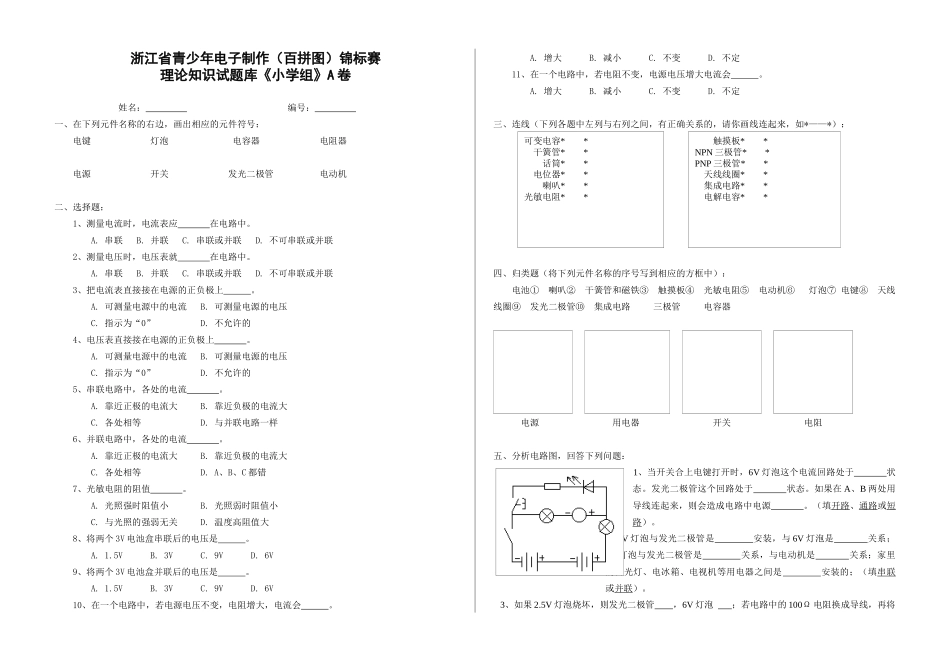

浙江省青少年电子制作（百拼图）锦标赛理论知识试题库《小学组》A卷姓名：编号：一、在下列元件名称的右边，画出相应的元件符号：电键灯泡电容器电阻器电源开关发光二极管电动机二、选择题：1、测量电流时，电流表应在电路中。A.串联B.并联C.串联或并联D.不可串联或并联2、测量电压时，电压表就在电路中。A.串联B.并联C.串联或并联D.不可串联或并联3、把电流表直接接在电源的正负极上。A.可测量电源中的电流B.可测量电源的电压C.指示为“0”D.不允许的4、电压表直接接在电源的正负极上。A.可测量电源中的电流B.可测量电源的电压C.指示为“0”D.不允许的5、串联电路中，各处的电流。A.靠近正极的电流大B.靠近负极的电流大C.各处相等D.与并联电路一样6、并联电路中，各处的电流。A.靠近正极的电流大B.靠近负极的电流大C.各处相等D.A、B、C都错7、光敏电阻的阻值。A.光照强时阻值小B.光照弱时阻值小C.与光照的强弱无关D.温度高阻值大8、将两个3V电池盒串联后的电压是。A.1.5VB.3VC.9VD.6V9、将两个3V电池盒并联后的电压是。A.1.5VB.3VC.9VD.6V10、在一个电路中，若电源电压不变，电阻增大，电流会。A.增大B.减小C.不变D.不定11、在一个电路中，若电阻不变，电源电压增大电流会。A.增大B.减小C.不变D.不定三、连线（下列各题中左列与右列之间，有正确关系的，请你画线连起来，如*——*）：四、归类题（将下列元件名称的序号写到相应的方框中）：电池①喇叭②干簧管和磁铁③触摸板④光敏电阻⑤电动机⑥灯泡⑦电键⑧天线线圈⑨发光二极管⑩集成电路三极管电容器电源用电器开关电阻五、分析电路图，回答下列问题：1、当开关合上电键打开时，6V灯泡这个电流回路处于状态。发光二极管这个回路处于状态。如果在A、B两处用导线连起来，则会造成电路中电源。（填开路、通路或短路）。2、2.5V灯泡与发光二极管是安装，与6V灯泡是关系；6V灯泡与发光二极管是关系，与电动机是关系；家里的日光灯、电冰箱、电视机等用电器之间是安装的；（填串联或并联）。3、如果2.5V灯泡烧坏，则发光二极管，6V灯泡；若电路中的100Ω电阻换成导线，再将可变电容**干簧管**话筒**电位器**喇叭**光敏电阻**触摸板**NPN三极管**PNP三极管**天线线圈**集成电路**电解电容**天关和电键同时合上，则发光二极管，2.5V灯泡，6V灯泡。（填亮、不亮或易烧坏）。六、连线（例*——*）1、在下列各图中，当开关合上后，请判断2.5V小灯泡的情况：2、在下列各图中，当开关合上后，请判断6V小灯泡的情况：七、加试题1）、读题分析，回答问题：七、加分题：1`、读以下的电路图，完成1—4题：1）、合上开关，。A．光线增强，灯泡变暗B.光线增强,灯泡变亮C.电路错误，没有作用D.灯泡暗亮，与光线强弱无关2）、电路中的三极管。A．左边的是PNP型，左边的是NPN型B．左边的是NPN型，右边的是PNP型C．两个都是PNP型D.两个都是NPN型3）光线不变时，47KΩ电位器向上调节，灯泡。A．变亮B.变暗C.不变亮度D.闪光4）、要把这个电路改成光强时灯变暗，应。A．100Ω电阻换成1KΩ电阻B.两只三极管位置交换C.光敏电阻与100Ω电阻位置交换D.灯泡从下端移到上端2、电路设计题请你用118型百拼电子世界中的器材，设计一个音乐门铃，要求拍拍手喇叭就会发出音乐声，直到一曲结束，音乐声停止。再有声音，喇叭就又会发出音乐声。（提示：所用主要元件：开关、电源、话筒、音乐集成电路）********亮不会亮易烧坏****************亮不会亮易烧坏
