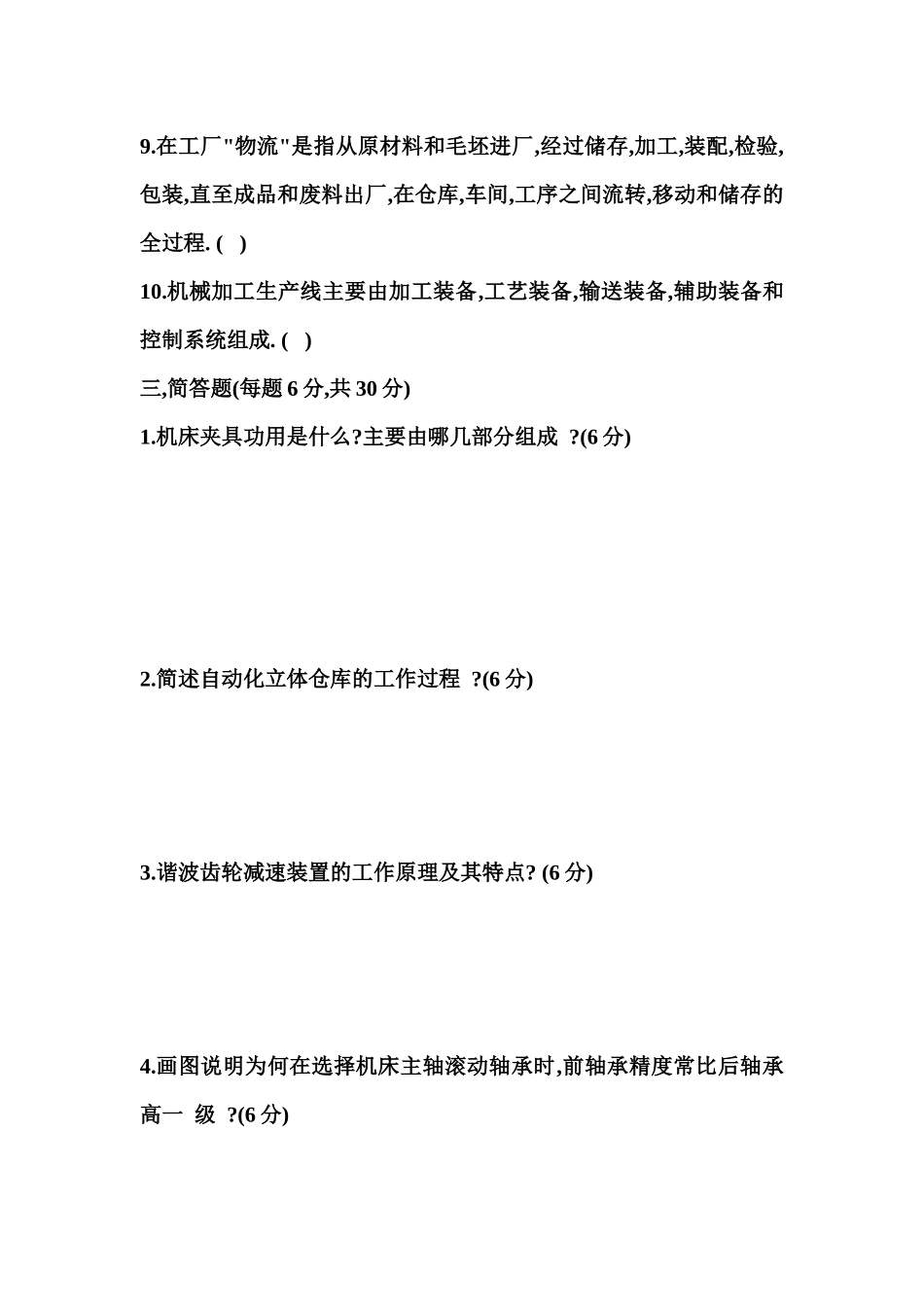

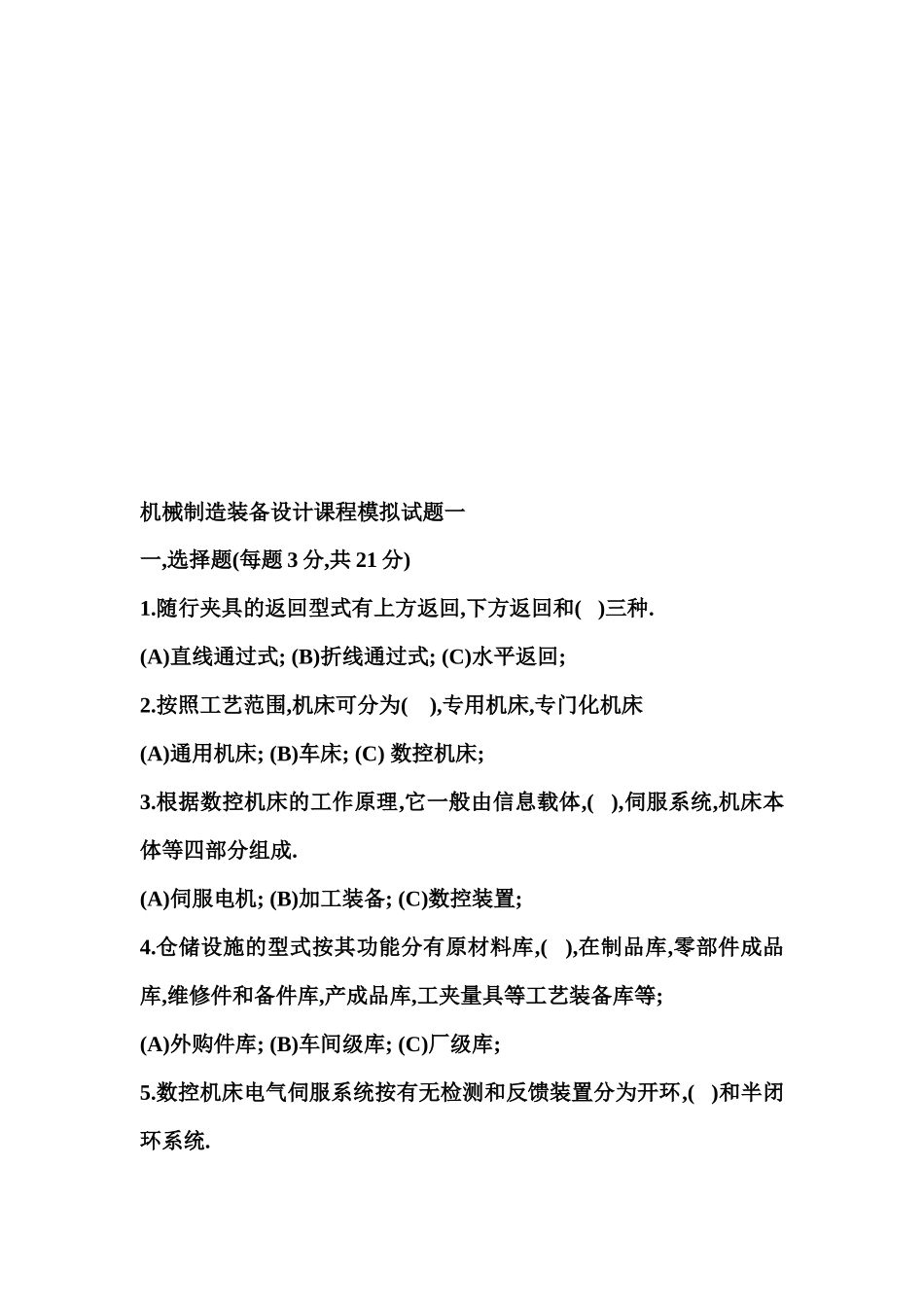

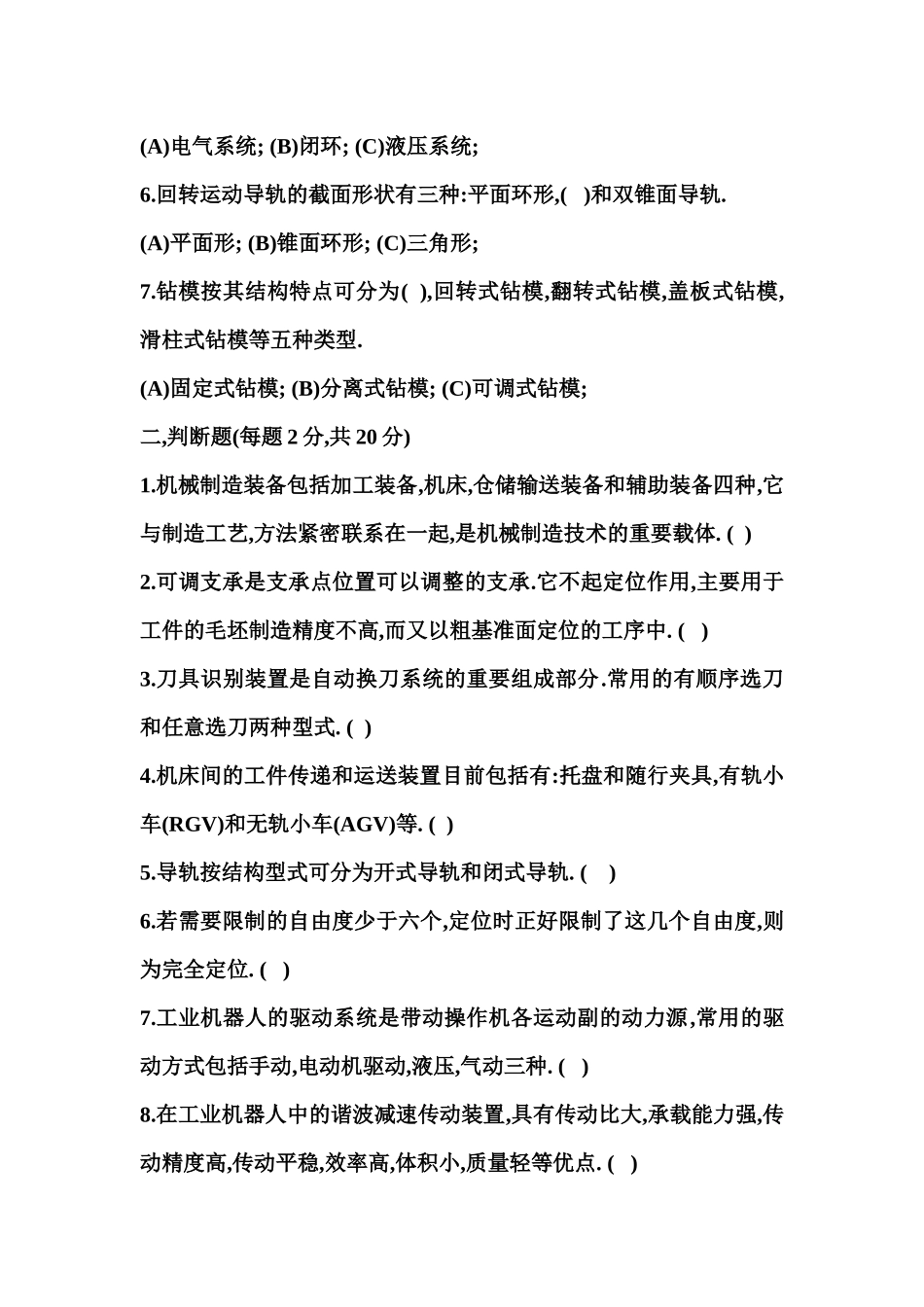

机械制造装备设计课程模拟试题一一,选择题(每题3分,共21分)1.随行夹具的返回型式有上方返回,下方返回和()三种.(A)直线通过式;(B)折线通过式;(C)水平返回;2.按照工艺范围,机床可分为(),专用机床,专门化机床(A)通用机床;(B)车床;(C)数控机床;3.根据数控机床的工作原理,它一般由信息载体,(),伺服系统,机床本体等四部分组成.(A)伺服电机;(B)加工装备;(C)数控装置;4.仓储设施的型式按其功能分有原材料库,(),在制品库,零部件成品库,维修件和备件库,产成品库,工夹量具等工艺装备库等;(A)外购件库;(B)车间级库;(C)厂级库;5.数控机床电气伺服系统按有无检测和反馈装置分为开环,()和半闭环系统.(A)电气系统;(B)闭环;(C)液压系统;6.回转运动导轨的截面形状有三种:平面环形,()和双锥面导轨.(A)平面形;(B)锥面环形;(C)三角形;7.钻模按其结构特点可分为(),回转式钻模,翻转式钻模,盖板式钻模,滑柱式钻模等五种类型.(A)固定式钻模;(B)分离式钻模;(C)可调式钻模;二,判断题(每题2分,共20分)1.机械制造装备包括加工装备,机床,仓储输送装备和辅助装备四种,它与制造工艺,方法紧密联系在一起,是机械制造技术的重要载体.()2.可调支承是支承点位置可以调整的支承.它不起定位作用,主要用于工件的毛坯制造精度不高,而又以粗基准面定位的工序中.()3.刀具识别装置是自动换刀系统的重要组成部分.常用的有顺序选刀和任意选刀两种型式.()4.机床间的工件传递和运送装置目前包括有:托盘和随行夹具,有轨小车(RGV)和无轨小车(AGV)等.()5.导轨按结构型式可分为开式导轨和闭式导轨.()6.若需要限制的自由度少于六个,定位时正好限制了这几个自由度,则为完全定位.()7.工业机器人的驱动系统是带动操作机各运动副的动力源,常用的驱动方式包括手动,电动机驱动,液压,气动三种.()8.在工业机器人中的谐波减速传动装置,具有传动比大,承载能力强,传动精度高,传动平稳,效率高,体积小,质量轻等优点.()9.在工厂"物流"是指从原材料和毛坯进厂,经过储存,加工,装配,检验,包装,直至成品和废料出厂,在仓库,车间,工序之间流转,移动和储存的全过程.()10.机械加工生产线主要由加工装备,工艺装备,输送装备,辅助装备和控制系统组成.()三,简答题(每题6分,共30分)1.机床夹具功用是什么?主要由哪几部分组成?(6分)2.简述自动化立体仓库的工作过程?(6分)3.谐波齿轮减速装置的工作原理及其特点?(6分)4.画图说明为何在选择机床主轴滚动轴承时,前轴承精度常比后轴承高一级?(6分)5.什么是机械加工生产线?它主要由哪几个基本部分组成?(6分)四,分析题(9分)如图所示为料斗式上料装置—上料器的主要结构型式,试分析各类上料器的主要特点.五,设计题(20分)已知:图示是某机床主传动系统图.公比=1.41,采用双速电机(710/1440r/min),试分析该机床主传动系统.包括:1.写出主传动路线表达式;2.分析主轴的转速级数Z;3.按表查出主轴标准转速数列;4.写出结构式并画出转速图;标准数列表《机械制造装备设计》模拟试题2一,简答题(每小题3分,共12分)1.孔加工复合刀具2.夹具对定装置3.机床生产率4.机床前备量二,填空题(每空1分,共16分)1.机床的总体方案拟定包括(),(),(),().2.机床的主要技术参数包括(),(),(),().3.针对不同工艺要求,钻削夹具可采用(),(),(),()等钻套.4.设计孔加工复合刀具时,合理选择结构形式应考虑哪些因素:(),(),(),().三,机床变速传动系统中,为什么要有传动比限制,各变速组的变速范围是否一定在限制的范围内,为什么?(12分)四,铣床专用夹具主要由哪几个部件组成?现要设计一个铣削传动轴的外圆轴向不通键槽夹具,试问需要采用怎样的定位方案,限制工件的哪些自由度?画简图示意,夹具采用什么型式的对刀块?夹具如何在机床上对定?(15分)五,组合机床中具有哪些动力部件,能实现机床的什么运动?动力部件的主要参数及选择原则是什么?(15分)六,已知某机床的主轴转速为n=118~1320r/min,转速级数Z=8,电动机转速nm=1440r/min.试根据机床主传动系统的设计原则,完成:1.拟定传动系统的结构式;2.设计转速图;3.画出转速图.(15分)七,按图示定位方案铣削工件上的台阶面,工件高度尺寸为44±0.13mm,要求保正尺寸18±0.14mm.试分析和计算这时的定位误差,并判断该定位方案是否合理,若不...
