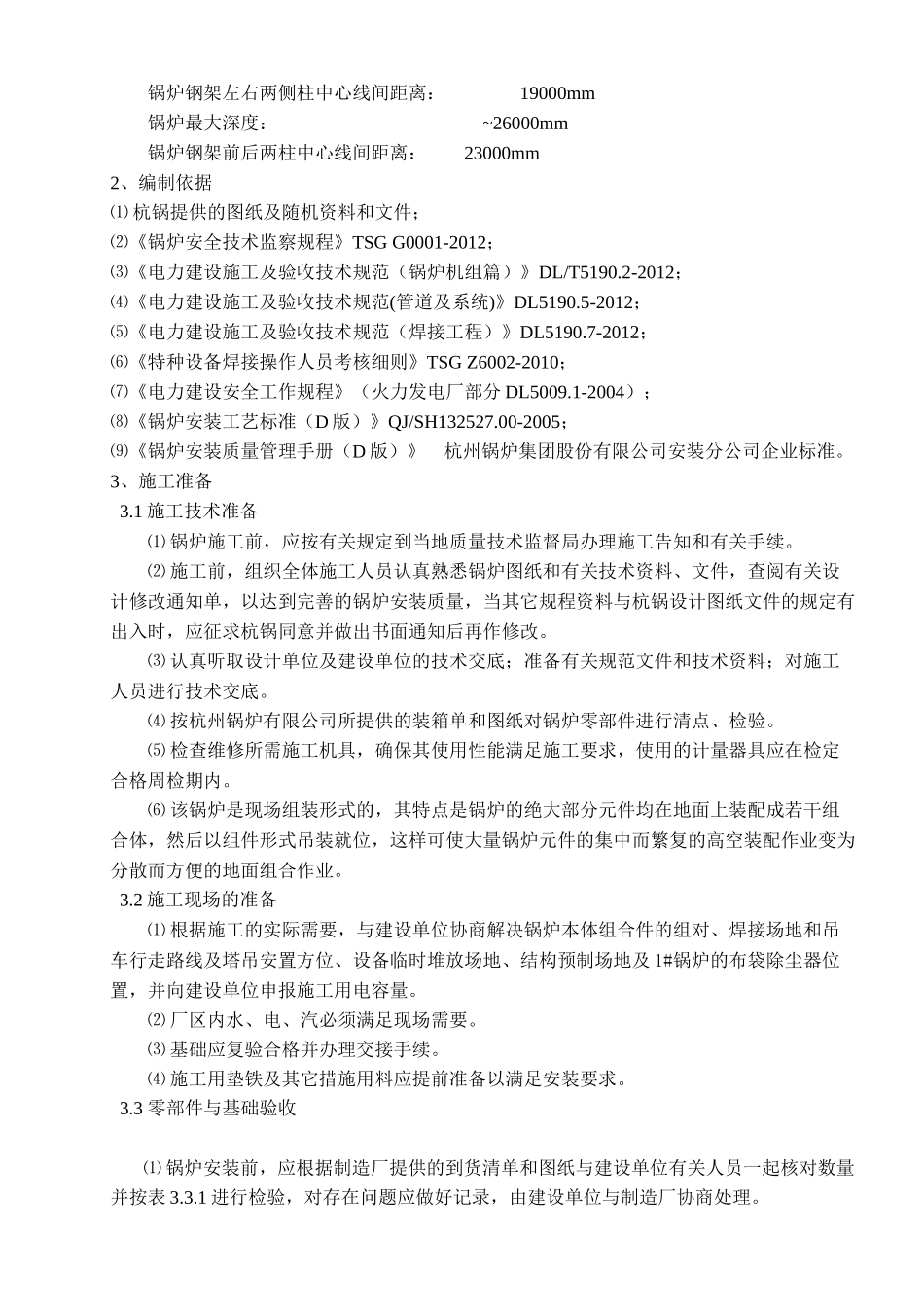

华冶沧州中铁装备制造材料有限公司高温高压燃气锅炉安装工程2×240t/h燃气锅炉安装工程施工组织设计编制：审核：批准：杭州锅炉集团股份有限公司安装分公司二O一肆年十月三十日1、工程概况1.1概述华冶沧州中铁装配制造材料有限公司高温高压240t/h燃气锅炉本体安装项目工程中的锅炉发电系统，是选用杭州锅炉集团股份有限公司（以下简称杭锅）设计制造的240t/h煤气锅炉。本锅炉为单锅筒，自然循环，集中下降管，“п”型布置的固态排渣煤粉炉。锅炉前部为炉膛，四周布满膜式水冷壁。炉顶、水平烟道及转向室均布置了顶棚和包墙膜式管壁，尾部竖井烟道中交错布置两级省煤器和空气预热器。锅炉构架采用双框架焊接连接的结构。炉膛、过热器和上级省煤器全悬吊在顶板梁上，尾部空气预热器和下级省煤器搁置在后部柱和梁上。锅炉采用直流式煤粉燃烧器，正四角切向布置，假想切圆直径为φ450mm，上上二次风反切，假想切圆直径也为φ450mm，制粉系统采用中速磨直吹冷一次风送粉系统。每台锅炉配3台磨煤机（2用1备）。2.1．锅筒及汽水分离装置锅筒外径φ1800mm，壁厚100mm。锅筒全长约为12000mm，锅筒材料为19Mn6，锅筒及内部装置总重约为60吨。本锅炉发电系统有2台规格型号为NG-240/9.8-MQ的煤气锅炉（配套2台汽轮发电机组和布袋除尘装置），锅炉本体由杭锅设计制造，锅炉外由设计院设计，建设单位为华冶沧州中铁装备制造材料有限公司，由工程公司现场监理局委派市锅炉压力容器监检所负责现场技术监督，分站，由供应公司负责设备和管配件采购，公司施工总承包，市质量技术监督负责现场质量监督检查。锅炉部分的其它施工如锅炉筑炉、防腐保温、锅筒吊装、锅炉试压、烘炉、化学清洗及电气仪表施工、起重设备安装等另行编制专门的施工方案。1.2锅炉参数锅炉型号：NG-240/9.8-MQ额定蒸发量：240t/h额定蒸汽压力：(表压)9.8MPa额定蒸汽温度：540℃锅筒工作压力(表压)11.38MPa给水温度：215℃燃料名称：煤粉、高炉煤气混烧1.3锅炉外形尺寸：炉膛宽度（二侧水冷壁中心线间距离）：8250mm炉膛深度（前后水冷壁中心线间距离）：8690mm锅筒中心线标高：36450mm锅炉最高点标高：(过热管连接管)41800mm锅炉运转层标高：8000mm锅炉钢架左右两侧柱中心线间距离：19000mm锅炉最大深度：~26000mm锅炉钢架前后两柱中心线间距离：23000mm2、编制依据⑴杭锅提供的图纸及随机资料和文件；⑵《锅炉安全技术监察规程》TSGG0001-2012；⑶《电力建设施工及验收技术规范（锅炉机组篇）》DL/T5190.2-2012；⑷《电力建设施工及验收技术规范(管道及系统)》DL5190.5-2012；⑸《电力建设施工及验收技术规范（焊接工程）》DL5190.7-2012；⑹《特种设备焊接操作人员考核细则》TSGZ6002-2010；⑺《电力建设安全工作规程》（火力发电厂部分DL5009.1-2004）；⑻《锅炉安装工艺标准（D版）》QJ/SH132527.00-2005；⑼《锅炉安装质量管理手册（D版）》杭州锅炉集团股份有限公司安装分公司企业标准。3、施工准备3.1施工技术准备⑴锅炉施工前，应按有关规定到当地质量技术监督局办理施工告知和有关手续。⑵施工前，组织全体施工人员认真熟悉锅炉图纸和有关技术资料、文件，查阅有关设计修改通知单，以达到完善的锅炉安装质量，当其它规程资料与杭锅设计图纸文件的规定有出入时，应征求杭锅同意并做出书面通知后再作修改。⑶认真听取设计单位及建设单位的技术交底；准备有关规范文件和技术资料；对施工人员进行技术交底。⑷按杭州锅炉有限公司所提供的装箱单和图纸对锅炉零部件进行清点、检验。⑸检查维修所需施工机具，确保其使用性能满足施工要求，使用的计量器具应在检定合格周检期内。⑹该锅炉是现场组装形式的，其特点是锅炉的绝大部分元件均在地面上装配成若干组合体，然后以组件形式吊装就位，这样可使大量锅炉元件的集中而繁复的高空装配作业变为分散而方便的地面组合作业。3.2施工现场的准备⑴根据施工的实际需要，与建设单位协商解决锅炉本体组合件的组对、焊接场地和吊车行走路线及塔吊安置方位、设备临时堆放场地、结构预制场地及1#锅炉的布袋除尘器位置，并向建设单位申报施工用电容量。⑵厂区内水、电、汽必须满足现场需要...
