高村LNG加气站工程施工施工组织设计概述VIP免费

高村LNG加气站工程施工施工组织设计概述_第1页
1/176
高村LNG加气站工程施工施工组织设计概述_第2页
2/176
高村LNG加气站工程施工施工组织设计概述_第3页
3/176

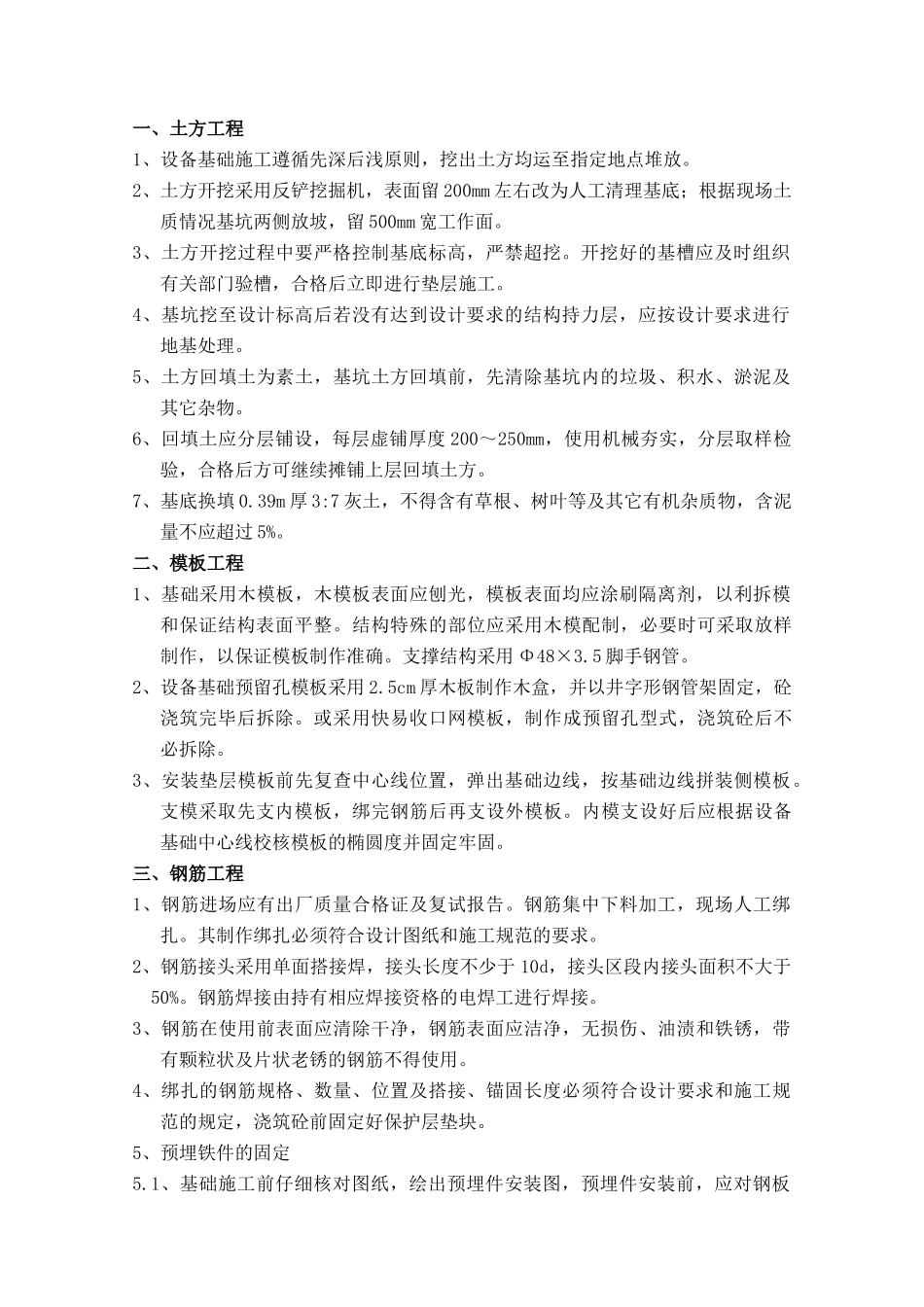

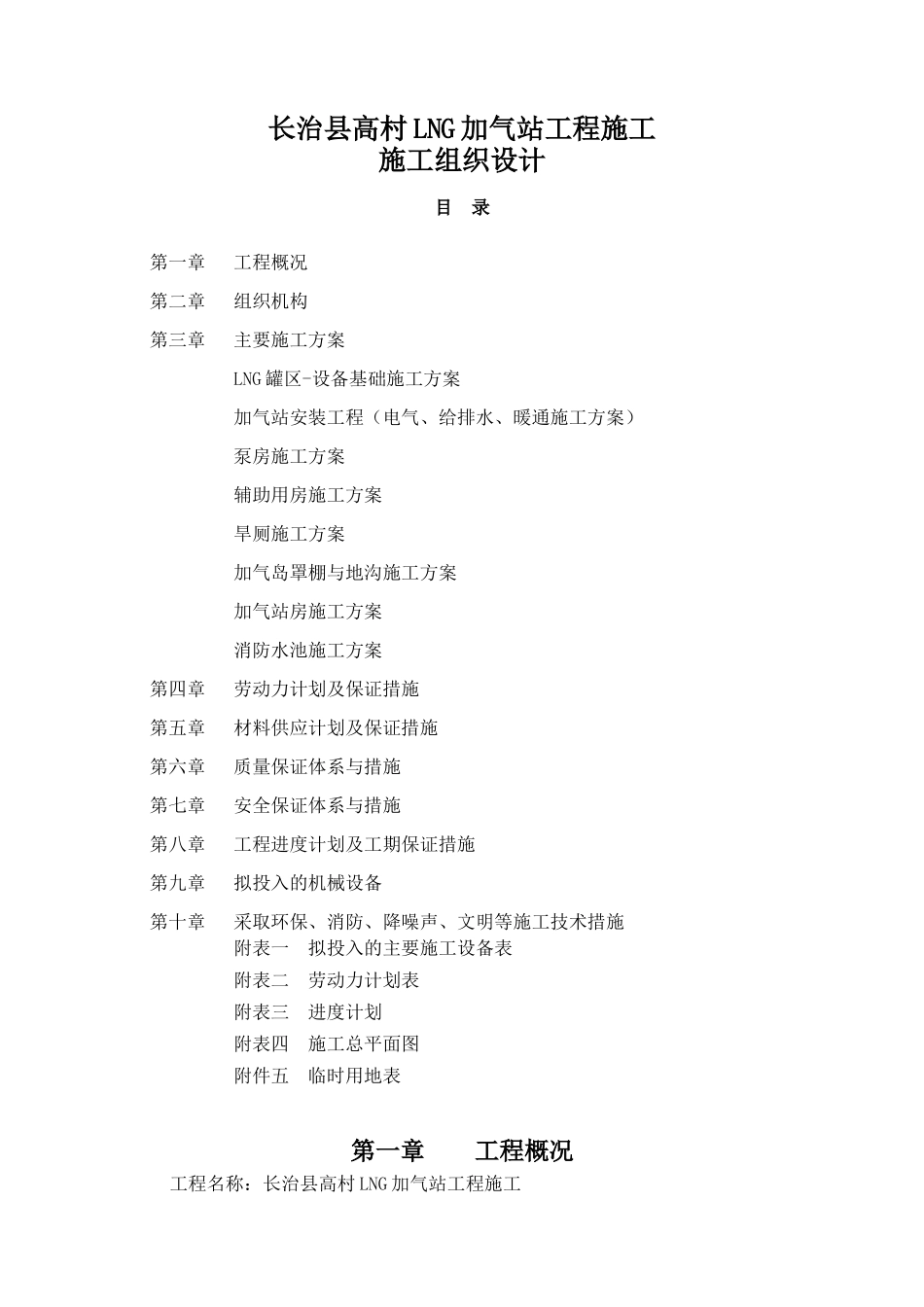

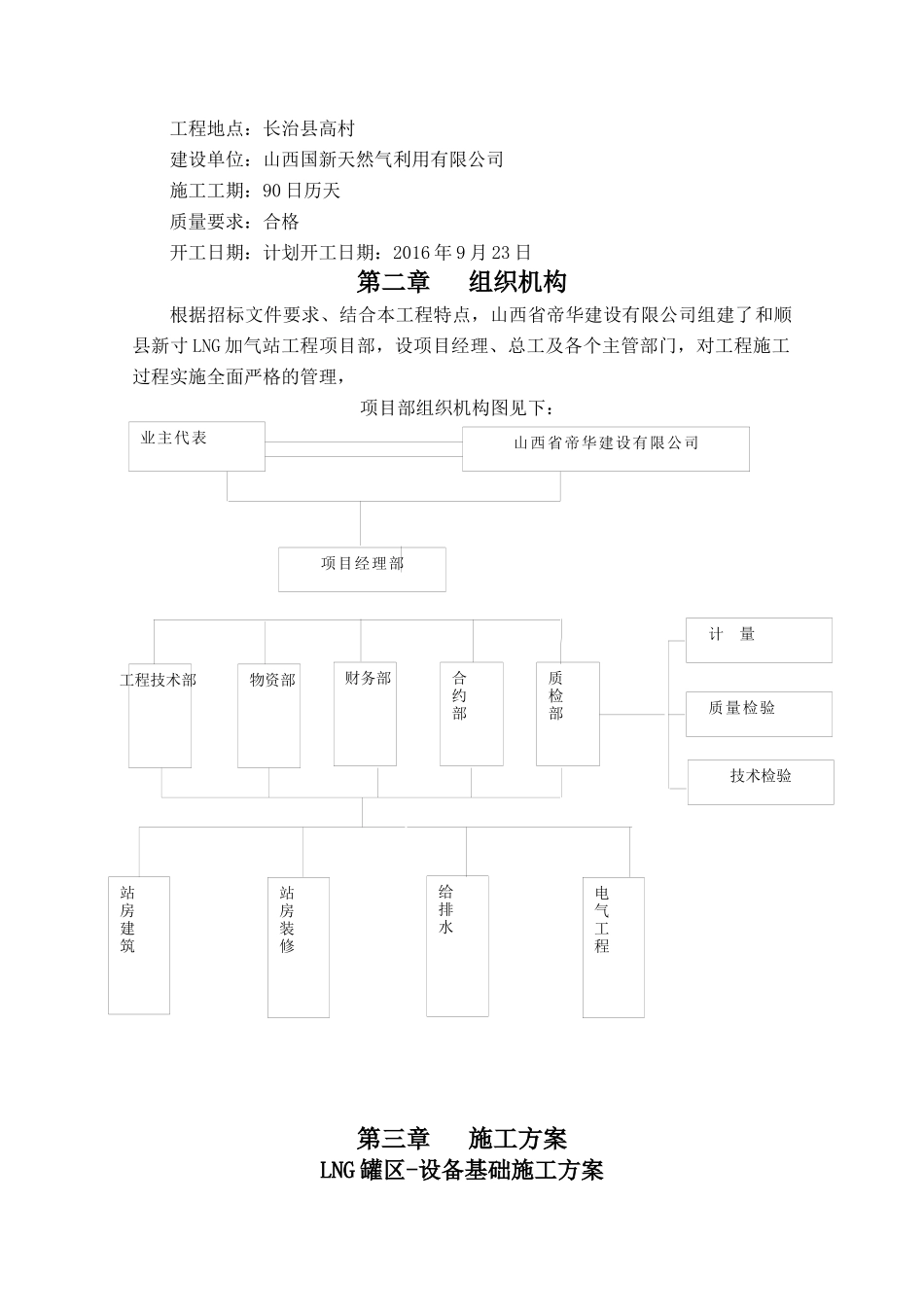

长治县高村LNG加气站工程施工施工组织设计目录第一章工程概况第二章组织机构第三章主要施工方案LNG罐区-设备基础施工方案加气站安装工程(电气、给排水、暖通施工方案)泵房施工方案辅助用房施工方案旱厕施工方案加气岛罩棚与地沟施工方案加气站房施工方案消防水池施工方案第四章劳动力计划及保证措施第五章材料供应计划及保证措施第六章质量保证体系与措施第七章安全保证体系与措施第八章工程进度计划及工期保证措施第九章拟投入的机械设备第十章采取环保、消防、降噪声、文明等施工技术措施附表一拟投入的主要施工设备表附表二劳动力计划表附表三进度计划附表四施工总平面图附件五临时用地表第一章工程概况工程名称:长治县高村LNG加气站工程施工业主代表山西省帝华建设有限公司项目经理部站房建筑站房装修给排水电气工程质检部工程技术部合约部物资部财务部质量检验技术检验计量工程地点:长治县高村建设单位:山西国新天然气利用有限公司施工工期:90日历天质量要求:合格开工日期:计划开工日期:2016年9月23日第二章组织机构根据招标文件要求、结合本工程特点,山西省帝华建设有限公司组建了和顺县新寸LNG加气站工程项目部,设项目经理、总工及各个主管部门,对工程施工过程实施全面严格的管理,项目部组织机构图见下:第三章施工方案LNG罐区-设备基础施工方案一、土方工程1、设备基础施工遵循先深后浅原则,挖出土方均运至指定地点堆放。2、土方开挖采用反铲挖掘机,表面留200mm左右改为人工清理基底;根据现场土质情况基坑两侧放坡,留500mm宽工作面。3、土方开挖过程中要严格控制基底标高,严禁超挖。开挖好的基槽应及时组织有关部门验槽,合格后立即进行垫层施工。4、基坑挖至设计标高后若没有达到设计要求的结构持力层,应按设计要求进行地基处理。5、土方回填土为素土,基坑土方回填前,先清除基坑内的垃圾、积水、淤泥及其它杂物。6、回填土应分层铺设,每层虚铺厚度200~250mm,使用机械夯实,分层取样检验,合格后方可继续摊铺上层回填土方。7、基底换填0.39m厚3:7灰土,不得含有草根、树叶等及其它有机杂质物,含泥量不应超过5%。二、模板工程1、基础采用木模板,木模板表面应刨光,模板表面均应涂刷隔离剂,以利拆模和保证结构表面平整。结构特殊的部位应采用木模配制,必要时可采取放样制作,以保证模板制作准确。支撑结构采用Φ48×3.5脚手钢管。2、设备基础预留孔模板采用2.5cm厚木板制作木盒,并以井字形钢管架固定,砼浇筑完毕后拆除。或采用快易收口网模板,制作成预留孔型式,浇筑砼后不必拆除。3、安装垫层模板前先复查中心线位置,弹出基础边线,按基础边线拼装侧模板。支模采取先支内模板,绑完钢筋后再支设外模板。内模支设好后应根据设备基础中心线校核模板的椭圆度并固定牢固。三、钢筋工程1、钢筋进场应有出厂质量合格证及复试报告。钢筋集中下料加工,现场人工绑扎。其制作绑扎必须符合设计图纸和施工规范的要求。2、钢筋接头采用单面搭接焊,接头长度不少于10d,接头区段内接头面积不大于50%。钢筋焊接由持有相应焊接资格的电焊工进行焊接。3、钢筋在使用前表面应清除干净,钢筋表面应洁净,无损伤、油渍和铁锈,带有颗粒状及片状老锈的钢筋不得使用。4、绑扎的钢筋规格、数量、位置及搭接、锚固长度必须符合设计要求和施工规范的规定,浇筑砼前固定好保护层垫块。5、预埋铁件的固定5.1、基础施工前仔细核对图纸,绘出预埋件安装图,预埋件安装前,应对钢板铁丝或螺栓模板预埋铁件及锚固钢筋的规格、数量、尺寸和焊接质量进行检查。5.2、根据以往施工经验,土建施工时设备基础预埋钢板标高容易发生偏差,造成后期设备安装时需加设垫铁或其他技术处理,为确保预埋钢板标高位置正确,砼浇筑前应安排专人对预埋件统一检查,保证预埋钢板的安装精度,同时,应将预埋件采取加钢筋支腿的方法固定,按照板顶标高焊牢,确保浇捣砼时不移位。对于大于300mm×300mm的埋件增设振捣孔,保证埋件处的混凝土浇筑密实、不空鼓。5.3、基础侧面埋件采用将预埋件用钢钉钉在木模板上的方法或用M8螺丝将埋件固定在模板上拧紧,如果模板强度不够,采用50mm见方竹胶合板...
