石灰粉煤灰稳定土路面底基层施工技术规程VIP免费

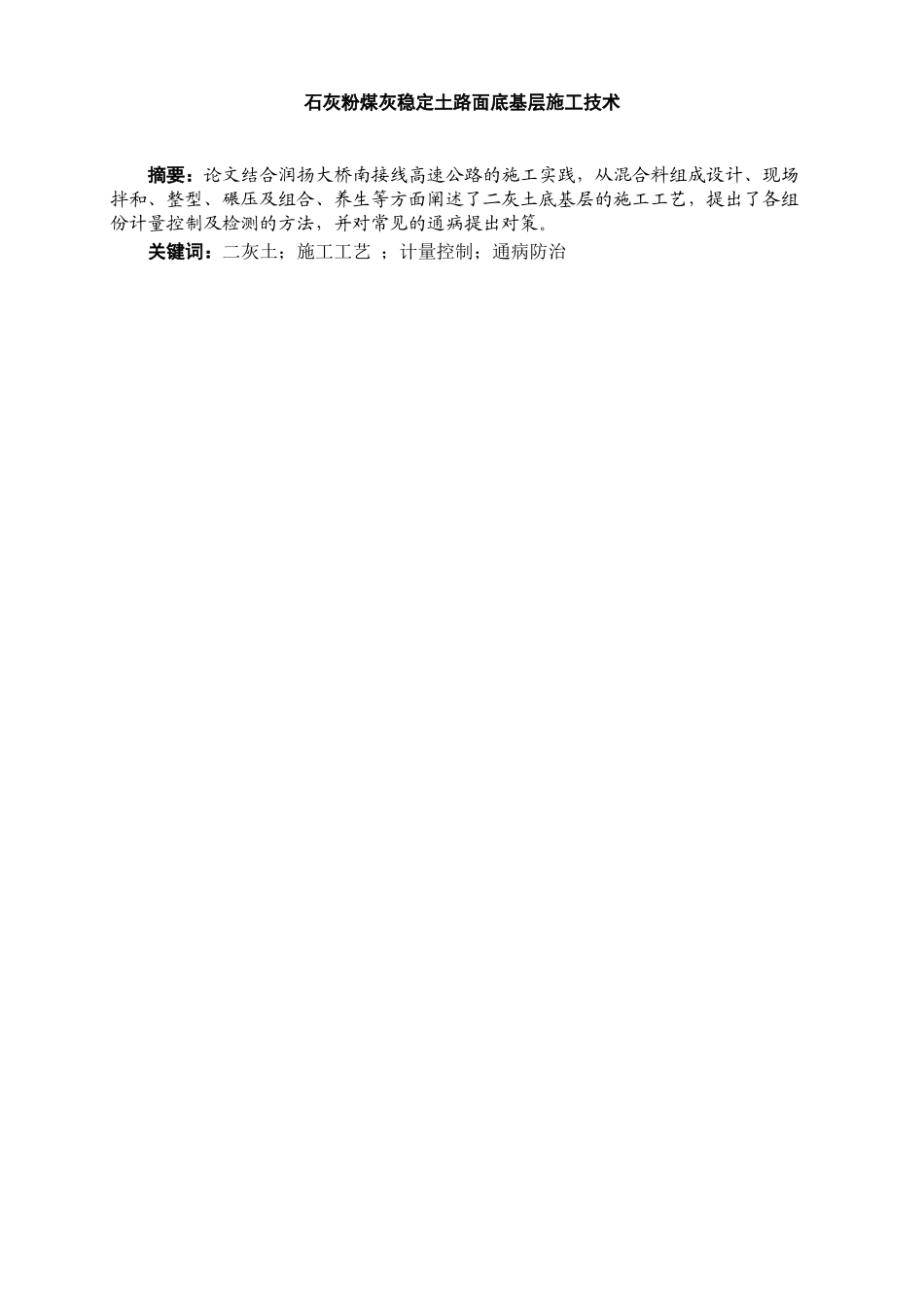

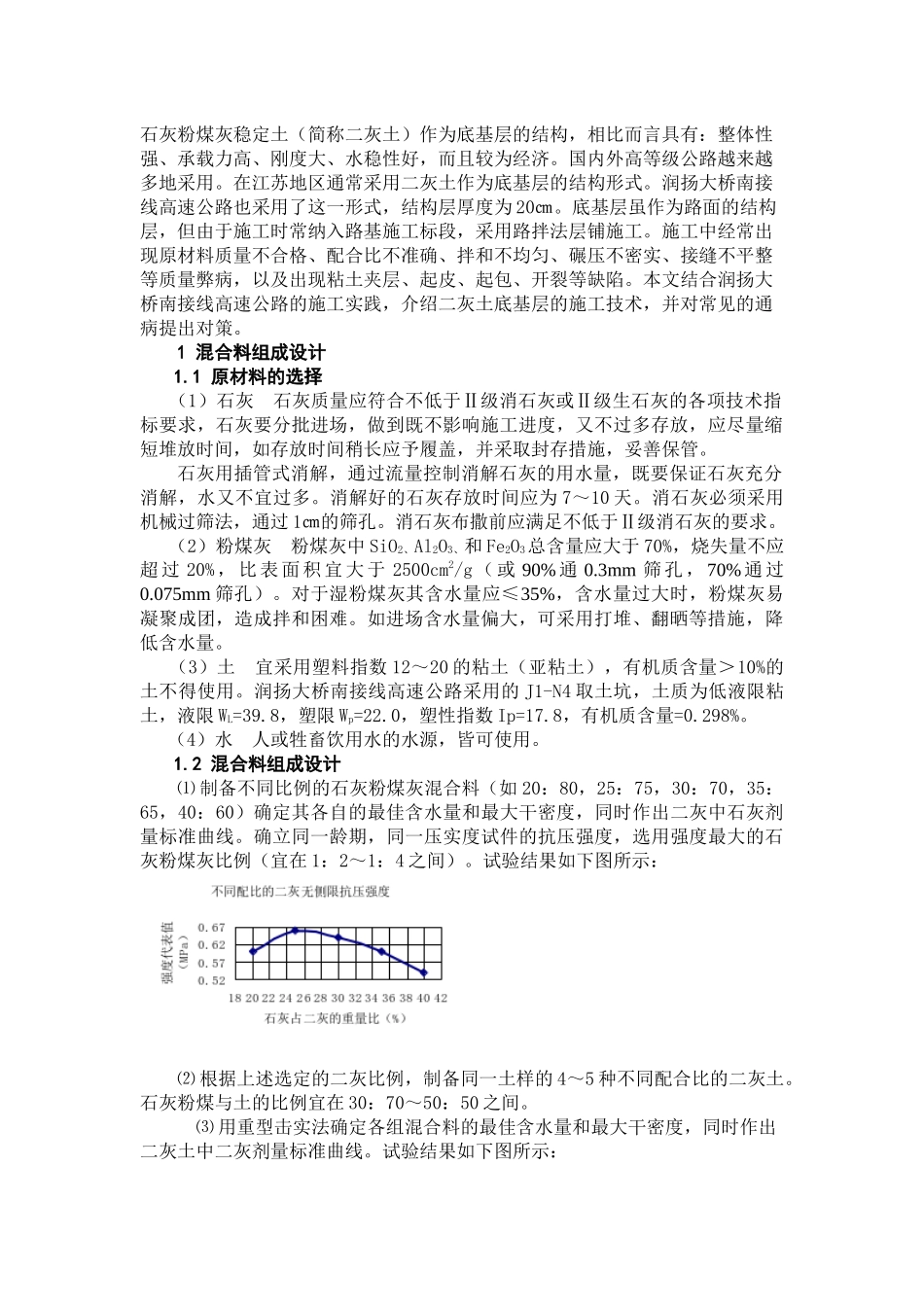

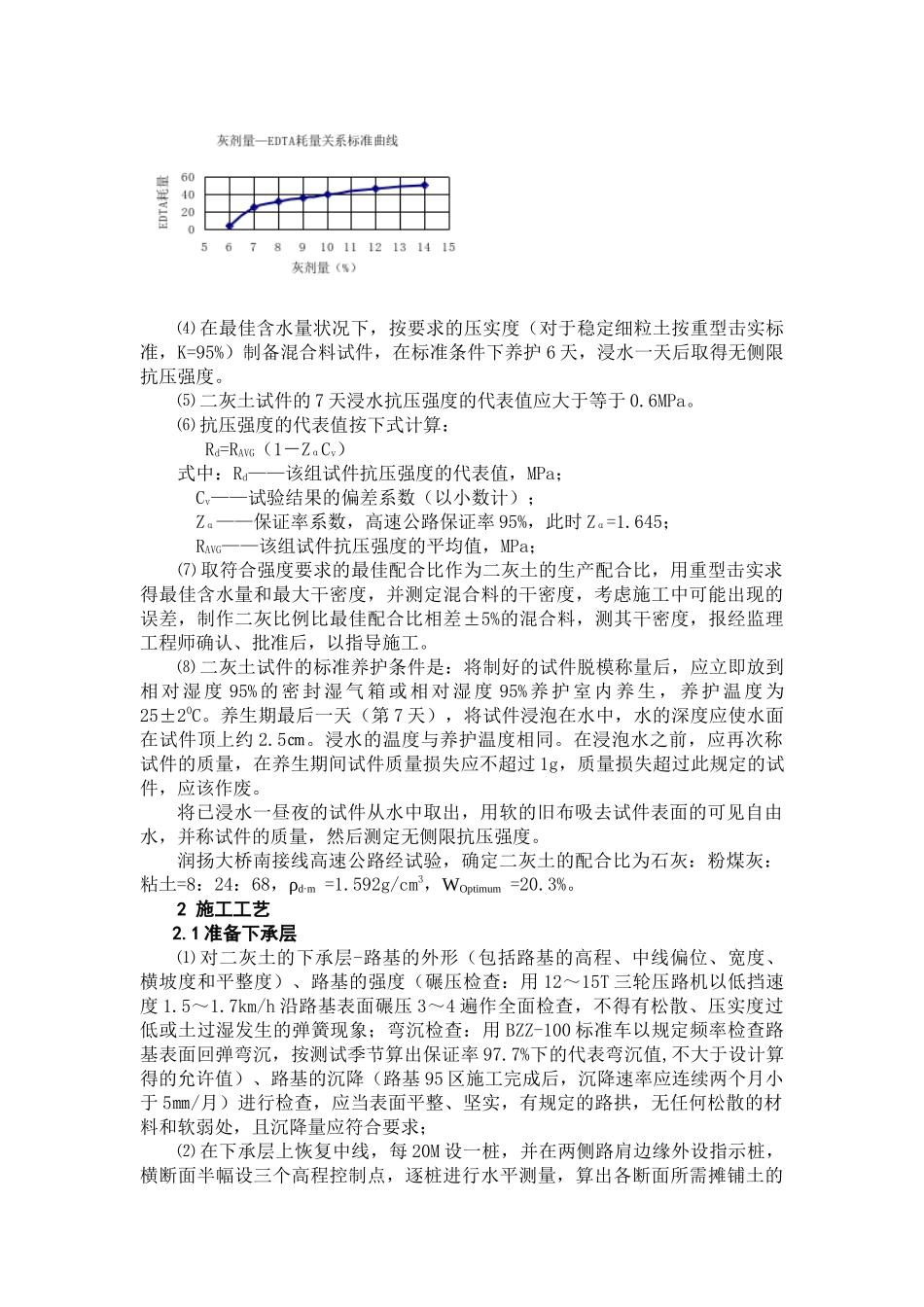

石灰粉煤灰稳定土路面底基层施工技术摘要：论文结合润扬大桥南接线高速公路的施工实践，从混合料组成设计、现场拌和、整型、碾压及组合、养生等方面阐述了二灰土底基层的施工工艺，提出了各组份计量控制及检测的方法，并对常见的通病提出对策。关键词：二灰土；施工工艺；计量控制；通病防治石灰粉煤灰稳定土（简称二灰土）作为底基层的结构，相比而言具有：整体性强、承载力高、刚度大、水稳性好，而且较为经济。国内外高等级公路越来越多地采用。在江苏地区通常采用二灰土作为底基层的结构形式。润扬大桥南接线高速公路也采用了这一形式，结构层厚度为20㎝。底基层虽作为路面的结构层，但由于施工时常纳入路基施工标段，采用路拌法层铺施工。施工中经常出现原材料质量不合格、配合比不准确、拌和不均匀、碾压不密实、接缝不平整等质量弊病，以及出现粘土夹层、起皮、起包、开裂等缺陷。本文结合润扬大桥南接线高速公路的施工实践，介绍二灰土底基层的施工技术，并对常见的通病提出对策。1混合料组成设计1.1原材料的选择（1）石灰石灰质量应符合不低于Ⅱ级消石灰或Ⅱ级生石灰的各项技术指标要求，石灰要分批进场，做到既不影响施工进度，又不过多存放，应尽量缩短堆放时间，如存放时间稍长应予履盖，并采取封存措施，妥善保管。石灰用插管式消解，通过流量控制消解石灰的用水量，既要保证石灰充分消解，水又不宜过多。消解好的石灰存放时间应为7～10天。消石灰必须采用机械过筛法，通过1㎝的筛孔。消石灰布撒前应满足不低于Ⅱ级消石灰的要求。（2）粉煤灰粉煤灰中SiO2、Al2O3、和Fe2O3总含量应大于70%，烧失量不应超过20%，比表面积宜大于2500cm2/g（或90%通0.3mm筛孔，70%通过0.075mm筛孔）。对于湿粉煤灰其含水量应≤35%，含水量过大时，粉煤灰易凝聚成团，造成拌和困难。如进场含水量偏大，可采用打堆、翻晒等措施，降低含水量。（3）土宜采用塑料指数12～20的粘土（亚粘土），有机质含量＞10%的土不得使用。润扬大桥南接线高速公路采用的J1-N4取土坑，土质为低液限粘土，液限WL=39.8，塑限Wp=22.0，塑性指数Ip=17.8，有机质含量=0.298%。（4）水人或牲畜饮用水的水源，皆可使用。1.2混合料组成设计⑴制备不同比例的石灰粉煤灰混合料（如20：80，25：75，30：70，35：65，40：60）确定其各自的最佳含水量和最大干密度，同时作出二灰中石灰剂量标准曲线。确立同一龄期，同一压实度试件的抗压强度，选用强度最大的石灰粉煤灰比例（宜在1：2～1：4之间）。试验结果如下图所示：⑵根据上述选定的二灰比例，制备同一土样的4～5种不同配合比的二灰土。石灰粉煤与土的比例宜在30：70～50：50之间。⑶用重型击实法确定各组混合料的最佳含水量和最大干密度，同时作出二灰土中二灰剂量标准曲线。试验结果如下图所示：⑷在最佳含水量状况下，按要求的压实度（对于稳定细粒土按重型击实标准，K=95%）制备混合料试件，在标准条件下养护6天，浸水一天后取得无侧限抗压强度。⑸二灰土试件的7天浸水抗压强度的代表值应大于等于0.6MPa。⑹抗压强度的代表值按下式计算：Rd=RAVG（1－ZαCv）式中：Rd——该组试件抗压强度的代表值，MPa；Cv——试验结果的偏差系数（以小数计）；Zα——保证率系数，高速公路保证率95%，此时Zα=1.645；RAVG——该组试件抗压强度的平均值，MPa；⑺取符合强度要求的最佳配合比作为二灰土的生产配合比，用重型击实求得最佳含水量和最大干密度，并测定混合料的干密度，考虑施工中可能出现的误差，制作二灰比例比最佳配合比相差±5%的混合料，测其干密度，报经监理工程师确认、批准后，以指导施工。⑻二灰土试件的标准养护条件是：将制好的试件脱模称量后，应立即放到相对湿度95%的密封湿气箱或相对湿度95%养护室内养生，养护温度为25±20C。养生期最后一天（第7天），将试件浸泡在水中，水的深度应使水面在试件顶上约2.5㎝。浸水的温度与养护温度相同。在浸泡水之前，应再次称试件的质量，在养生期间试件质量损失应不超过1g，质量损失超过此规定的试件，应该作废。将已浸水一昼夜的试件从水中取出，用软的旧布吸去试件表面的可见自由水，并称试件的质量，然后测定无侧...
