PBC数控四轴钻铣床的设计(本科毕业设计)VIP免费

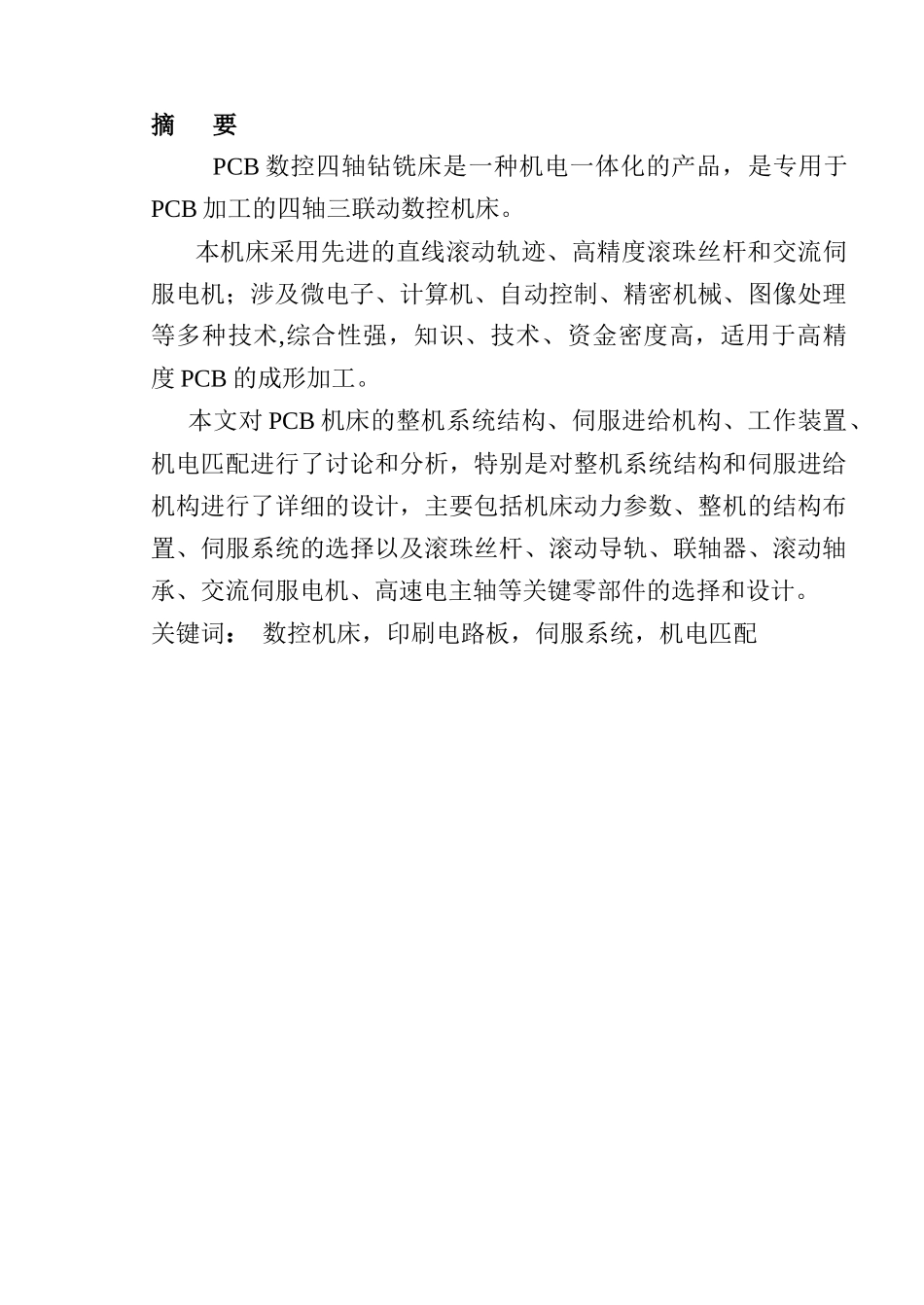

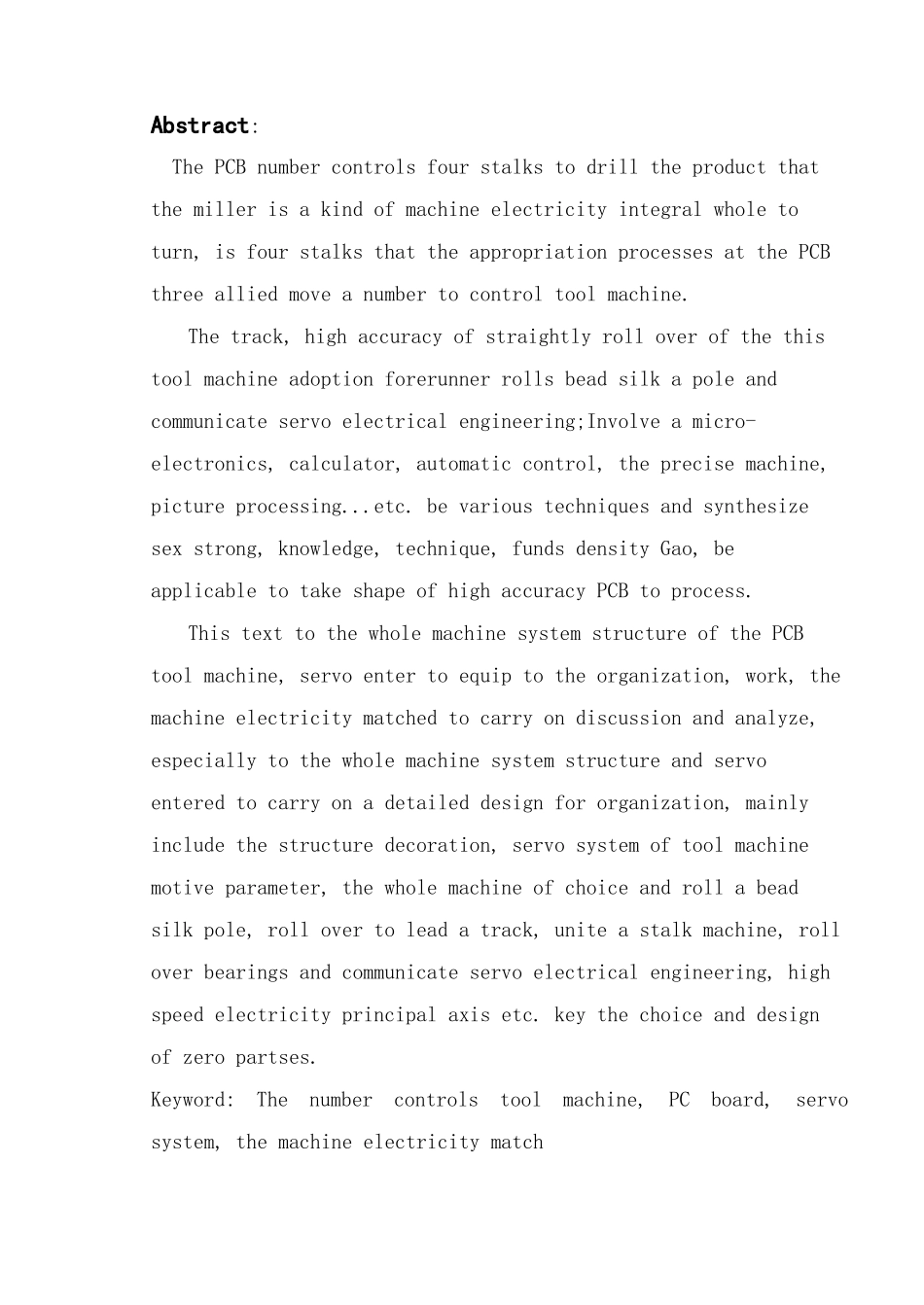

摘要PCB数控四轴钻铣床是一种机电一体化的产品，是专用于PCB加工的四轴三联动数控机床。本机床采用先进的直线滚动轨迹、高精度滚珠丝杆和交流伺服电机；涉及微电子、计算机、自动控制、精密机械、图像处理等多种技术,综合性强，知识、技术、资金密度高，适用于高精度PCB的成形加工。本文对PCB机床的整机系统结构、伺服进给机构、工作装置、机电匹配进行了讨论和分析，特别是对整机系统结构和伺服进给机构进行了详细的设计，主要包括机床动力参数、整机的结构布置、伺服系统的选择以及滚珠丝杆、滚动导轨、联轴器、滚动轴承、交流伺服电机、高速电主轴等关键零部件的选择和设计。关键词：数控机床，印刷电路板，伺服系统，机电匹配Abstract:ThePCBnumbercontrolsfourstalkstodrilltheproductthatthemillerisakindofmachineelectricityintegralwholetoturn,isfourstalksthattheappropriationprocessesatthePCBthreealliedmoveanumbertocontroltoolmachine.Thetrack,highaccuracyofstraightlyrolloverofthethistoolmachineadoptionforerunnerrollsbeadsilkapoleandcommunicateservoelectricalengineering;Involveamicro-electronics,calculator,automaticcontrol,theprecisemachine,pictureprocessing...etc.bevarioustechniquesandsynthesizesexstrong,knowledge,technique,fundsdensityGao,beapplicabletotakeshapeofhighaccuracyPCBtoprocess.ThistexttothewholemachinesystemstructureofthePCBtoolmachine,servoentertoequiptotheorganization,work,themachineelectricitymatchedtocarryondiscussionandanalyze,especiallytothewholemachinesystemstructureandservoenteredtocarryonadetaileddesignfororganization,mainlyincludethestructuredecoration,servosystemoftoolmachinemotiveparameter,thewholemachineofchoiceandrollabeadsilkpole,rollovertoleadatrack,uniteastalkmachine,rolloverbearingsandcommunicateservoelectricalengineering,highspeedelectricityprincipalaxisetc.keythechoiceanddesignofzeropartses.Keyword:Thenumbercontrolstoolmachine,PCboard,servosystem,themachineelectricitymatch绪论本毕业设计课题就是关于PCB四轴数控加工机床的设计，机械加工前沿先进技术在PCB行业取得了广泛应用。数控钻床和数控铣床是线路板加工中的一种重要设备，该设备价格昂贵，选用数控机床不但对于操作、工艺设定和维护包括对于生产产品的质量都十分重要。本设计的目的在于通过毕业设计，了解PCB四轴数控加工机床总体方法，结构分析和结构布置，明白设计方法和思路，为以后进一步的工作打下基础。通过设计加深对基础知识的理解，并学会理论知识的实际应用，并在原有的基础上有所改进和创新突破。在论文中一共分为三部分：1机床总体设计主要对机床的总体系统和结构方案进行了初步的设计和分析；2伺服进给系统的设计主要进行了两个方面的设计和计算：⑴伺服进给系统的选择⑵关键零部件的选择何设计；3机床的工作装置及其数控装置主要对机床的工作装置的数控装置进行了选择和分析，其主要包括以下两方面的内容：⑴机床的工作装置的设计⑵机床的数控装置的设计在完成整个设计过程中，掌握的学习方法和团队协作能力有很大的提高，尤其是对各种设计手册的查阅，对一个即将走向工作岗位的毕业生来说，这种能力是不可或缺的，同时也提高了分析和解决问题的能力。第一章机床总体设计§1.1机床主要技术参数1.1.1主参数及基本参数1)机床主参数的确定机床的主要技术参数包括主参数和基本参数。主参数是机床参数中最主要的，它必须满足以下要求：⑴直接反映出机床的加工能力和特性；⑵决定其他基本参数值的大小；⑶作为机床设计的出发点；⑷作为用户选用机床的主要依据。对于通用机床（包括专门机床）主参数通常都以机床的最大加工尺寸来表示。由文献[3]表7.1—1可知，数控机床的主参数包括以下参数：⑴最大加工面积：根据设计要求，机床的最大加工面积为4—400¿600mm2;⑵坐标轴移动的最大行程：由设计要求知：X—420mm，Y—620mm，Z—40mm；⑶机床的最大加工能力：4¿3块/次（每...
