粒状巧克力糖包装机的设计VIP免费

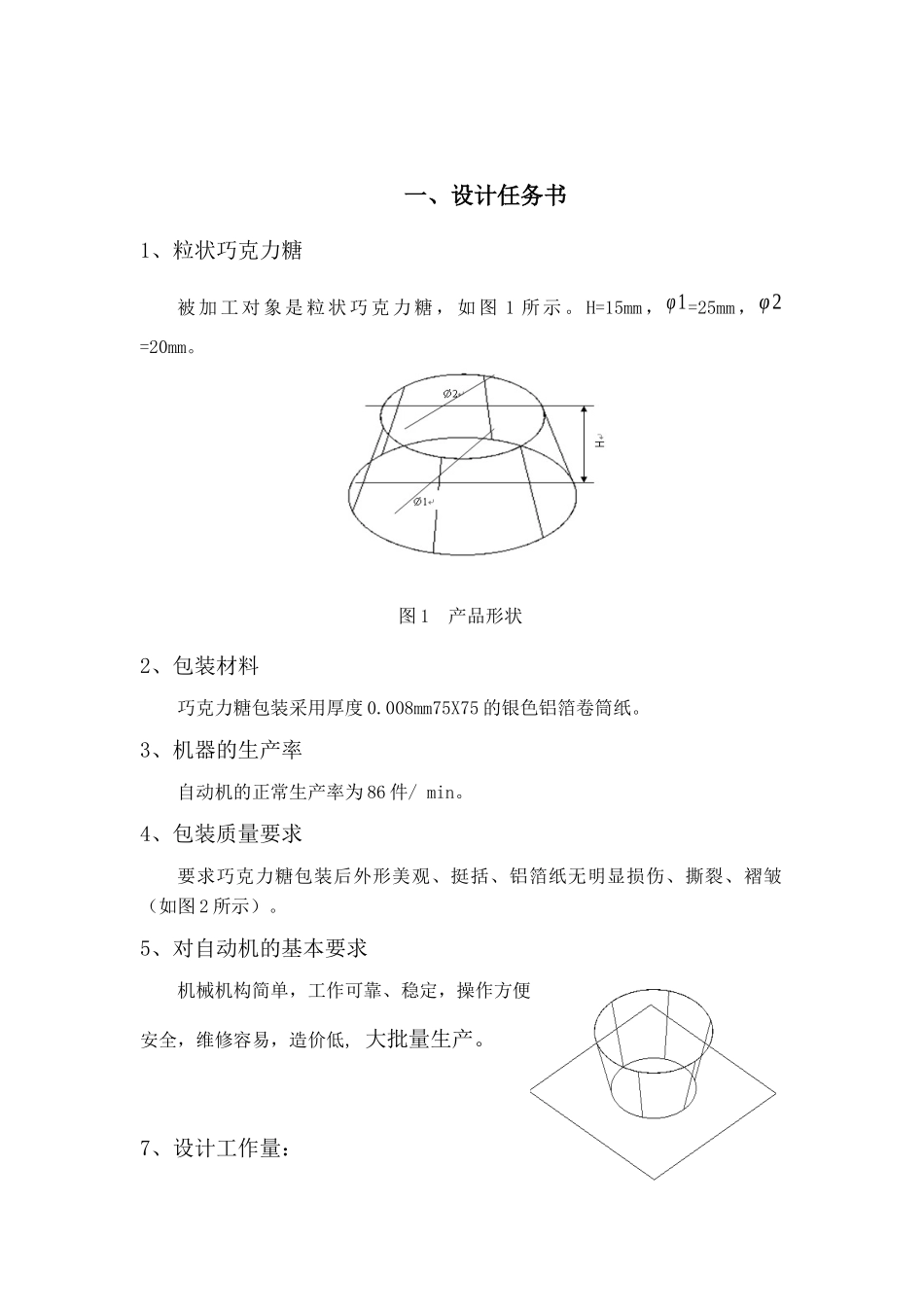

自动化机械设计课程设计课程题目： 粒状巧克力糖包装机的设计学 院： 机械工程学院 专 业： 机械设计制造及其自动化 班 级： 机械 065 班 姓 名： 闫立海 学 号： 20061109 5 指导教师： 潘永阁 成 绩： 2009 年 12 月 10 日目 录一、 设计任务书…………………………………………………1二、 粒状巧克力糖包装机的工艺确定…………………………3三、 粒状巧克力糖包装机的总体布局…………………………7四、 粒状巧克力糖包装机的传动系统…………………………9五、 粒状巧克力糖包装机的工作循环图………………………10六、 粒状巧克力糖包装机的齿轮设计…………………………15七、 粒状巧克力糖包装机的机械手设计………………………17八、 粒状巧克力糖包装机的凸轮设计…………………………18九、 粒状巧克力糖包装机的槽轮设计…………………………21十、 设计小结……………………………………………………22十一、参考文献……………………………………………………22一、设计任务书1、粒状巧克力糖被 加 工 对 象 是 粒 状 巧 克 力 糖 ， 如 图 1 所 示 。 H=15mm ，φ1=25mm ，φ2 =20mm。2、包装材料巧克力糖包装采用厚度 0.008mm75X75 的银色铝箔卷筒纸。3、机器的生产率自动机的正常生产率为 86 件/ min。4、包装质量要求要求巧克力糖包装后外形美观、挺括、铝箔纸无明显损伤、撕裂、褶皱（如图 2 所示）。5、对自动机的基本要求机械机构简单，工作可靠、稳定，操作方便、安全，维修容易，造价低, 大批量生产。 7、设计工作量：图 1 产品形状 设计说明书一份。 二、粒状巧克力糖包装机的工艺确定1．产品特征粒装巧克力糖呈圆台形，轮廓清楚，但质地疏松，容易碰伤。因此，考虑机械动作时应适合它的特点，以保证产品的加工质量。产品夹紧力要适当；在进出料时避免碰撞而损伤产品；包装速度应适中，过快会引起冲击而可能损伤产品等。包装工艺首要的是解决坯件的上料问题。显然，像巧克力糖之类的产品，使用一般料斗上料方法是不适宜的。如果采用料仓式上料方法，则需要人工定时放料，每分钟放 80 粒糖也够紧张的。如果将自动机的进料系统直接与巧克力糖浇注成形机的出口相衔接，则比较容易解决巧克力糖的自动上料问题。2．包装材料食品包装材料应十分注重卫生。粒状巧克力糖包装纸采用厚度为 0.008mm 的金色铝箔纸，它的特点是薄而脆，抗拉力较小，容...
