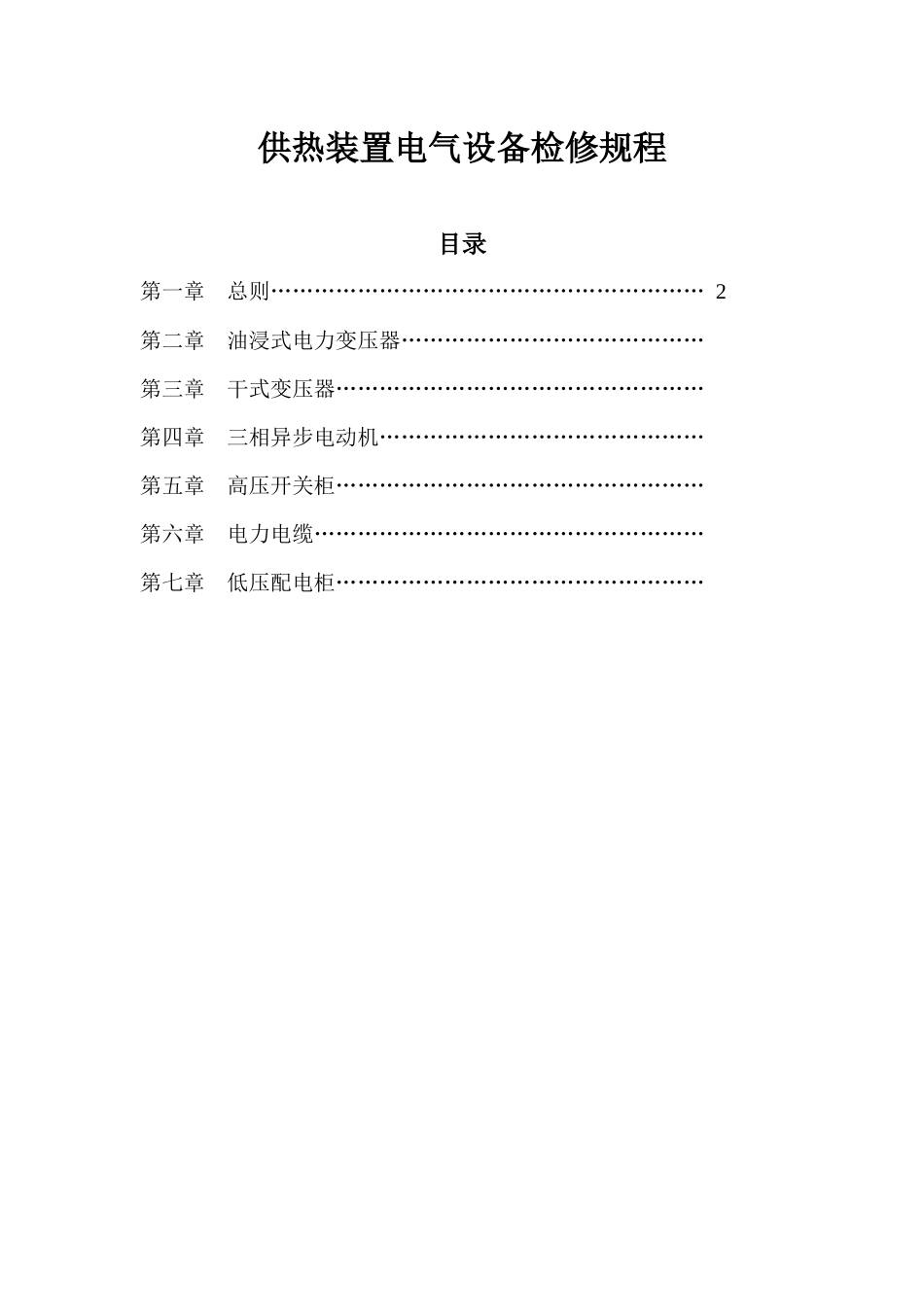

供热装置电气设备检修规程目录第一章 总则…………………………………………………… 2第二章 油浸式电力变压器……………………………………第三章 干式变压器……………………………………………第四章 三相异步电动机………………………………………第五章 高压开关柜……………………………………………第六章 电力电缆………………………………………………第七章 低压配电柜……………………………………………第一章 总则1.1 适用范围本规程适用于供热装置内电气设备的维护检修，对外发、承包工程可参照此规程执行。本规程不作为各工种划分维护检修范围的依据。本规程的各项规定标准低于国家标准的按国家标准执行。1.2 引用标准 《电气装置安装工程施工及验收规范》 《电气设备预防性试验规程》 GB7251-97 《低压成套开关设备和控制设备》 《石油化工设备维护检修规程》 GB50171-92 《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》 GB50171-92 《电气装置安装工程 接地装置施工及验收规范》ZBK36001 《低压抽出式成套开关设备》JB 3855-1996 3.6-40.5kV 户内交流高压真空断路器DL/T 402-1999 交流高压断路器技术条件1.3 检修前的准备工作1.3.1 根据设备状况，确定检修内容，编制检修计划、进度和方案。1.3.2 组织好检修人员，进行技术交底，讨论完善检修方案，明确检修任务。1.3.3 准备好检修所用设备、材料、工器具、备品备件和安全环保文明检修的物品。1.3.4 准备好需用的图纸、资料、记录、表格及设备台帐。1.3.5 做好安全防护措施，办好相关工作票、动火票和动土票等。1.4 验收1.4.1 检修完毕应做好检修记录、试验记录、试运记录及其它资料。1.4.2 检修完毕后应根据实际情况进行分级验收。组织有关人员对设备的检修项目和设备缺 陷的消除情况，按完好设备标准和检修质量标准进行检查验收，做出是否投运的明确结论，并分级确认签字。第二章 油浸式电力变压器2.1 概述 供热装置共有油浸式变压器 6 台，装置由两台 35KV/6KV 31500KVA 电力变压器（1#、2#主变）供电，两台变压器互为备用。另有 4 台 GGAj02-0.5/66 整流变压器为1#、2#炉电袋除尘器 1#、2#电场整流变。2.2 设备参数2.2.1 1#、2#主变 2.2.1.1 1#、2#主变铭牌（见表 2-1）表 2-12.2.1.2 1#、2#主变技术参数（1）、额定值 a、绕组 65K 温升额定值：型号SB11-31500/35额定电压37.5±2×2.5%/6.0额定容量...
