体育馆设计任务书VIP免费

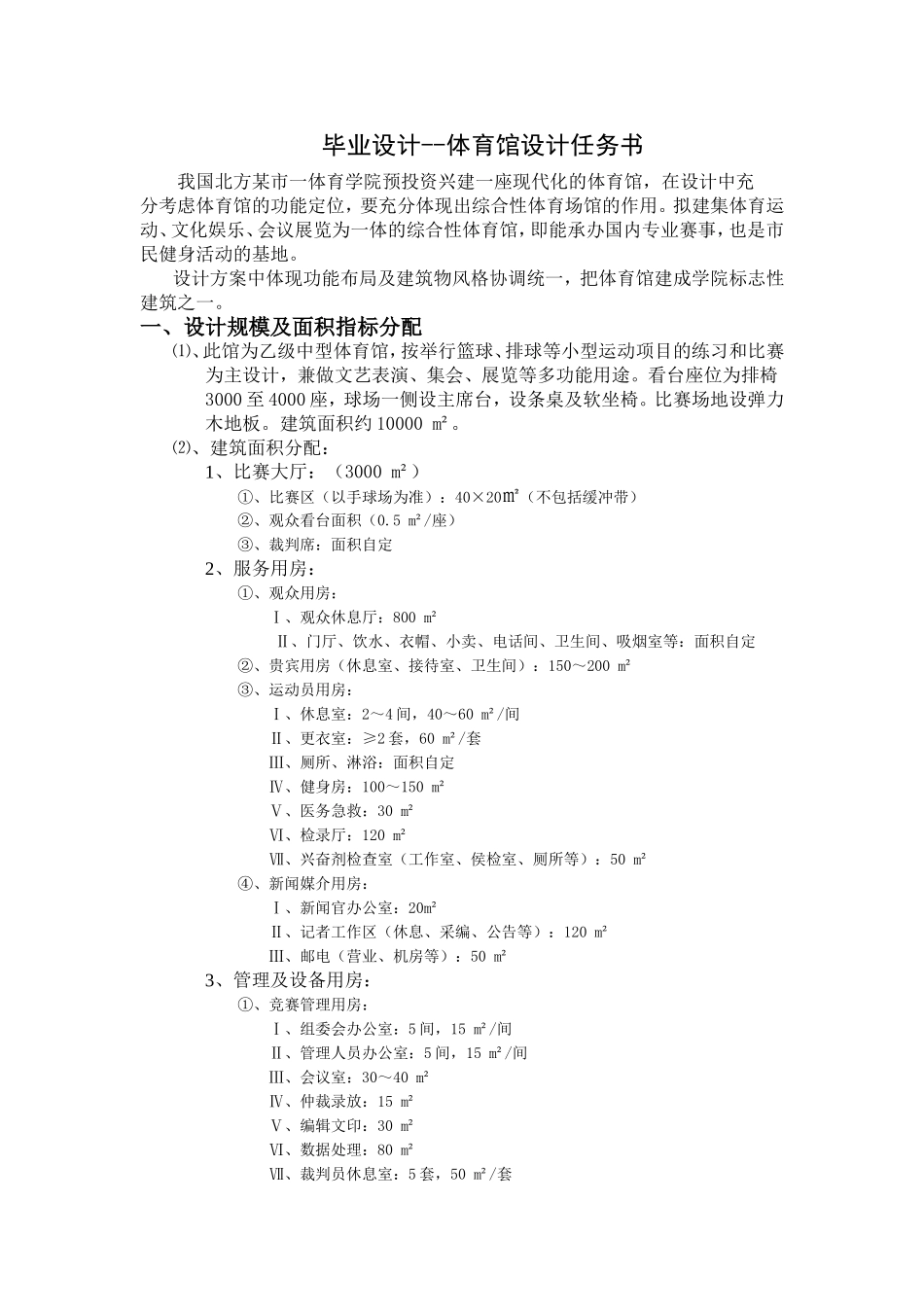

毕业设计--体育馆设计任务书我国北方某市一体育学院预投资兴建一座现代化的体育馆，在设计中充分考虑体育馆的功能定位，要充分体现出综合性体育场馆的作用。拟建集体育运动、文化娱乐、会议展览为一体的综合性体育馆，即能承办国内专业赛事，也是市民健身活动的基地。设计方案中体现功能布局及建筑物风格协调统一，把体育馆建成学院标志性建筑之一。一、设计规模及面积指标分配⑴、此馆为乙级中型体育馆，按举行篮球、排球等小型运动项目的练习和比赛为主设计，兼做文艺表演、集会、展览等多功能用途。看台座位为排椅3000至4000座，球场一侧设主席台，设条桌及软坐椅。比赛场地设弹力木地板。建筑面积约10000m²。⑵、建筑面积分配：1、比赛大厅：（3000m²）①、比赛区（以手球场为准）：40×20㎡（不包括缓冲带）②、观众看台面积（0.5m²/座）③、裁判席：面积自定2、服务用房：①、观众用房：Ⅰ、观众休息厅：800m²Ⅱ、门厅、饮水、衣帽、小卖、电话间、卫生间、吸烟室等：面积自定②、贵宾用房（休息室、接待室、卫生间）：150～200m²③、运动员用房：Ⅰ、休息室：2～4间，40～60m²/间Ⅱ、更衣室：≥2套，60m²/套Ⅲ、厕所、淋浴：面积自定Ⅳ、健身房：100～150m²Ⅴ、医务急救：30m²Ⅵ、检录厅：120m²Ⅶ、兴奋剂检查室（工作室、侯检室、厕所等）：50m²④、新闻媒介用房：Ⅰ、新闻官办公室：20m²Ⅱ、记者工作区（休息、采编、公告等）：120m²Ⅲ、邮电（营业、机房等）：50m²3、管理及设备用房：①、竞赛管理用房：Ⅰ、组委会办公室：5间，15m²/间Ⅱ、管理人员办公室：5间，15m²/间Ⅲ、会议室：30～40m²Ⅳ、仲裁录放：15m²Ⅴ、编辑文印：30m²Ⅵ、数据处理：80m²Ⅶ、裁判员休息室：5套，50m²/套Ⅷ、赛后控制中心：20m²②、工作人员用房：Ⅰ、馆长室、办公室若干、更衣、卫生间：面积自定Ⅱ、会议室（可与竞赛部分合用）：面积自定Ⅲ、更衣、卫生间：面积自定③、其他Ⅰ、广播电视用房ⅰ、广播和电视转播系统（播音室、评论员室、声控室等）：面积自定ⅱ、内场广播：10m²ⅲ、电视发送室：30m²ⅳ、摄像间、音响系统等：面积自定Ⅱ、计时计分系统（包括计时控制、显示屏幕控制、数据处理等）：面积自定Ⅲ、技术设备用房ⅰ、灯光控制：20m²ⅱ、消防控制：20m²ⅲ、器材库：300m²ⅳ、电话系统、变电室、空调机房等：面积自定4、练习馆（以手球馆为准）⑶、其他要求1、体育馆要求进行视线设计，同时馆内要求吸声措施。2、比赛场地上方设灯光照明，走廊门厅、贵宾室设各种装饰灯具，各安全出口设安全灯，人流疏散等满足消防要求.3、馆外环境要求精心布置停车场、绿化、雕塑等，绿化率﹥25%。4、设计中应融入绿色建筑设计理念，并应有相关设计说明和图纸进行表达。二、图纸要求⑴、图纸规格：720×500卡纸或水彩纸。⑵、图纸内容总平面图（1个）1：1000（包括广场、停车场、绿地布置等）各层平面图1：200立面图（3个）1：200剖面图（2个）1：200透视图，室内外各1幅（不得以轴测图替代）分析图若干。⑶、设计说明1、详述设计构思及主要特征。2、主要技术经济指标（座位总数、总占地面积、每座占地面积、总建筑面积、每座建筑面积、观众厅面积、每座面积、、绿地率等）。3、视线设计与计算。4、人流路线、疏散路线分析。5、观众厅的结构选择以及采光、通风等。三、参考书目1、《建筑设计指导丛书——体育建筑设计》（建工出版社）2、《现代建筑设计系列手册——体育建筑设计手册》（重庆大学曾涛编）3、《体育馆建筑设计》（梅季魁编）4、《建筑设计资料集》（七）5、体育馆建筑设计规范6、建筑物理、结构选型、建筑构造类书籍7、《建筑学报》、《时代建筑》等上的相关文章
