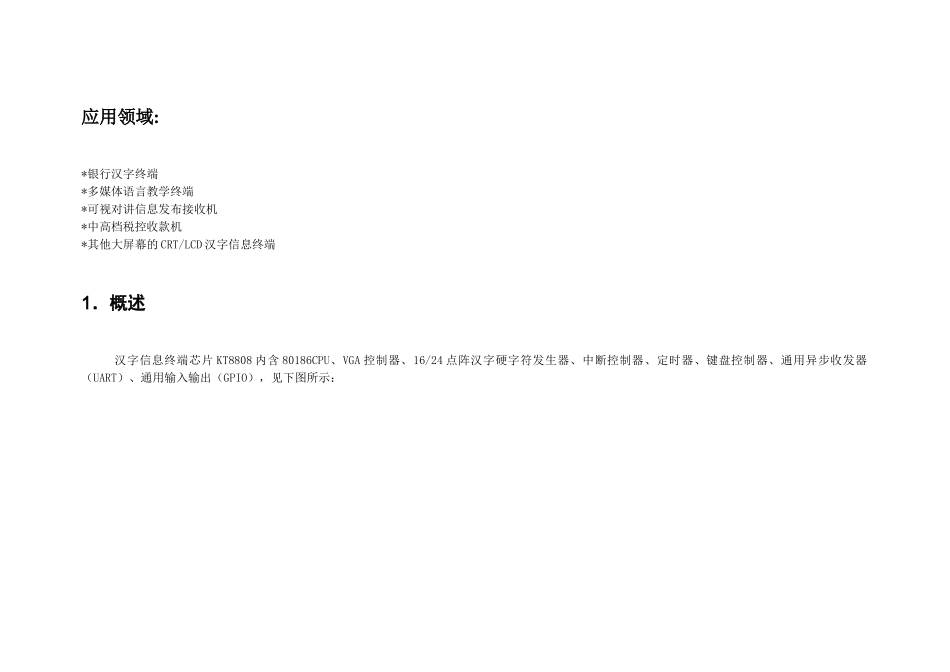

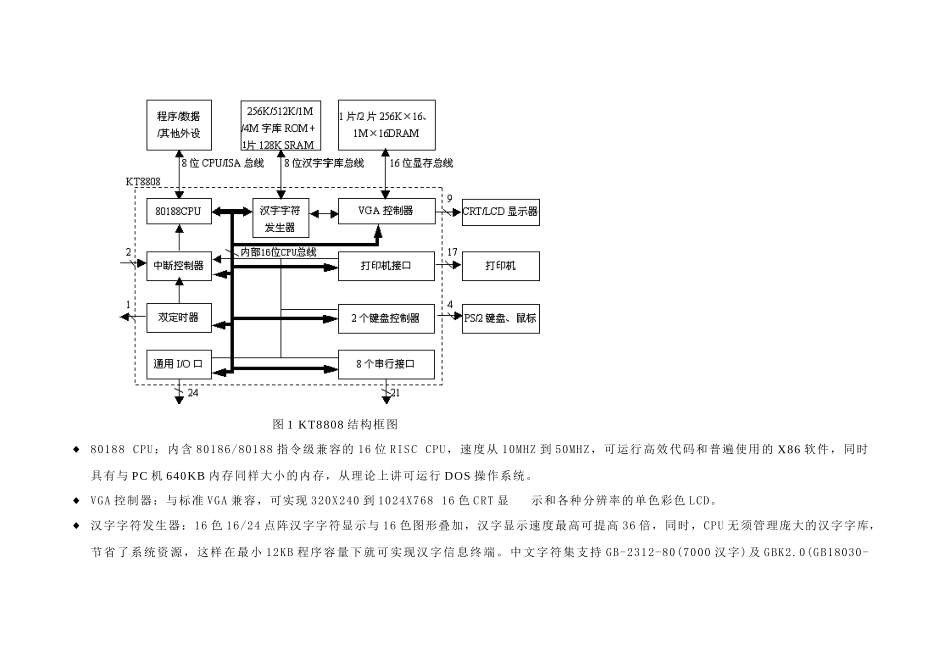

汉字信息终端芯片 KT8808汉字信息终端芯片 KT8808 主要特性本芯片单片集成了 CPU、显示控制器、外设控制器等部件，外接少量的存储器，接上键盘、显示器，就可实现汉字信息终端。本芯片以在银行汉字终端应用六年，占该领域市场一半以上，总计使用五十万套的中西文字符图形终端主控芯片 STASIC97 为原型，加上 16 位CPU，改进其中的大部分功能，使用先进的半导体工艺生产而成。 其主要特点如下： * 内含 80186/80188 指令级兼容的 16 位 RISC CPU，速度可从 10MHZ-50MHZ * 兼容标准 VGA，可实现 640X240-1024X768 16 色 CRT 显示和各种分辨率的单 色彩色 LCD * 16 色 16/24 点阵汉字字符显示与 16 色图形叠加，汉字显示速度最高可提高 36 倍 * 中文字符集支持 GB-2312-80(7000 汉字)及 GBK2.0(GB18030-2000)（29000 汉字），可同时支持 16 个西文字符集 * 只用一片 256KX16 的 DRAM 即可作为字符和图形的显示缓冲区，同时也可用作 CPU 的数据区和程序区（最大 640KB） * 可直接使用多种容量的字库 ROM 实现各种型号的汉字信息终端,字库 ROM 可用作程序区 * 完备的外部设备 一个中断控制器（INTEL 8259 兼容）、一个定时器（INTEL 8254 兼容）、两个硬件键盘控制器（AT/XT/VT 键盘自动识别，8042 兼容）、两个高级串口（16550 兼容）、六个普通串口（8251 兼容）、打印机接口、3 个 8 位通用输入输出接口（GPIO） * 在屏蔽内部 CPU 时，可直接连接多种 CPU 和总线，如 ISA 总线、Z80180、80188、v20 等 * 3.3V 电源供电 * PQFP 208 封装应用领域:*银行汉字终端*多媒体语言教学终端*可视对讲信息发布接收机*中高档税控收款机*其他大屏幕的 CRT/LCD 汉字信息终端1．概述 汉字信息终端芯片 KT8808 内含 80186CPU、VGA 控制器、16/24 点阵汉字硬字符发生器、中断控制器、定时器、键盘控制器、通用异步收发器（UART）、通用输入输出（GPIO），见下图所示： 图 1 KT8808 结构框图◆ 80188 CPU：内含 80186/80188 指令级兼容的 16 位 RISC CPU，速度从 10MHZ 到 50MHZ，可运行高效代码和普遍使用的 X86 软件，同时具有与 PC 机 640KB 内存同样大小的内存，从理论上讲可运行 DOS 操作系统。◆ VGA 控制器：与标准 VGA 兼容，可实现 320X240 到 1024X768 16 色 CRT 显 示和各种分辨率的单色彩色 LCD。◆ 汉字字符发...
