显示屏软件图解说明书VIP免费

显示屏软件图解说明书_第1页
1/4

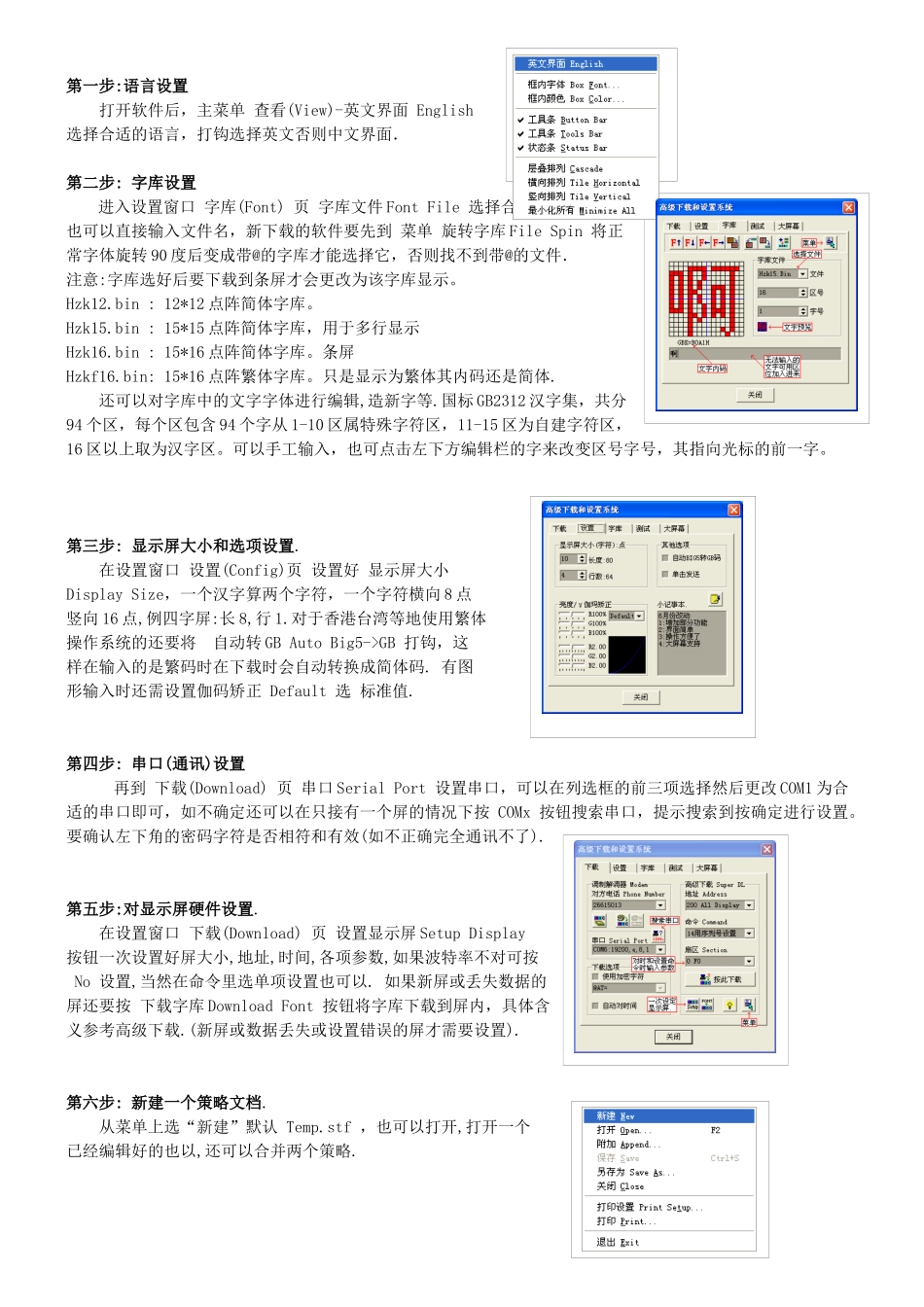

显示屏软件图解说明书_第2页
2/4
显示屏软件图解说明书_第3页
3/4
显示屏软件图解说明书1. 软件主界面 ……………………………………………………………………….12. 重要提示 ……………………………………………………………………….13. 设置软件,第一步到第五步 ……………………………………………………………………….24. 编辑策略,第六步到第十步 ……………………………………………………………………….35. 显示屏硬件连线示意图 ……………………………………………………………………….46. 显示屏原理框图(Dp160) ……………………………………………………………………….47. 显示屏特色及性能参数 ……………………………………………………………………….4软件主界面:重点提示:1. 鼠标点到哪里按 F1 即可出来相应的帮助,资料以帮助为准.进度条按 ESC 或空格可以中断.2. 打开多个策略文档并下载到多条屏,要在第一行分区内用 Address=指定地址,参考主菜单 下载策略.3. 进入模式 21 连续移动,可以一次最多移 200 个字符,如果是多行显示屏则只移最下面一行(退出要无操作).4. 图形方式有三色 RG2:显示线条色块艺术字等合适,双基色灰度 RG14:显示人物风景图片照片等合适.5. 显示屏的参数可以在 对时和设置 命令里用一种类似 AT 命令的方式进行设置,如 亮度 E5,波特率 B1 等.6. 时间不准可以在打开软件时自动对时,还可以自动关闭,参考 自动对时 的帮助.7. 新版将原来的时间温度显示(停留模式 7-13)改成了字符替换显示的方式(灵活了很多也可能麻烦点),参考 停留模式 帮助,例:`H:`M:`S 替换成 18:12:53 .进入选立即显示,文字小于 2 个字符时则与原方式兼容.8. 增加了用序列号设置显示屏功能,和加密通讯功能(地址模式 F2).参考相关帮助.9. 软件(单片机)编程控制的客户请到帮助-通讯协议-底层协议,里查看编程示范,可以将示范复制到 高级下载和设置窗口-测试页 进行直接测试,在软件目录 Demo 下也有 DLL 示范,DLL 的源程序在 Delphi 子目录下.第一步:语言设置打开软件后,主菜单 查看(View)-英文界面 English 选择合适的语言,打钩选择英文否则中文界面.第二步: 字库设置 进入设置窗口 字库(Font) 页 字库文件 Font File 选择合适的字库文件,也可以直接输入文件名,新下载的软件要先到 菜单 旋转字库 File Spin 将正常字体旋转 90 度后变成带@的字库才能选择它,否则找不到带@的文件.注意:字库选好后要下载到条屏才会...
