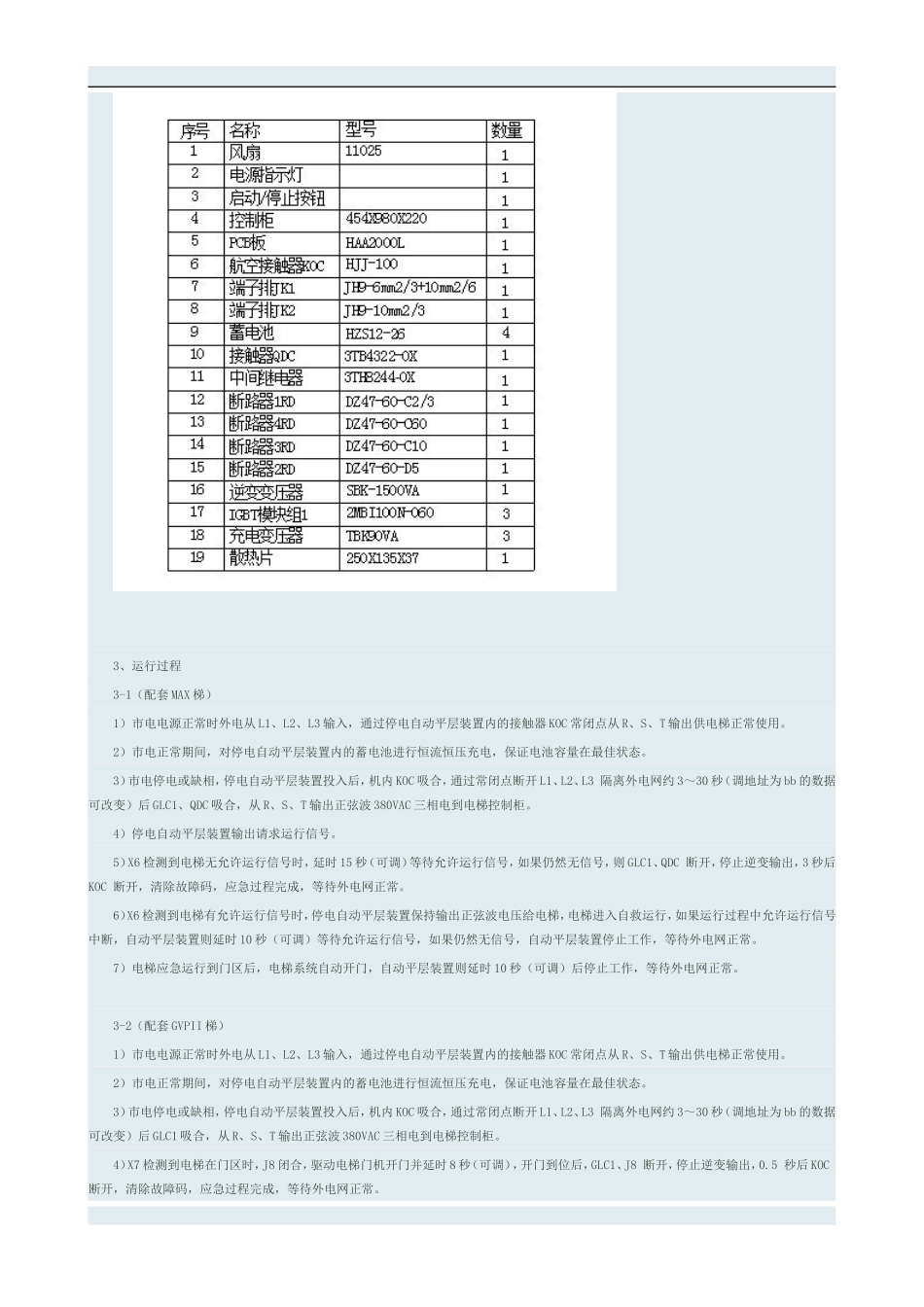

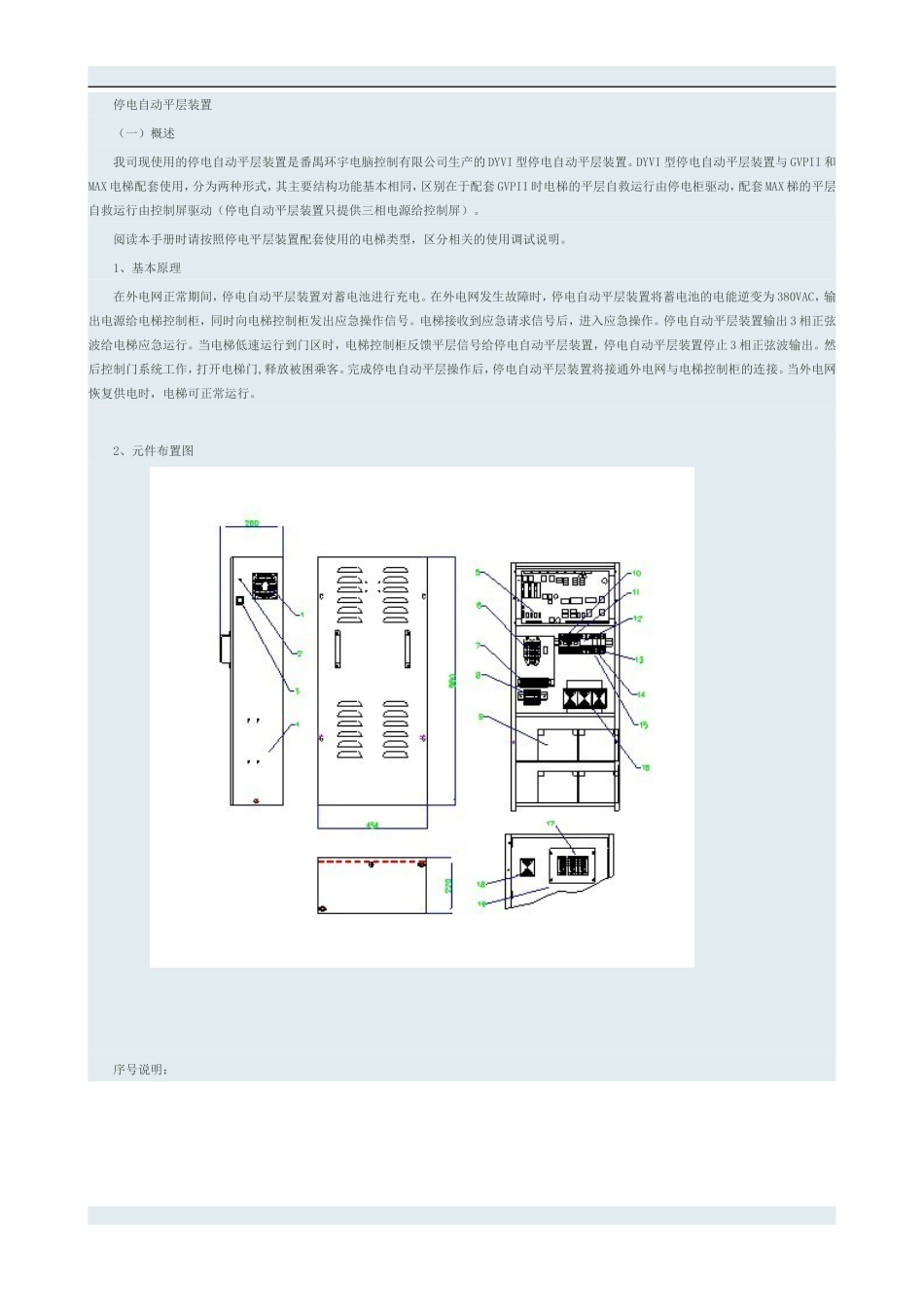

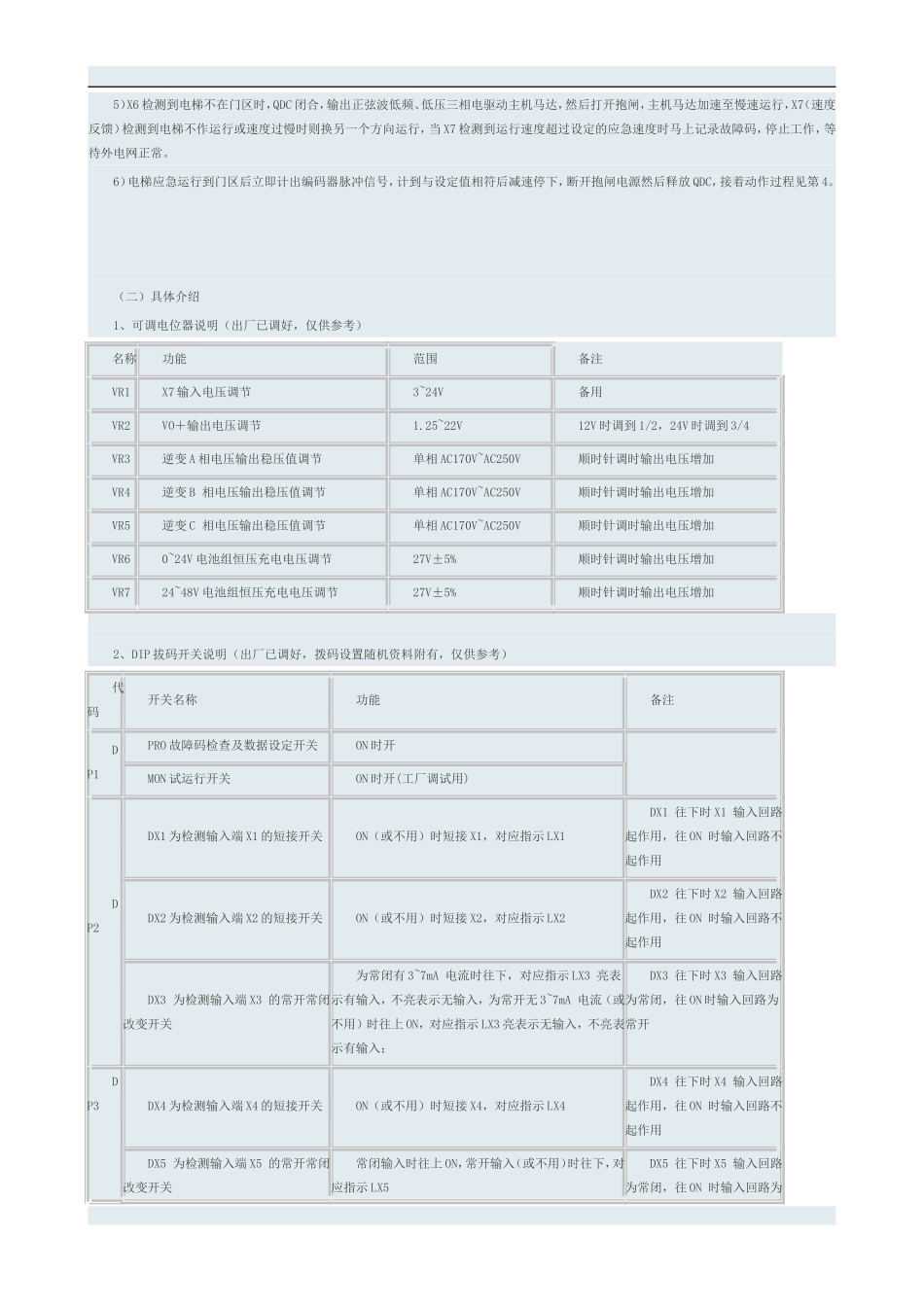

停电自动平层装置（一）概述我司现使用的停电自动平层装置是番禺环宇电脑控制有限公司生产的DYVI型停电自动平层装置。DYVI型停电自动平层装置与GVPII和MAX电梯配套使用，分为两种形式，其主要结构功能基本相同，区别在于配套GVPII时电梯的平层自救运行由停电柜驱动，配套MAX梯的平层自救运行由控制屏驱动（停电自动平层装置只提供三相电源给控制屏）。阅读本手册时请按照停电平层装置配套使用的电梯类型，区分相关的使用调试说明。1、基本原理在外电网正常期间，停电自动平层装置对蓄电池进行充电。在外电网发生故障时，停电自动平层装置将蓄电池的电能逆变为380VAC，输出电源给电梯控制柜，同时向电梯控制柜发出应急操作信号。电梯接收到应急请求信号后，进入应急操作。停电自动平层装置输出3相正弦波给电梯应急运行。当电梯低速运行到门区时，电梯控制柜反馈平层信号给停电自动平层装置，停电自动平层装置停止3相正弦波输出。然后控制门系统工作，打开电梯门,释放被困乘客。完成停电自动平层操作后，停电自动平层装置将接通外电网与电梯控制柜的连接。当外电网恢复供电时，电梯可正常运行。2、元件布置图序号说明：3、运行过程3-1（配套MAX梯）1）市电电源正常时外电从L1、L2、L3输入，通过停电自动平层装置内的接触器KOC常闭点从R、S、T输出供电梯正常使用。2）市电正常期间，对停电自动平层装置内的蓄电池进行恒流恒压充电，保证电池容量在最佳状态。3）市电停电或缺相，停电自动平层装置投入后，机内KOC吸合，通过常闭点断开L1、L2、L3隔离外电网约3～30秒（调地址为bb的数据可改变）后GLC1、QDC吸合，从R、S、T输出正弦波380VAC三相电到电梯控制柜。4）停电自动平层装置输出请求运行信号。5）X6检测到电梯无允许运行信号时，延时15秒（可调）等待允许运行信号，如果仍然无信号，则GLC1、QDC断开，停止逆变输出，3秒后KOC断开，清除故障码，应急过程完成，等待外电网正常。6）X6检测到电梯有允许运行信号时，停电自动平层装置保持输出正弦波电压给电梯，电梯进入自救运行，如果运行过程中允许运行信号中断，自动平层装置则延时10秒（可调）等待允许运行信号，如果仍然无信号，自动平层装置停止工作，等待外电网正常。7）电梯应急运行到门区后，电梯系统自动开门，自动平层装置则延时10秒（可调）后停止工作，等待外电网正常。3-2（配套GVPII梯）1）市电电源正常时外电从L1、L2、L3输入，通过停电自动平层装置内的接触器KOC常闭点从R、S、T输出供电梯正常使用。2）市电正常期间，对停电自动平层装置内的蓄电池进行恒流恒压充电，保证电池容量在最佳状态。3）市电停电或缺相，停电自动平层装置投入后，机内KOC吸合，通过常闭点断开L1、L2、L3隔离外电网约3～30秒（调地址为bb的数据可改变）后GLC1吸合，从R、S、T输出正弦波380VAC三相电到电梯控制柜。4）X7检测到电梯在门区时，J8闭合，驱动电梯门机开门并延时8秒（可调），开门到位后，GLC1、J8断开，停止逆变输出，0.5秒后KOC断开，清除故障码，应急过程完成，等待外电网正常。5）X6检测到电梯不在门区时，QDC闭合，输出正弦波低频、低压三相电驱动主机马达，然后打开抱闸，主机马达加速至慢速运行，X7（速度反馈）检测到电梯不作运行或速度过慢时则换另一个方向运行，当X7检测到运行速度超过设定的应急速度时马上记录故障码，停止工作，等待外电网正常。6）电梯应急运行到门区后立即计出编码器脉冲信号，计到与设定值相符后减速停下，断开抱闸电源然后释放QDC，接着动作过程见第4。（二）具体介绍1、可调电位器说明（出厂已调好，仅供参考）名称功能范围备注VR1X7输入电压调节3~24V备用VR2VO＋输出电压调节1.25~22V12V时调到1/2，24V时调到3/4VR3逆变A相电压输出稳压值调节单相AC170V~AC250V顺时针调时输出电压增加VR4逆变B相电压输出稳压值调节单相AC170V~AC250V顺时针调时输出电压增加VR5逆变C相电压输出稳压值调节单相AC170V~AC250V顺时针调时输出电压增加VR60~24V电池组恒压充电电压调节27V±5%顺时针调时输出电压增加VR724~48V电池组恒压充电电压调节27V±5%顺时针调时输出电压增加2、DIP拔码开关说明（出厂已调好，拨...
