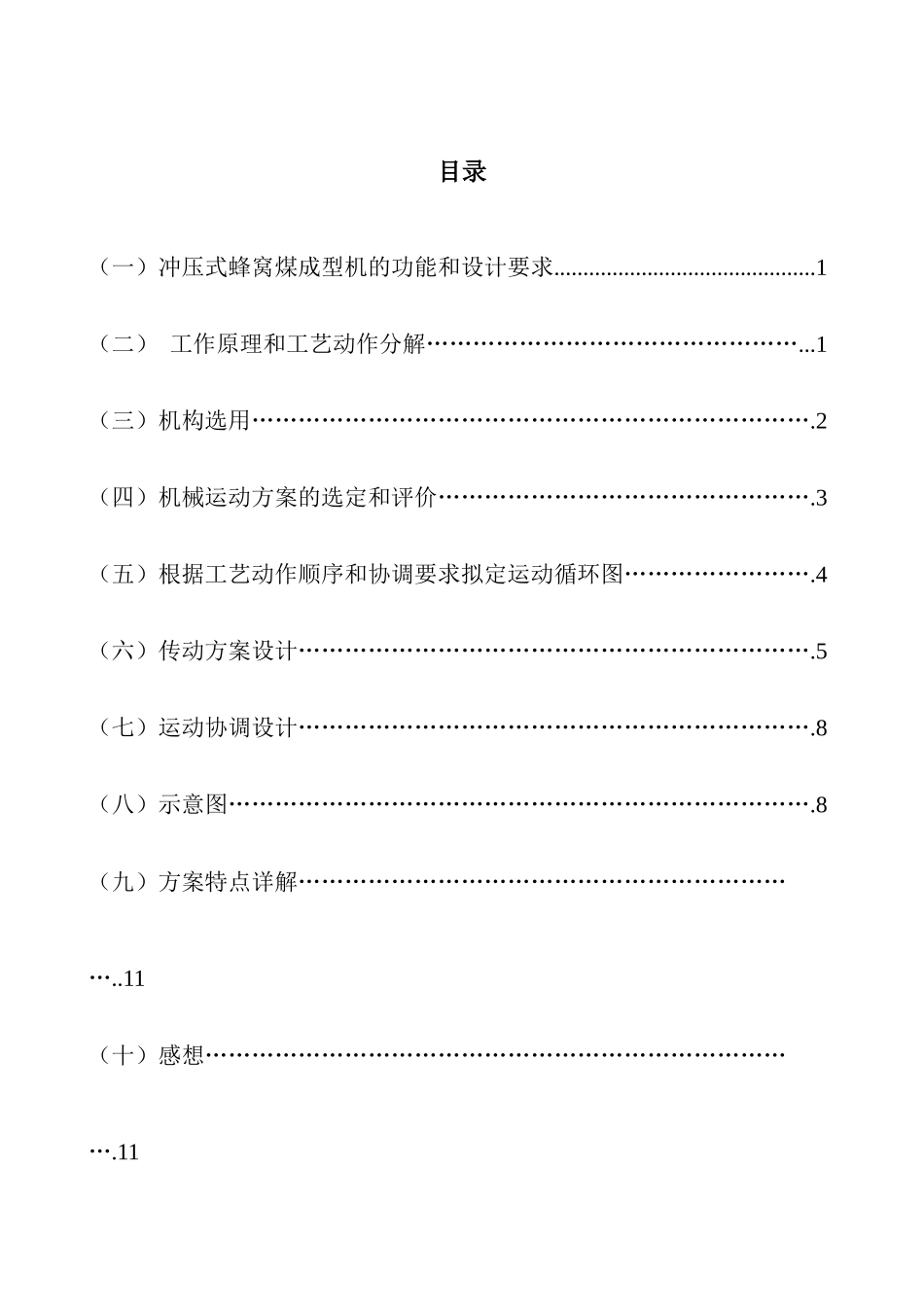

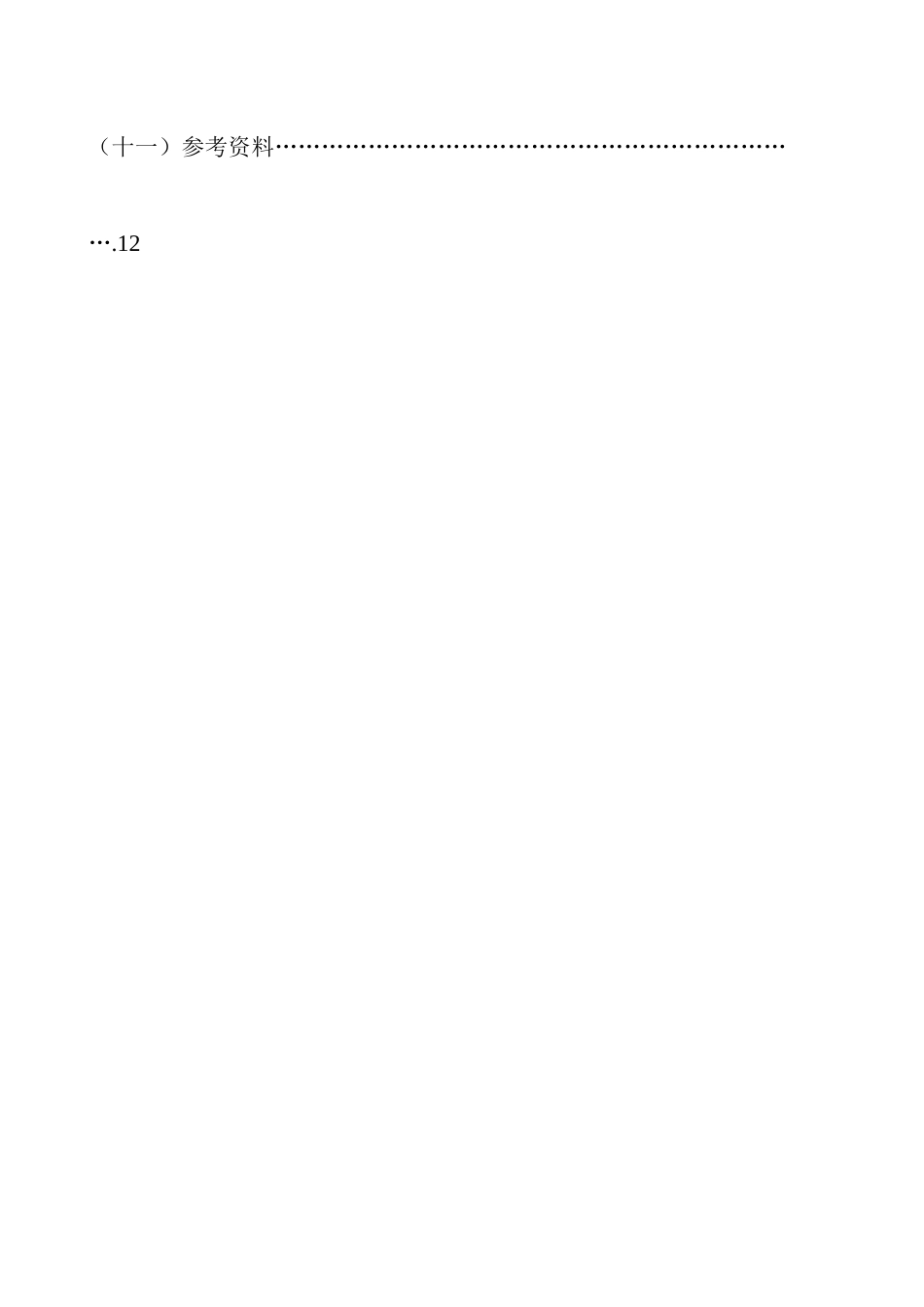

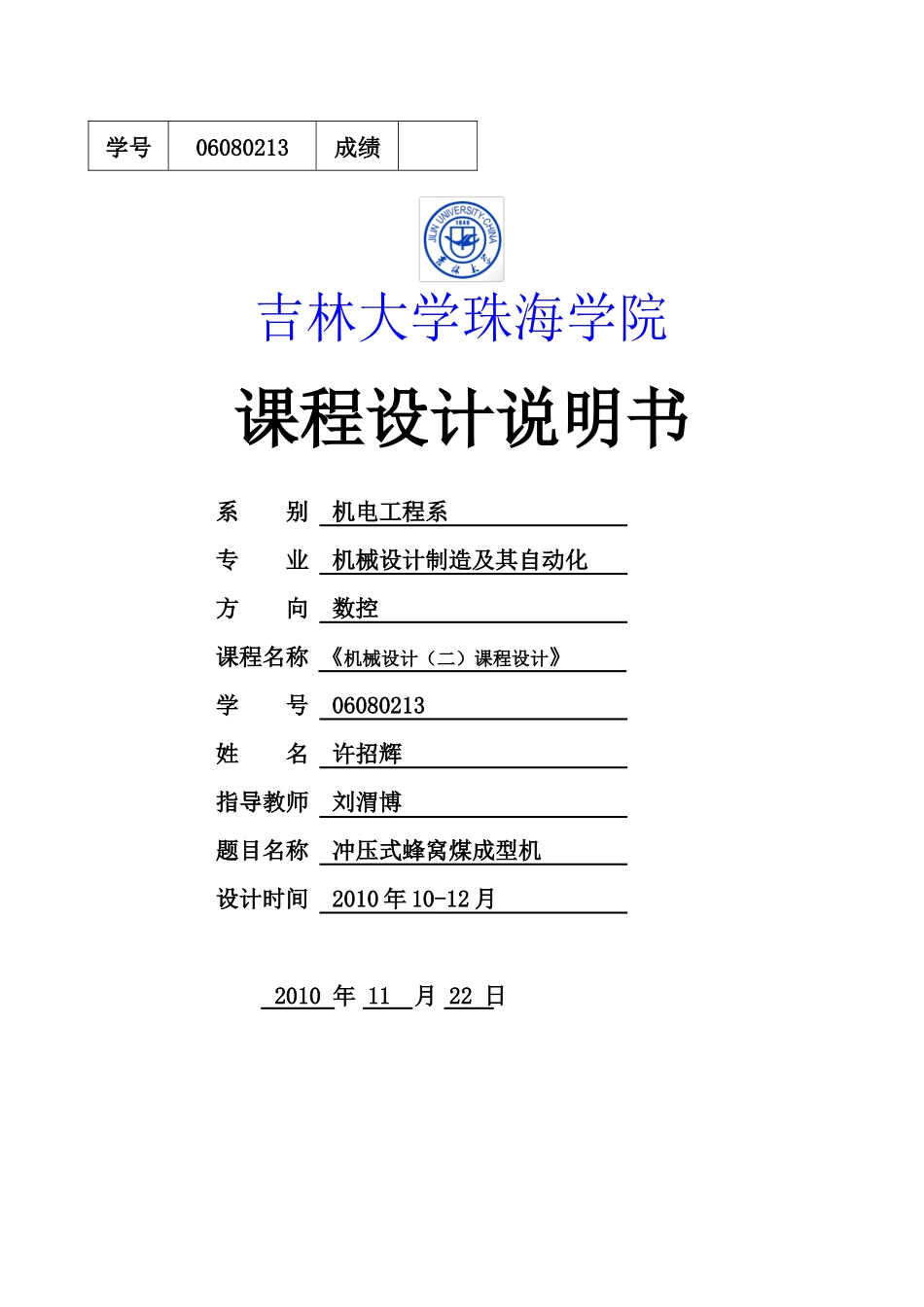

学号06080213成绩课程设计说明书系 别 机电工程系专 业 机械设计制造及其自动化方 向 数控课程名称 《机械设计（二）课程设计》学 号 06080213姓 名 许招辉指导教师 刘渭博题目名称 冲压式蜂窝煤成型机设计时间 2010 年 10-12 月2010 年 11 月 22 日目录（一）冲压式蜂窝煤成型机的功能和设计要求.............................................1（二） 工作原理和工艺动作分解…………………………………………...1（三）机构选用……………………………………………………………….2（四）机械运动方案的选定和评价………………………………………….3（五）根据工艺动作顺序和协调要求拟定运动循环图…………………….4（六）传动方案设计………………………………………………………….5（七）运动协调设计………………………………………………………….8（八）示意图………………………………………………………………….8（九）方案特点详解…………………………………………………………..11（十）感想…………………………………………………………………….11（十一）参考资料…………………………………………………………….12（一）冲压式蜂窝煤成型机的功能和设计要求（1）功能冲压式蜂窝煤成型机是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。为了实现蜂窝煤冲压成型，冲压式蜂窝煤成型机必须完成以下几个动作：煤粉加料；冲头将蜂窝煤压制成型；清除冲头和出煤盘的积屑的扫屑运动；将在模筒内的冲压后的蜂窝煤脱模；将冲压成型的蜂窝煤输送装箱。（2）原始数据及设计要求1、蜂窝煤成型机的生产能力：30 次/min；2、驱动电机：Y180L－8、功率 N＝11 kW、转速 n＝730 r/min；3、如图 1 所示位冲头 3、脱模盘 5、扫屑刷 4、模筒转盘 1 的相互位置情况。实际上冲头与脱模盘都与上下移动的滑梁 2 连成一体，当滑梁下冲时冲头将煤粉压成蜂窝煤，脱模盘将已压成的蜂窝煤脱模。在滑梁上升过程中扫屑刷将刷除冲头和脱模盘上粘附的煤粉。模筒转盘上均布了模筒，转盘的间歇运动使加料后的模筒进入加压位置、成型后的模筒进入脱模位置、空的模筒进入加料位置；4、为改善蜂窝煤成型机的质量，希望在冲压后有一短暂的保压时间；5、由于同时冲两只煤饼时的冲头压力较大，最大可达 50000N，其压力变化近似认为在...
