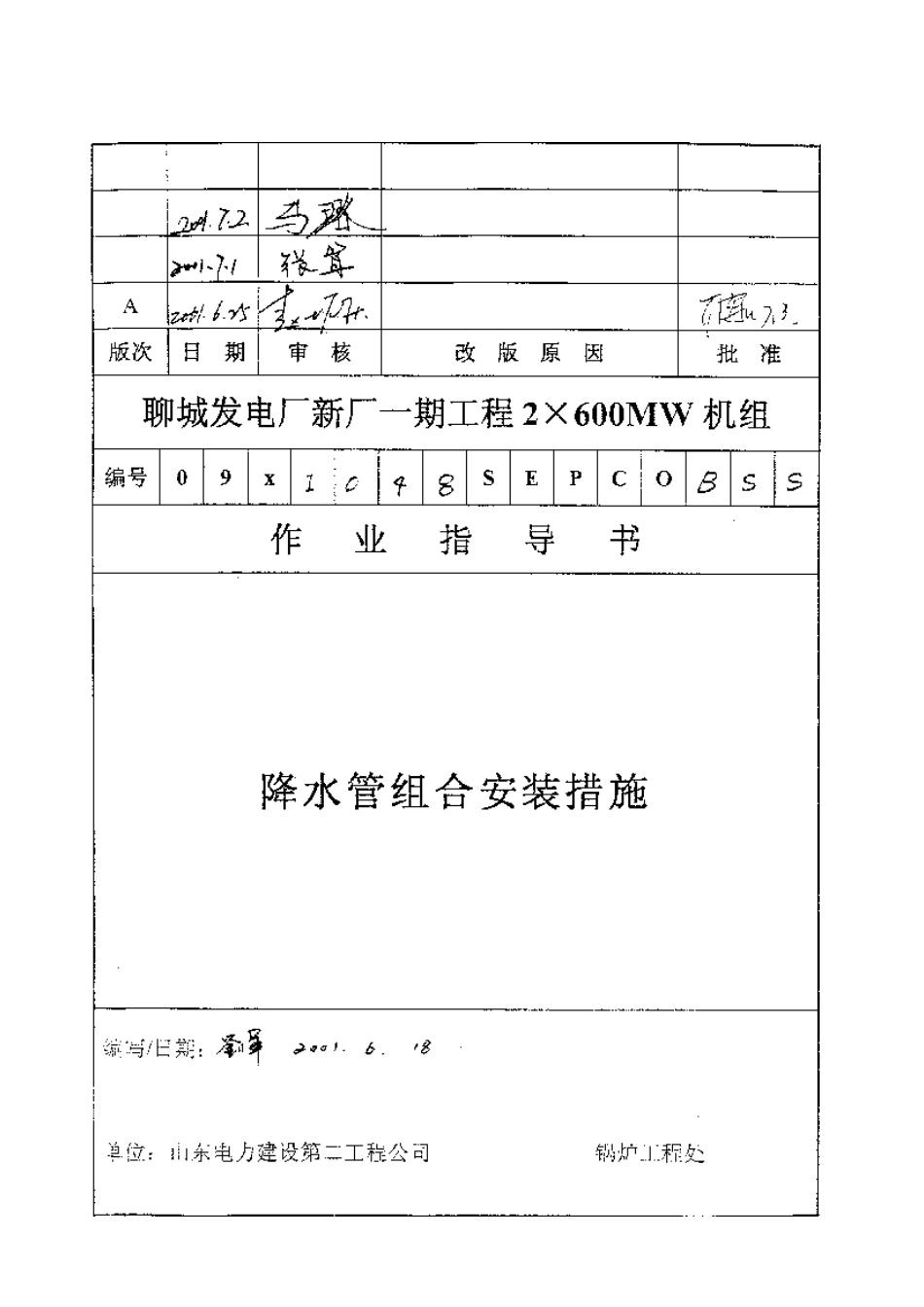

某发电厂降水管组合安装措施VIP免费

一、 概述山东聊城中华电厂 2×600mw 机组一期工程一号机组锅炉是英国 MBEL 公司设计 制造的“W"火焰，亚临界自然循环，一次中间再热，单炉膛平衡通风，燃烧无烟煤，固态排渣汽包炉。其中汽包降水管共六根，对称布置。管径规格直管为 Φ457×38, 弯管为 Φ457×42, 分配管为 Φ457×52 三种。分 53 节到货。安装焊口共 55 个，总重量 180.615 吨。设计工作压力 20.22MPa，设计工作温度 367℃。二、编写依据1、MBEL 的关于降水管的图纸。2、MBEL 有关信函，传真。3、MBEL 的设计手册。4、《火电施工质量验收及评定标准》（锅炉篇）5、《电力建设施工及验收技术规范》（锅炉篇）6、《电力建设安全工作规程》 （火力发电厂部分）三、安装主要工程量四、安装工机具、量具1、工具：倒链，磨光机，榔头，角磨机，钢丝刷、毛刷、记号笔、棉纱、锉刀、钢丝钳、倒链、千斤顶、工具包等。2、量具：钢卷尺、盘尺、游标卡尺等。3、机具：5t 卷扬机、30t 滑车组、DBQ4000 型塔吊、60t/42m 龙门吊等。五、下降管组合安装工艺流程下降管管件上厂家焊有吊鼻和小管座，所以很好地解决了吊装下降管时捆绑容易打滑的问题 。捆绑时，钢丝绳与下降管之间采取垫片保护。在用倒链和钢丝扣接应下降管时，必须确认倒链受力没有问题时才能缓慢卸去塔吊和卷扬机的受力，在松倒链时应缓慢卸力以防倒链打滑失控。由于安装降水管是高空作业，所以必须配置相应的安全设施，如；安全网、围拦平台、安全带等。安全设施不齐全可以拒绝施工。通过以上分析，降水管的安装在安全上是充分可行的。七、施工注意事项1、对接焊口时，在管子或管道端部对齐前，应检查以保证内孔无杂物。2、决不在管子内孔放一些诸如焊条和工具之类的东西。3、施焊前要检查电源线是否有裸露的地方，有则要进行绝缘处理。4、不要在汽包和管件上引弧，钢丝绳不得和带电物体接触。5、管件组合时，必须按照编号核对确认以后才能对口，对口时必须保证对口间隙。错口和偏折度必须在规定范围以内。6、空中对口时要保证垂直管的垂直度和水平管的水平度，管件上的管座和弯头必须和图纸一致。7、管件对口以后，其上的吊杆要调整到受力状态。以防降水管变形。8、对口时严禁强行对口使焊口应力过大。9、安装限位装置时，要保证降水管的膨胀值的大小。八、安全注意事项：除严格遵守《安规》普通规定外，还应特别注意以下几个方面：（1）凡参加施工的作业人员，必须经过安全教育培训并考试合格，...
