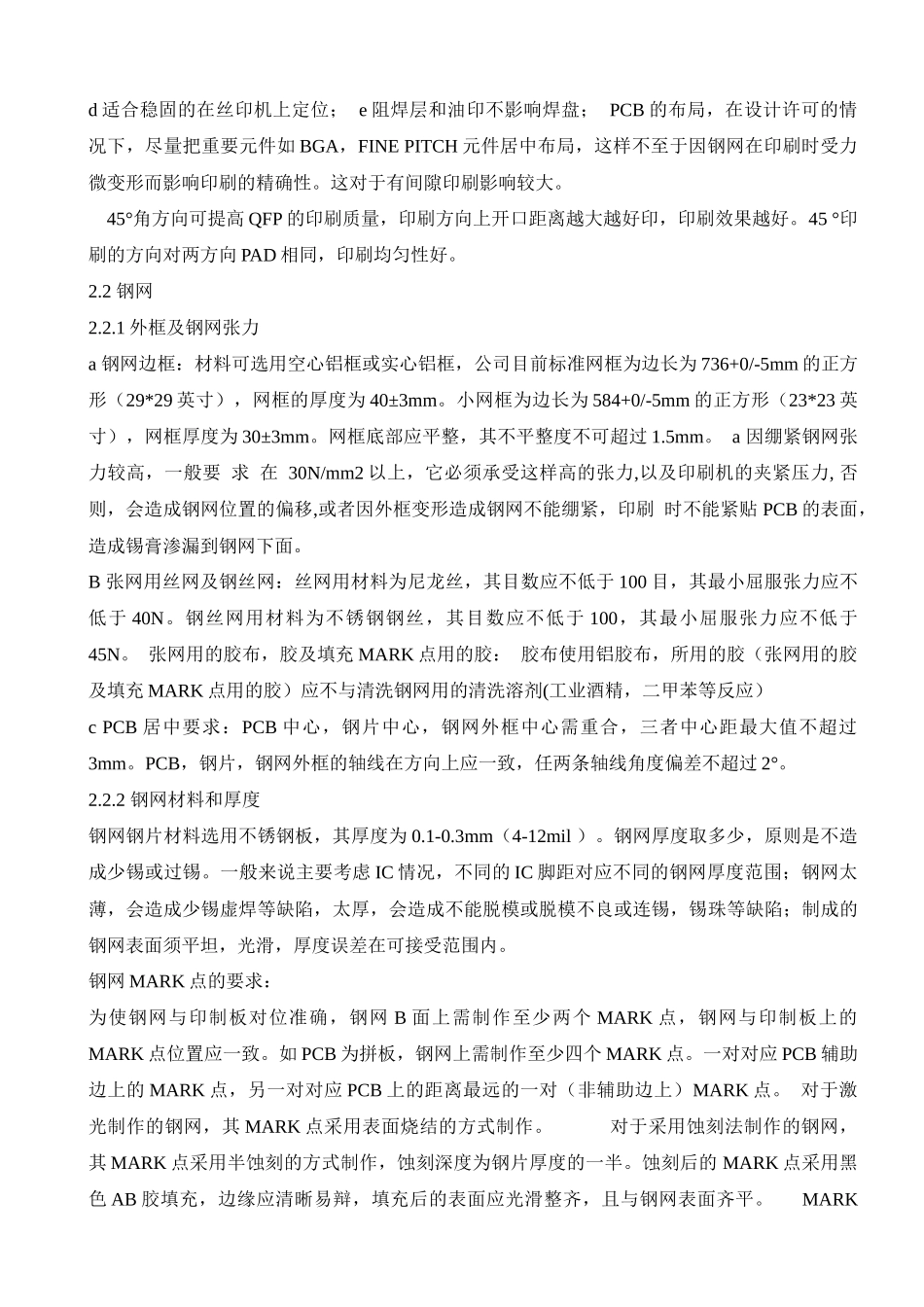

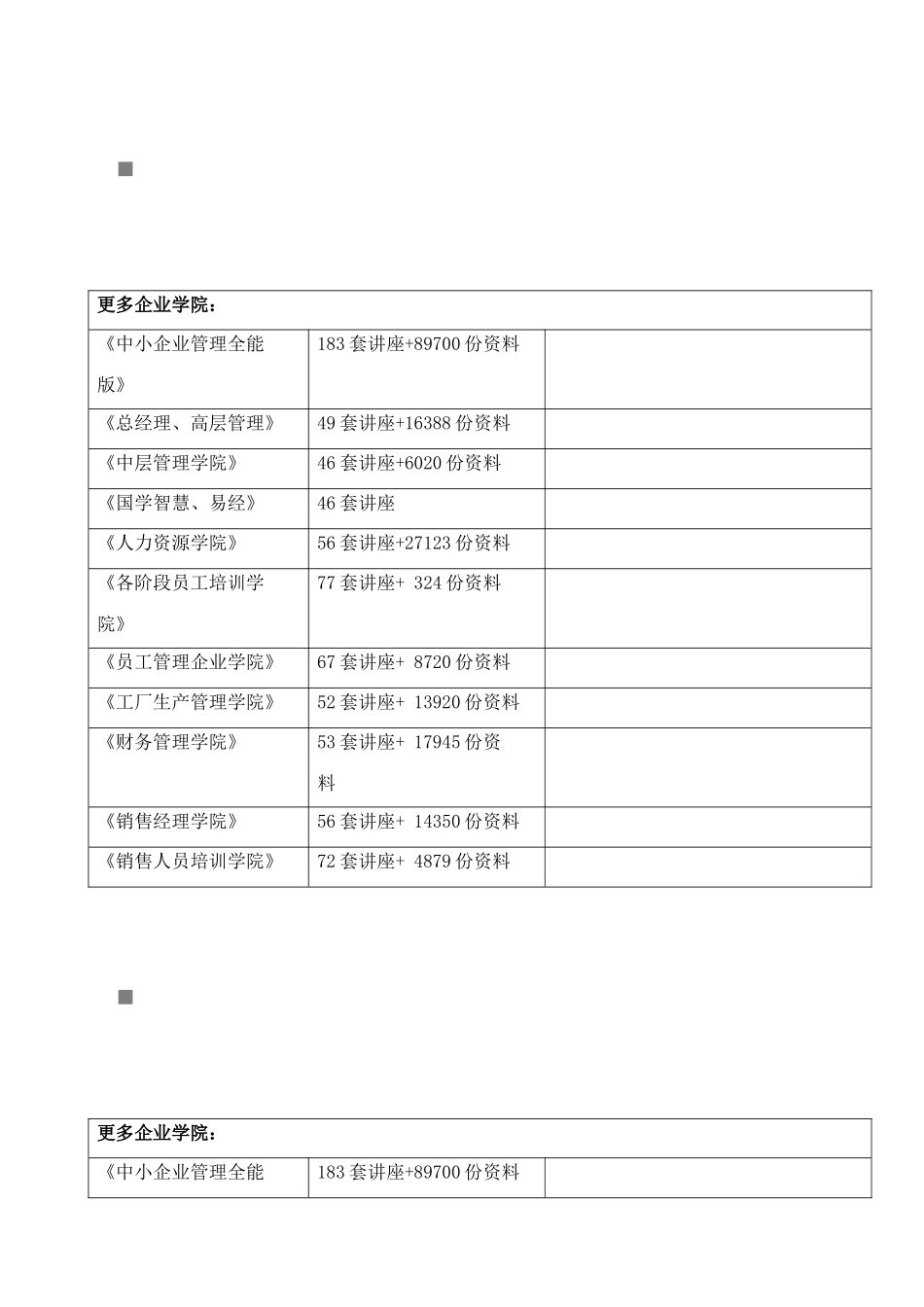

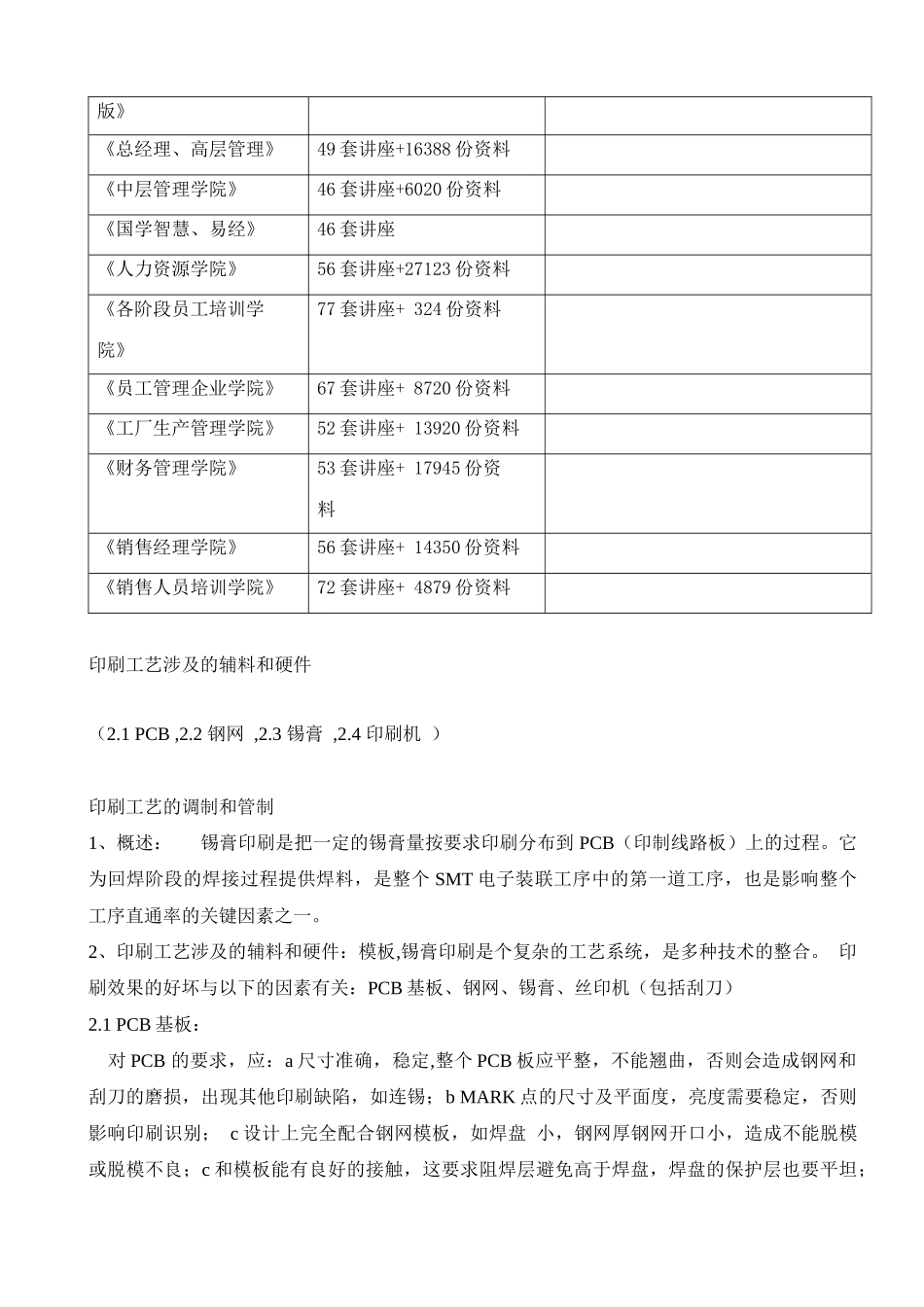

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料更多企业学院： 《中小企业管理全能183 套讲座+89700 份资料版》《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料印刷工艺涉及的辅料和硬件（2.1 PCB ,2.2 钢网 ,2.3 锡膏 ,2.4 印刷机 ）印刷工艺的调制和管制 1、概述： 锡膏印刷是把一定的锡膏量按要求印刷分布到 PCB（印制线路板）上的过程。它为回焊阶段的焊接过程提供焊料，是整个 SMT 电子装联工序中的第一道工序，也是影响整个工序直通率的关键因素之一。2、印刷工艺涉及的辅料和硬件：模板,锡膏印刷是个复杂的工艺系统，是多种技术的整合。 印刷效果的好坏与以下的因素有关：PCB 基板、钢网、锡膏、丝印机（包括刮刀）2.1 PCB 基板： 对 PCB 的要求，应：a 尺寸准确，稳定,整个 PCB 板应平整，不能翘曲，否则会造成钢网和刮刀的磨损，出现其他印刷缺陷，如连锡；b MARK 点的尺寸及平面度，亮度需要稳定，否则影响印刷识别； c 设计上完全配合钢网模板，如焊盘 小，钢网厚钢网开口小，造成不能脱模或脱模不良；c 和模板能有良好的接触，这要求阻焊层避免高于焊盘，焊盘的保护层也要平坦；d 适合稳固的在丝印机上定位； e 阻焊层和油印不影响焊盘； PCB 的布局，在设计许可的情况下，尽量把重要元件如 BGA，FINE PITCH 元件居中布局，这样不至于因钢网在印刷时受力微变形而影响印刷的精确性。这对于有间隙印刷影响较大。...
