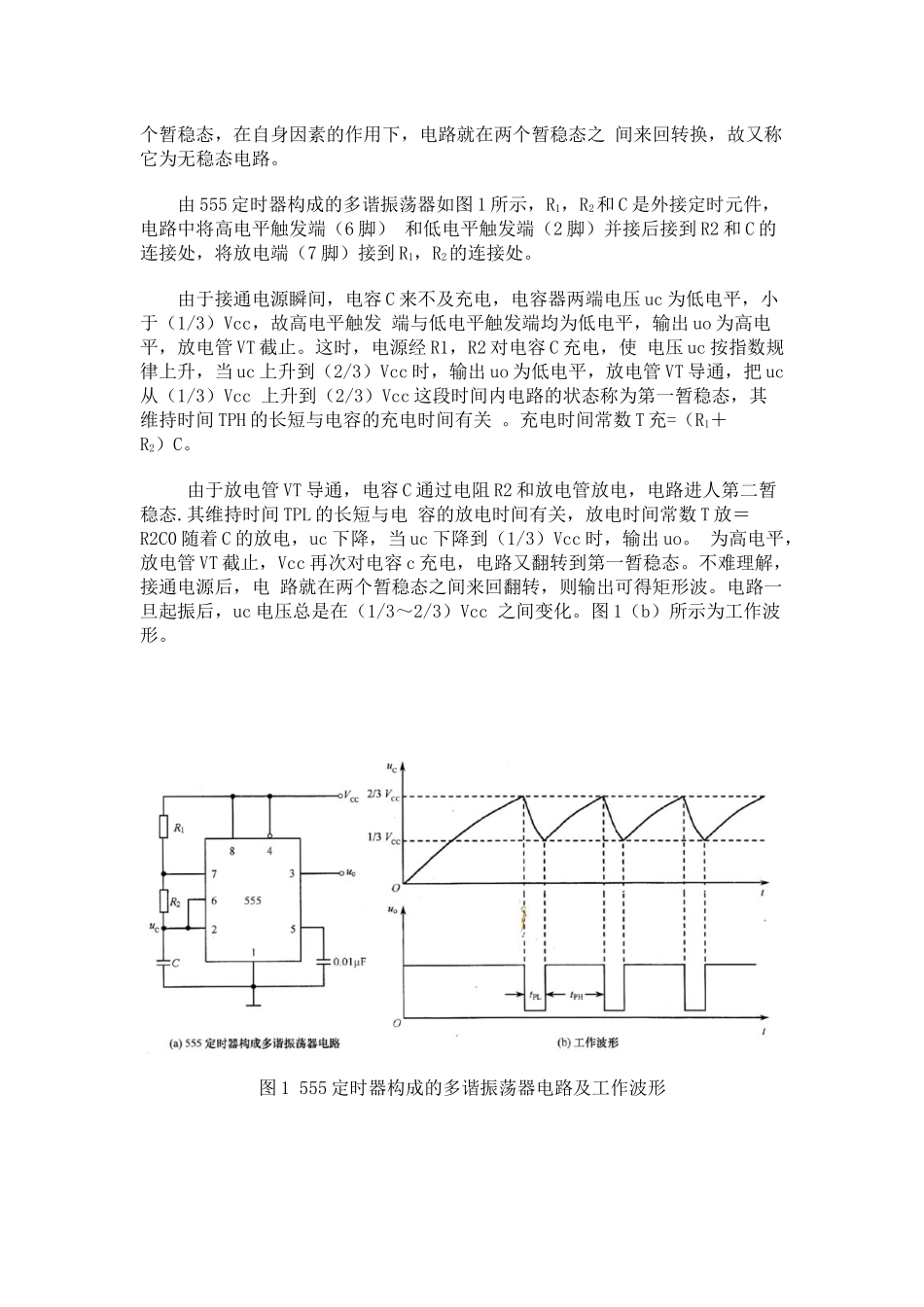

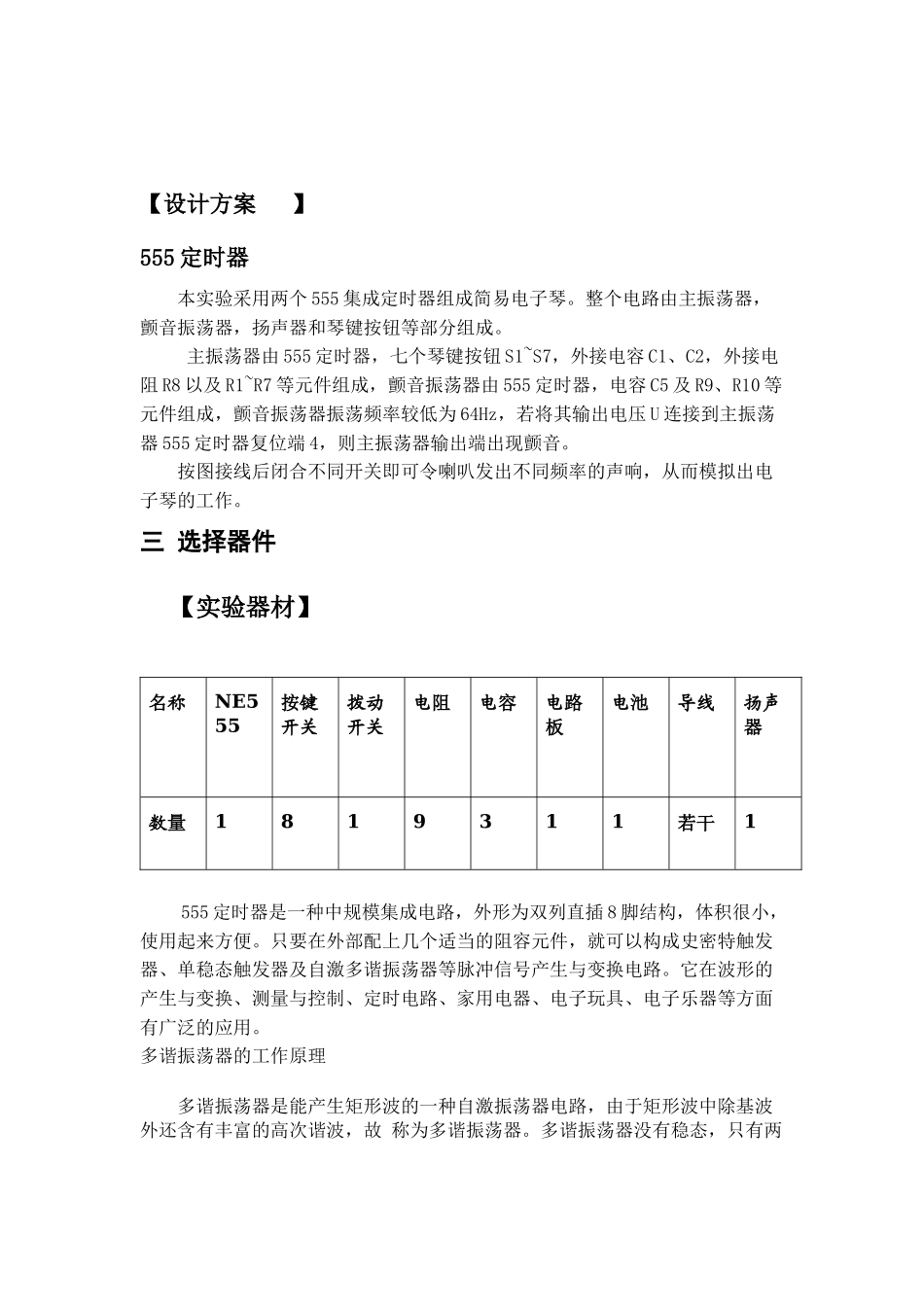

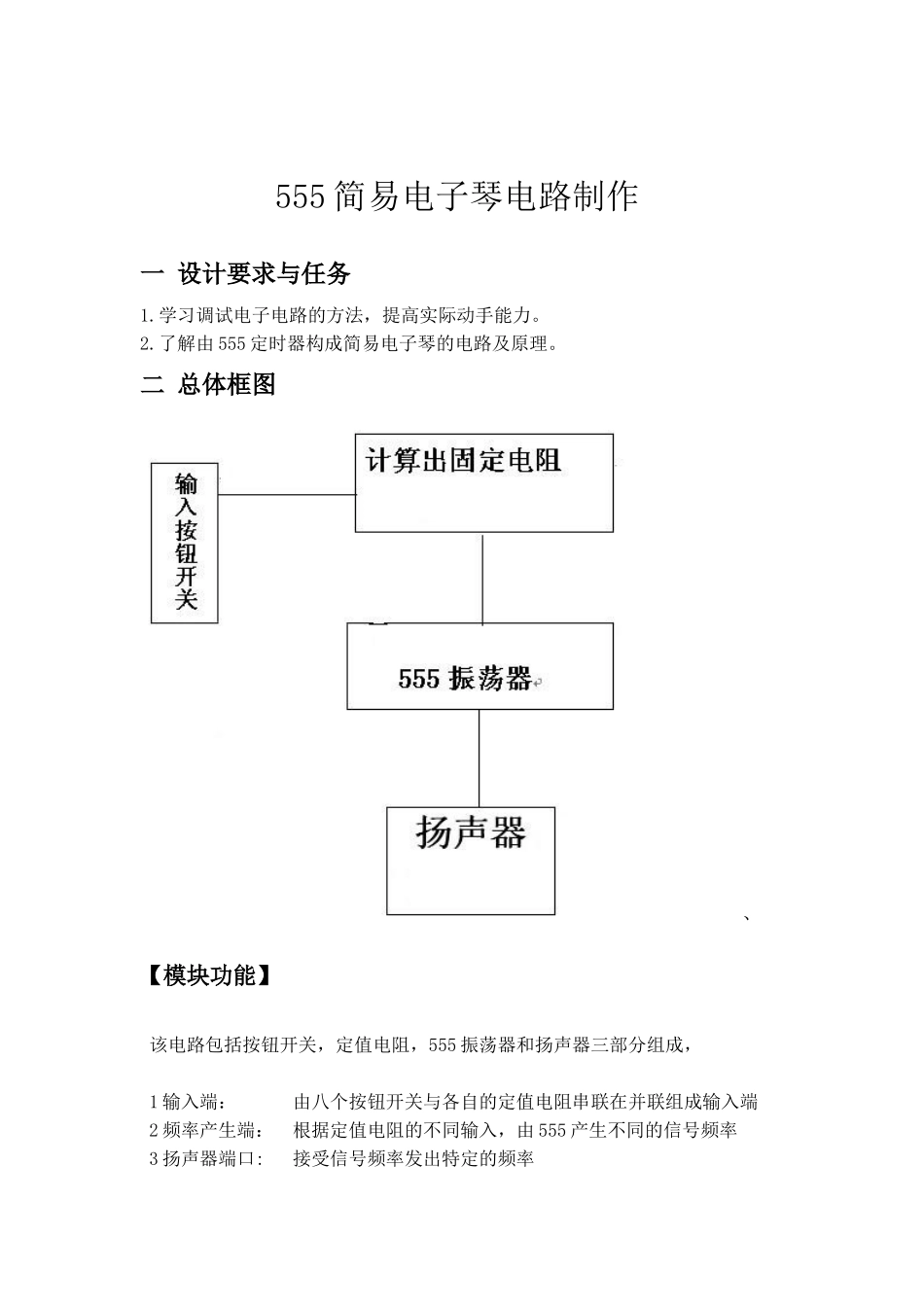

555 简易电子琴电路制作一 设计要求与任务1.学习调试电子电路的方法，提高实际动手能力。2.了解由 555 定时器构成简易电子琴的电路及原理。二 总体框图、【模块功能】该电路包括按钮开关，定值电阻，555 振荡器和扬声器三部分组成，1 输入端： 由八个按钮开关与各自的定值电阻串联在并联组成输入端2 频率产生端： 根据定值电阻的不同输入，由 555 产生不同的信号频率3 扬声器端口: 接受信号频率发出特定的频率【设计方案 】555 定时器 本实验采用两个 555 集成定时器组成简易电子琴。整个电路由主振荡器，颤音振荡器，扬声器和琴键按钮等部分组成。主振荡器由 555 定时器，七个琴键按钮 S1~S7，外接电容 C1、C2，外接电阻 R8 以及 R1~R7 等元件组成，颤音振荡器由 555 定时器，电容 C5 及 R9、R10 等元件组成，颤音振荡器振荡频率较低为 64Hz，若将其输出电压 U 连接到主振荡器 555 定时器复位端 4，则主振荡器输出端出现颤音。按图接线后闭合不同开关即可令喇叭发出不同频率的声响，从而模拟出电子琴的工作。三 选择器件【实验器材】名称NE555按键开关拨动开关电阻电容电路板电池导线扬声器数量1819311若干1555 定时器是一种中规模集成电路，外形为双列直插 8 脚结构，体积很小，使用起来方便。只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。多谐振荡器的工作原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故 称为多谐振荡器。多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之 间来回转换，故又称它为无稳态电路。由 555 定时器构成的多谐振荡器如图 1 所示，R1，R2和 C 是外接定时元件，电路中将高电平触发端（6 脚） 和低电平触发端（2 脚）并接后接到 R2 和 C 的连接处，将放电端（7 脚）接到 R1，R2的连接处。由于接通电源瞬间，电容 C 来不及充电，电容器两端电压 uc 为低电平，小于（1/3）Vcc，故高电平触发 端与低电平触发端均为低电平，输出 uo 为高电平，放电管 VT 截止。这时，电源经 R1，R2 对电容 C 充电，使 电压 uc 按指数规律上升，当 uc 上升到（2/3）Vcc 时，输出 uo 为低电平，放电管...
