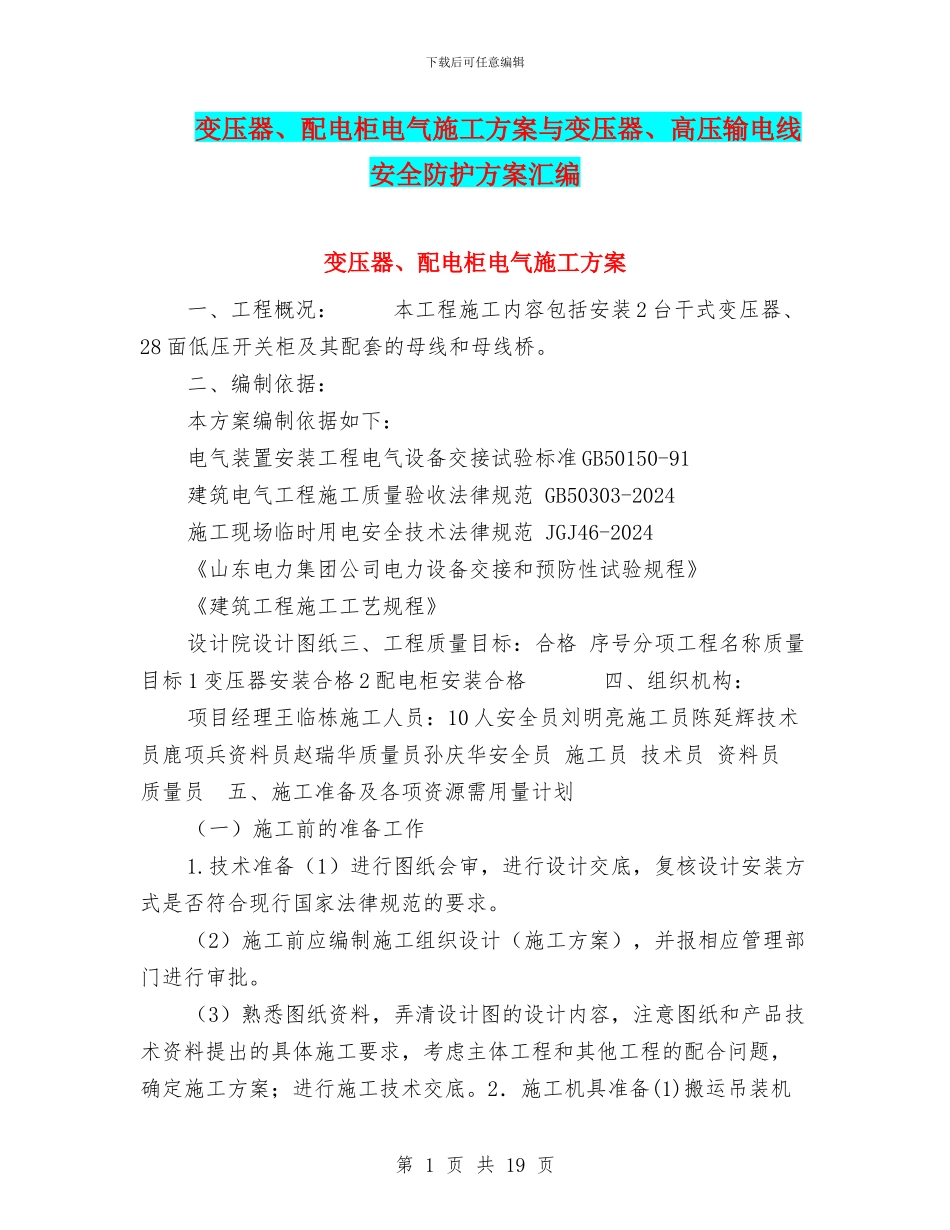

下载后可任意编辑变压器、配电柜电气施工方案与变压器、高压输电线安全防护方案汇编变压器、配电柜电气施工方案一、工程概况： 本工程施工内容包括安装 2 台干式变压器、28 面低压开关柜及其配套的母线和母线桥。 二、编制依据： 本方案编制依据如下： 电气装置安装工程电气设备交接试验标准 GB50150-91 建筑电气工程施工质量验收法律规范 GB50303-2024 施工现场临时用电安全技术法律规范 JGJ46-2024 《山东电力集团公司电力设备交接和预防性试验规程》 《建筑工程施工工艺规程》 设计院设计图纸三、工程质量目标：合格 序号分项工程名称质量目标 1 变压器安装合格 2 配电柜安装合格 四、组织机构： 项目经理王临栋施工人员：10 人安全员刘明亮施工员陈延辉技术员鹿项兵资料员赵瑞华质量员孙庆华安全员 施工员 技术员 资料员 质量员 五、施工准备及各项资源需用量计划 （一）施工前的准备工作 1.技术准备（1）进行图纸会审，进行设计交底，复核设计安装方式是否符合现行国家法律规范的要求。（2）施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。（3）熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求，考虑主体工程和其他工程的配合问题，确定施工方案；进行施工技术交底。2．施工机具准备(1)搬运吊装机第 1 页 共 19 页下载后可任意编辑具设备搬运吊装机具设备有汽车吊、汽车、钢丝绳、象鼻、麻绳、滚杠等。(2)拆除及安装机具设备机具设备有电焊机、气焊工具、电锤、扳手、绝缘棒、绝缘手套、绝缘鞋、一般电工工具。(3)测试仪器测试仪器有钢卷尺、钢板尺、水平仪、塞尺、磁力线锤、摇表、玻璃温度计、钳行电流表、万用表、电桥及试验仪器。3．作业条件电气设备安装前，建筑工程应具备下列条件：（1）预留洞口符合施工要求。（2）施工设施拆除、场地清理洁净。（3）具有足够的施工用场地，道路通畅。4．设备材料准备及验收（1）变压器、低压开关柜安装所需设备材料已备齐，均符合国家相应产品质量要求，需“CCC”认证的产品应有标志，并应有认证证明文件。（2）电器设备的规格型号及容量符合施工图纸设计要求，并有合格证、出厂试验记录及技术数据文件。（3）外观检查：电气设备应装有铭牌。铭牌上应注明制造厂名、型号、额定容量，一二次额定电压、电流、阻抗电压（%）及接线组别、重量、制造年月等技术数据。附件、备件齐全，无锈蚀及机械损伤，密封应良好...
