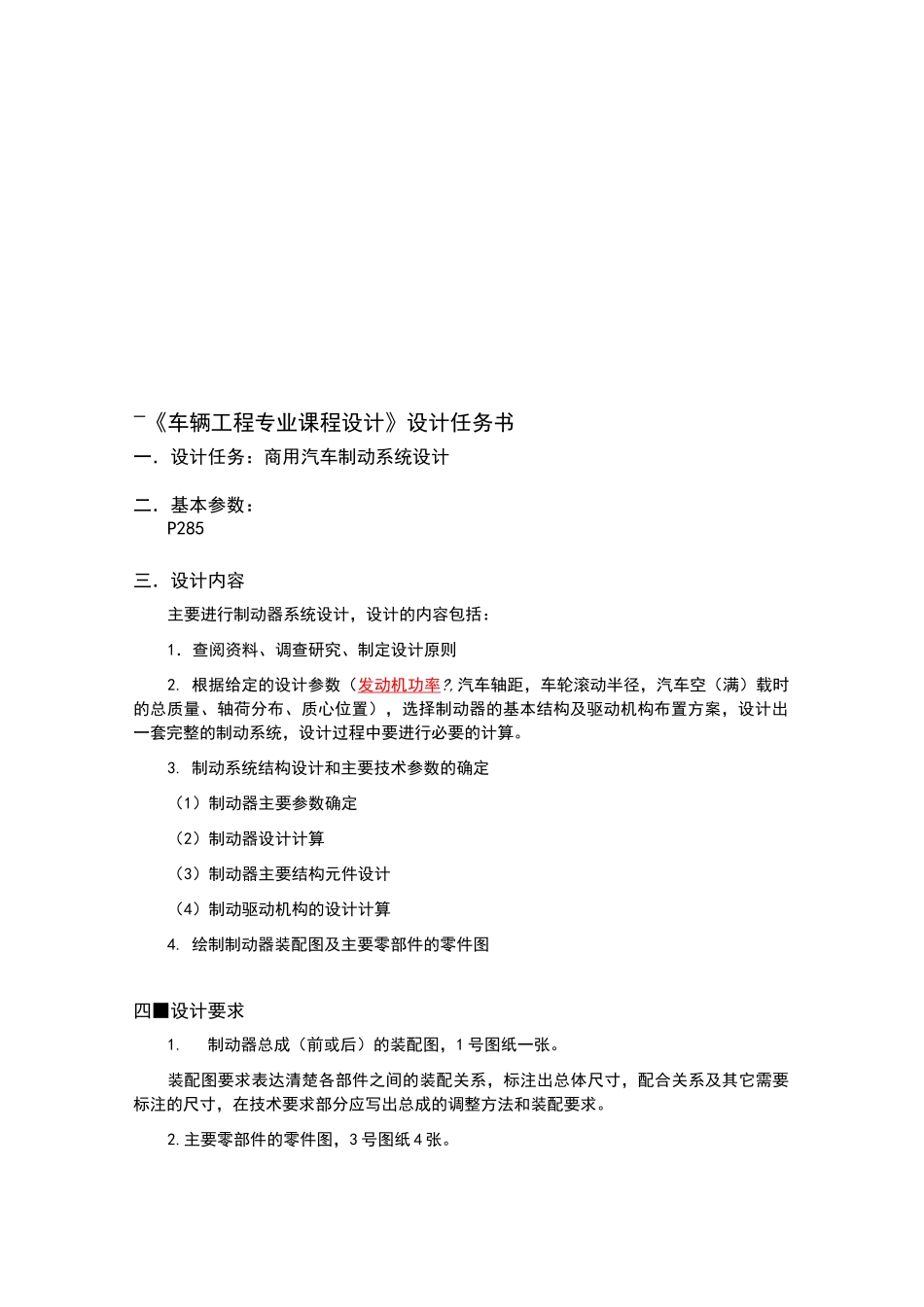

一《车辆工程专业课程设计》设计任务书一.设计任务:商用汽车制动系统设计二.基本参数:P285三.设计内容主要进行制动器系统设计,设计的内容包括:1.查阅资料、调查研究、制定设计原则2. 根据给定的设计参数(发动机功率?,汽车轴距,车轮滚动半径,汽车空(满)载时的总质量、轴荷分布、质心位置),选择制动器的基本结构及驱动机构布置方案,设计出一套完整的制动系统,设计过程中要进行必要的计算。3. 制动系统结构设计和主要技术参数的确定(1)制动器主要参数确定(2)制动器设计计算(3)制动器主要结构元件设计(4)制动驱动机构的设计计算4. 绘制制动器装配图及主要零部件的零件图四■设计要求1.制动器总成(前或后)的装配图,1 号图纸一张。装配图要求表达清楚各部件之间的装配关系,标注出总体尺寸,配合关系及其它需要标注的尺寸,在技术要求部分应写出总成的调整方法和装配要求。2.主要零部件的零件图,3 号图纸 4 张。要求零件形状表达清楚、尺寸标注完整,有必要的尺寸公差和形位公差。在技术要求应标明对零件毛胚的要求,材料的热处理方法、标明处理方法及其它特殊要求。3.编写设计说明书。五.设计进度与时间安排本课程设计为 3 周1. 明确任务,分析有关原始资料,复习有关讲课内容及熟悉参考资料周。2.设计计算周3.绘图周4.编写说明书、答辩周六、主要参考文献1.成大先机械设计手册(第三版)2.汽车工程手册机械工业出版社3.陈家瑞汽车构造(下册)人民交通出版社4.王望予汽车设计机械工业出版社5.余志生汽车理论机械工业出版社6.王丰元汽车设计课程设计指导书中国电力出版社七.注意事项(1)为保证设计进度及质量,设计方案的确定、设计计算的结果等必须取得指导教师的认可,尤其在绘制总布置图前,设计方案应由指导教师审阅。图面要清晰干净;尺寸标注正确。(2)编写设计说明书时,必须条理清楚,语言通达,图表、公式及其标注要清晰明确,对重点部分,应有分析论证,要能反应出学生独立工作和解决问题的能力。(3)独立完成图纸的设计和设计说明书的编写,若发现抄袭或雷同按不及格处理。八■成绩评定-*=_成绩、、内容优良中及格不及格出勤情况(20%)设计方案(20%)性能计算(20%)图纸质量(20%)说明书质量(20%)评语总成绩指导教师中F,图随着静止平衡和制动减速的条件而变为:=m-1)1-maVx注意:此任务书要妥善保管,最后要装订在设计说明书的第一页,如有丢失后果自负。二.制动系统设计制动系是...
