农网配电营业工初级工计算题专项复习题库VIP免费

农网配电营业工初级工计算题专项复习题库_第1页
1/13
农网配电营业工初级工计算题专项复习题库_第2页
2/13
农网配电营业工初级工计算题专项复习题库_第3页
3/13

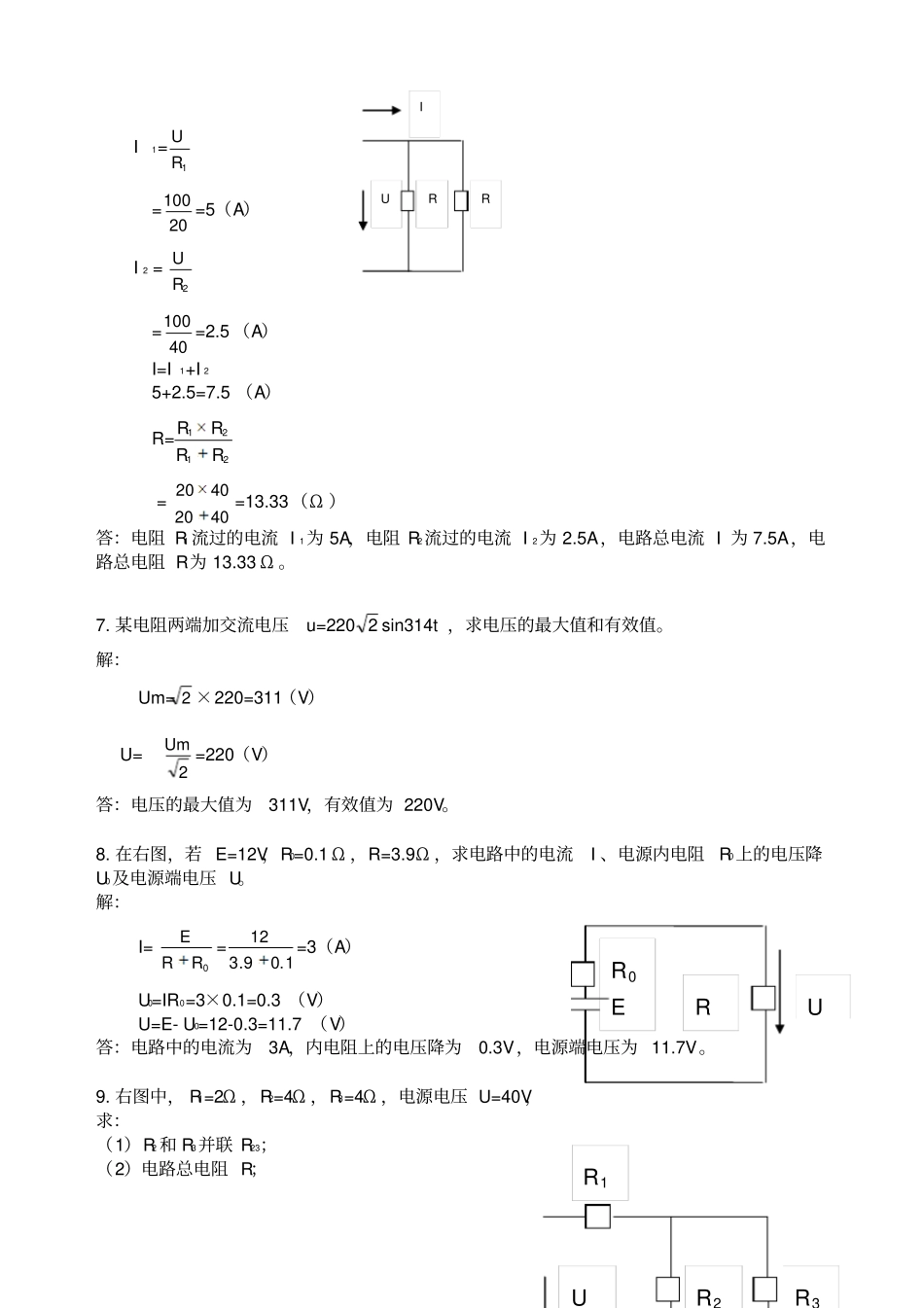

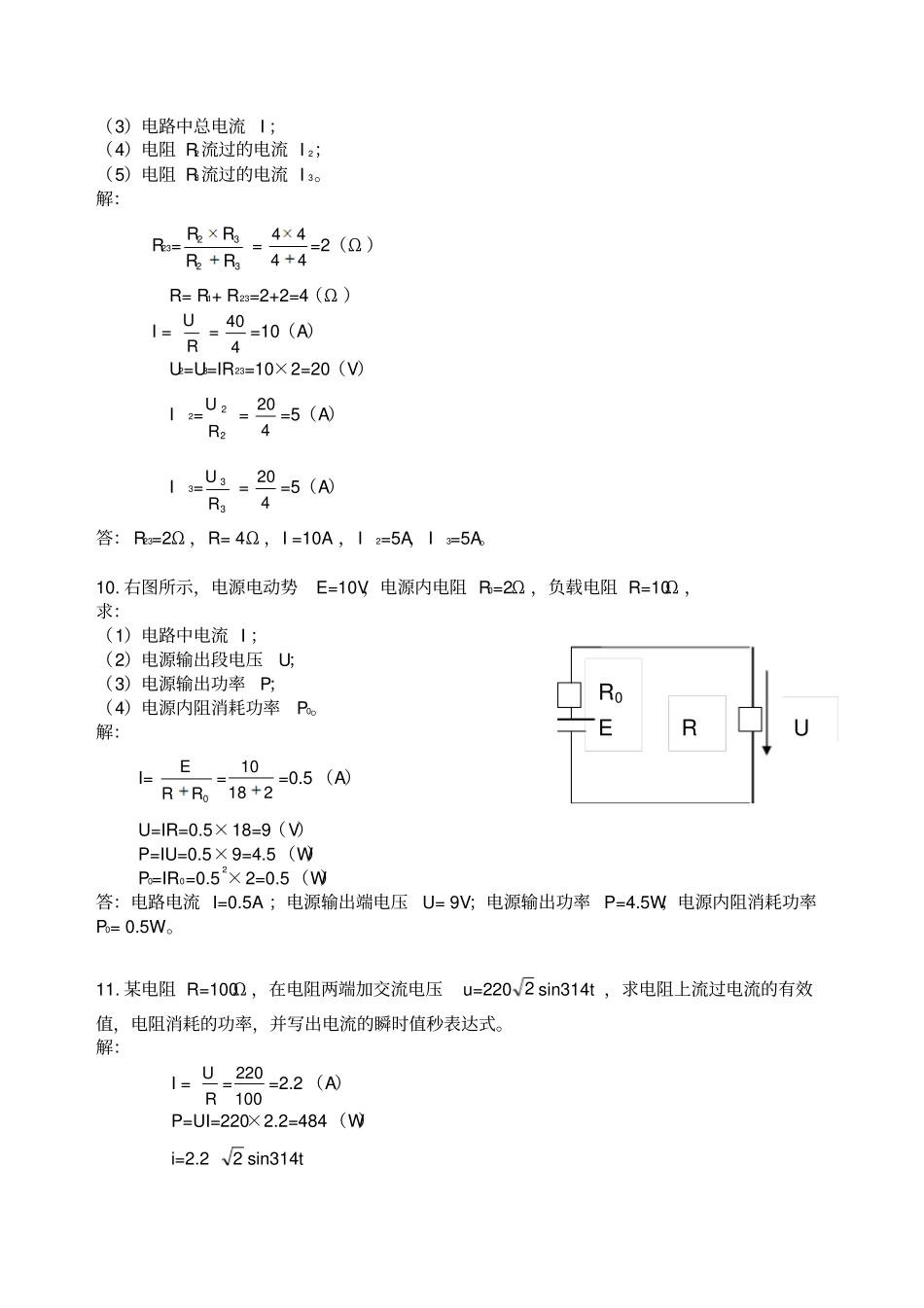

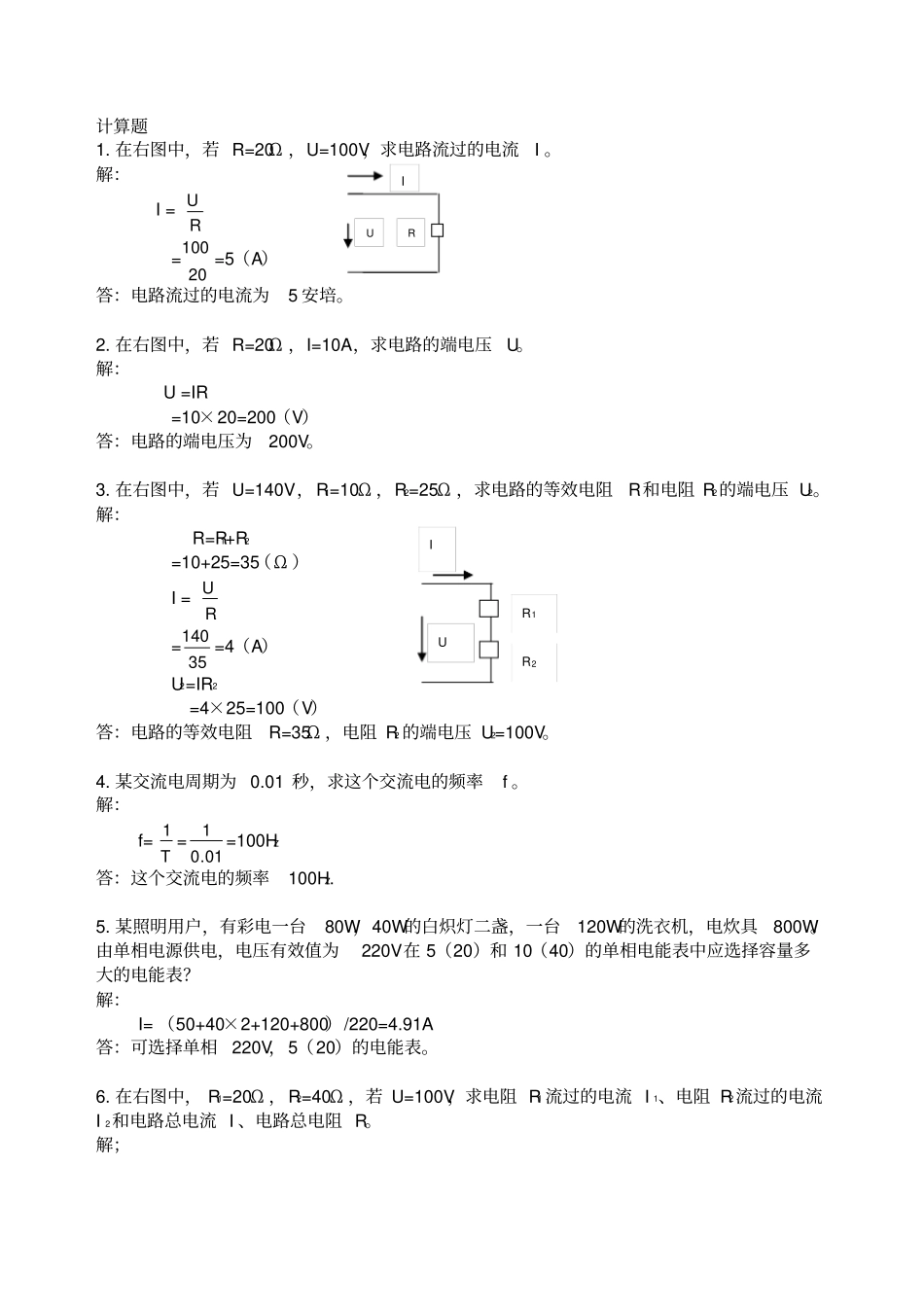

计算题1. 在右图中,若 R=20Ω ,U=100V,求电路流过的电流I 。解:I =RU=20100 =5(A)答:电路流过的电流为5 安培。2. 在右图中,若 R=20Ω ,I=10A,求电路的端电压U。解:U =IR =10×20=200(V)答:电路的端电压为200V。3. 在右图中,若 U=140V ,R1=10Ω ,R2=25Ω ,求电路的等效电阻R和电阻 R2的端电压 U2。解:R=R1+R2=10+25=35(Ω )I =RU=35140 =4(A)U2=IR2=4×25=100(V)答:电路的等效电阻R=35Ω ,电阻 R2 的端电压 U2=100V。4. 某交流电周期为 0.01 秒,求这个交流电的频率f 。解:f=T1 =01.01=100HZ 答:这个交流电的频率100HZ. 5. 某照明用户,有彩电一台80W,40W的白炽灯二盏,一台120W的洗衣机,电炊具800W。由单相电源供电,电压有效值为220V在 5(20)和 10(40)的单相电能表中应选择容量多大的电能表?解:I= (50+40×2+120+800)/220=4.91A 答:可选择单相220V,5(20)的电能表。6. 在右图中, R1=20Ω ,R2=40Ω ,若 U=100V,求电阻 R1 流过的电流 I 1、电阻 R2流过的电流I 2和电路总电流 I 、电路总电阻 R。解;I U R2R1R IU I 1=1RU=20100 =5(A)I 2 =2RU=40100 =2.5 (A)I=I1+I 25+2.5=7.5 (A)R=2121RRRR =40204020=13.33(Ω )答:电阻 R1 流过的电流 I 1为 5A,电阻 R2流过的电流 I 2为 2.5A,电路总电流 I 为 7.5A,电路总电阻 R为 13.33 Ω 。7. 某电阻两端加交流电压u=220 2 sin314t ,求电压的最大值和有效值。解:Um= 2 ×220=311(V) U=2Um =220(V)答:电压的最大值为311V,有效值为 220V。8. 在右图,若 E=12V,R0=0.1 Ω ,R=3.9Ω ,求电路中的电流I 、电源内电阻R0上的电压降U0及电源端电压 U。解:I=0RRE=1.09.312=3(A)U0=IR0=3×0.1=0.3 (V)U=E- U0=12-0.3=11.7 (V)答:电路中的电流为3A,内电阻上的电压降为0.3V,电源端电压为 11.7V。9. 右图中, R1=2Ω ,R2=4Ω ,R3=4Ω ,电源电压 U=40V,求:(1)R2 和 R3并联 R23;(2)电路总电阻 R;RI U RR E U R0R2R1U R3(3)电路中总电流I ;(4)电阻 R2流过的电流 I 2;(5)电阻 R3流过的电流 I 3。解:R23=3232RRRR =4444=2(Ω )R= R1+ R23=2+2=4(Ω )I =RU =440 =10(A)U2=U3=IR23=10×2=20(V)I 2=22RU =420 =5(A)I 3=33RU =420 =5(A)答: R23=2Ω ,R= 4Ω ,...
