坝体劈裂灌浆施工VIP免费

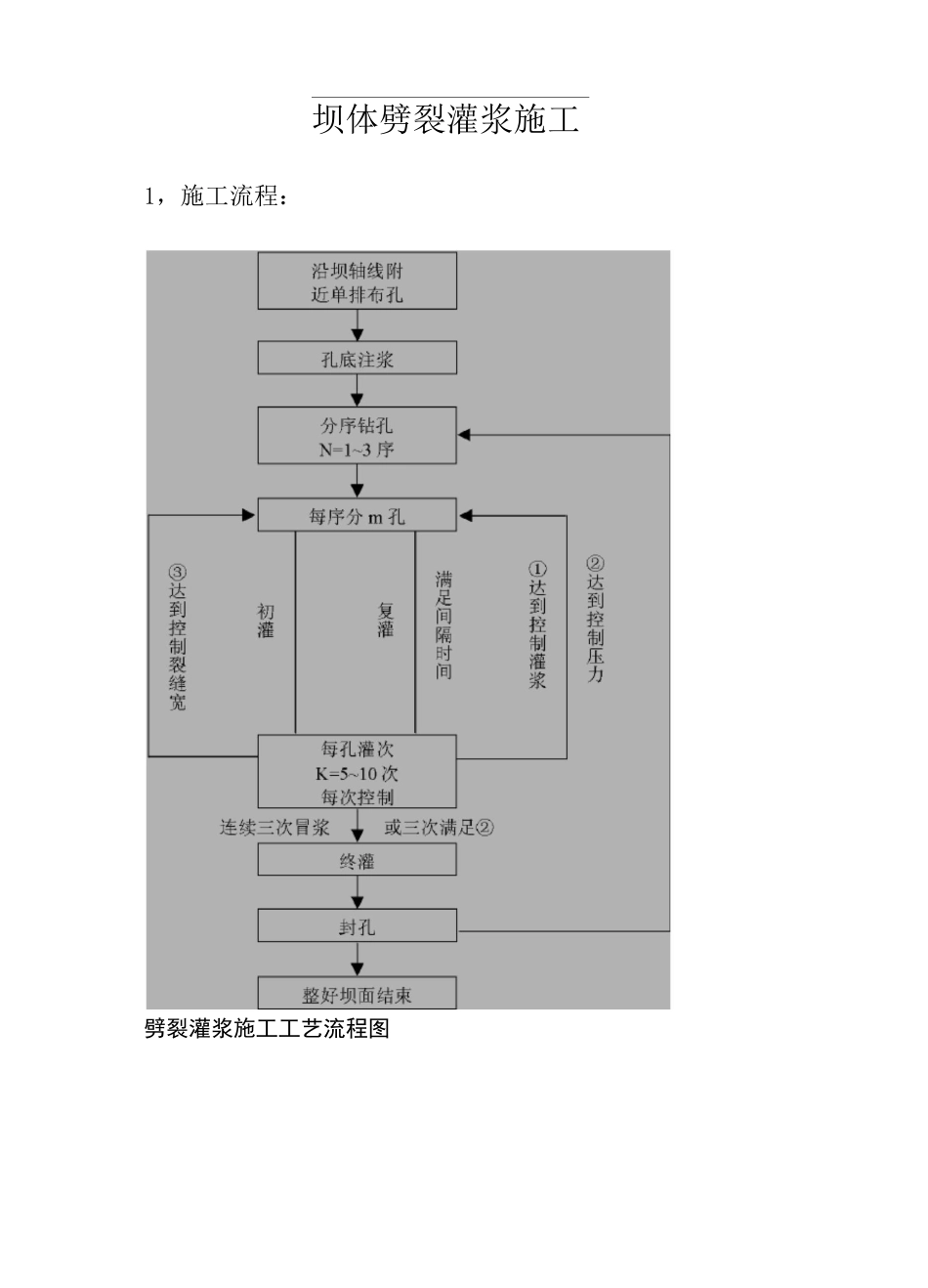

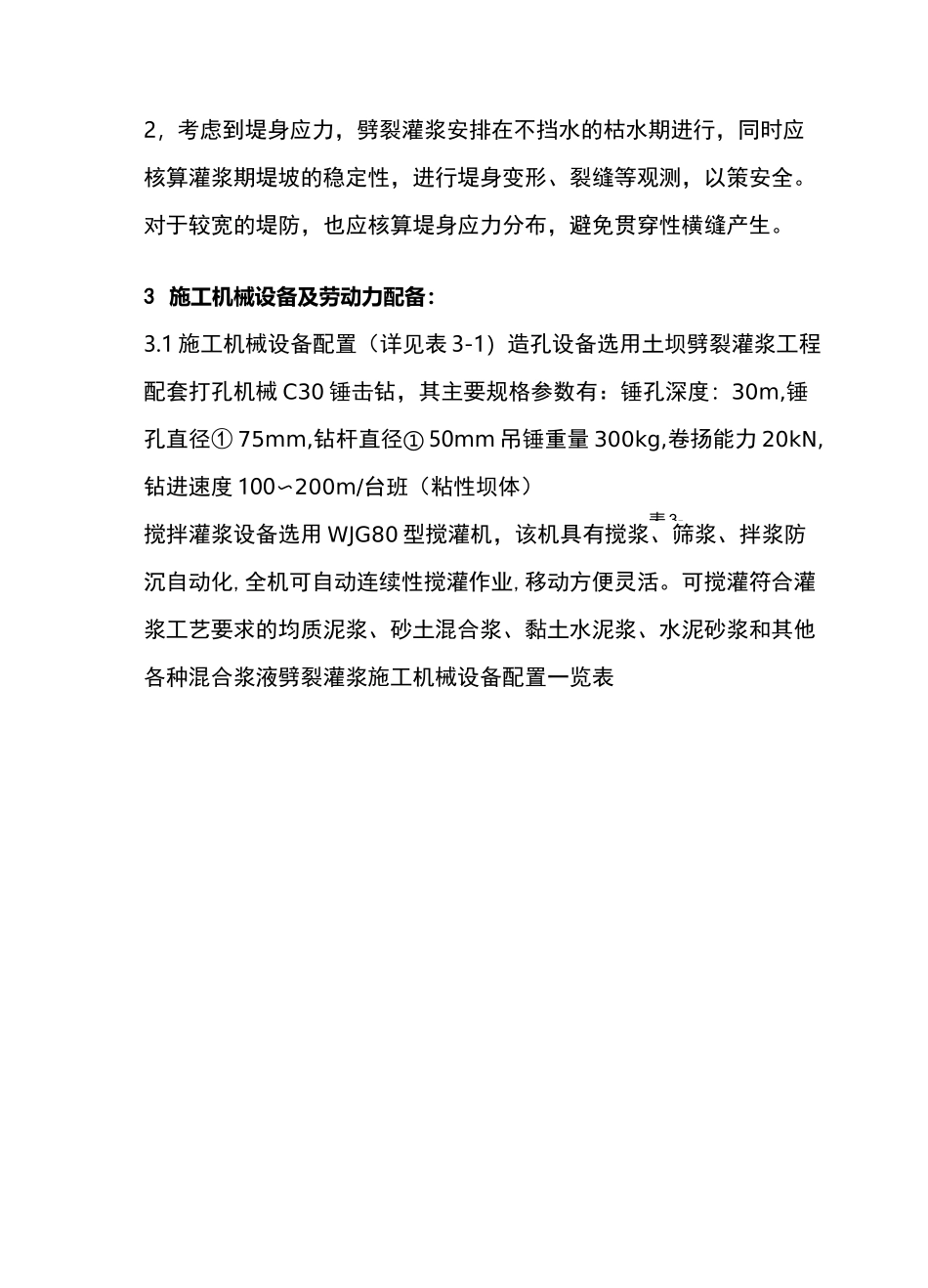

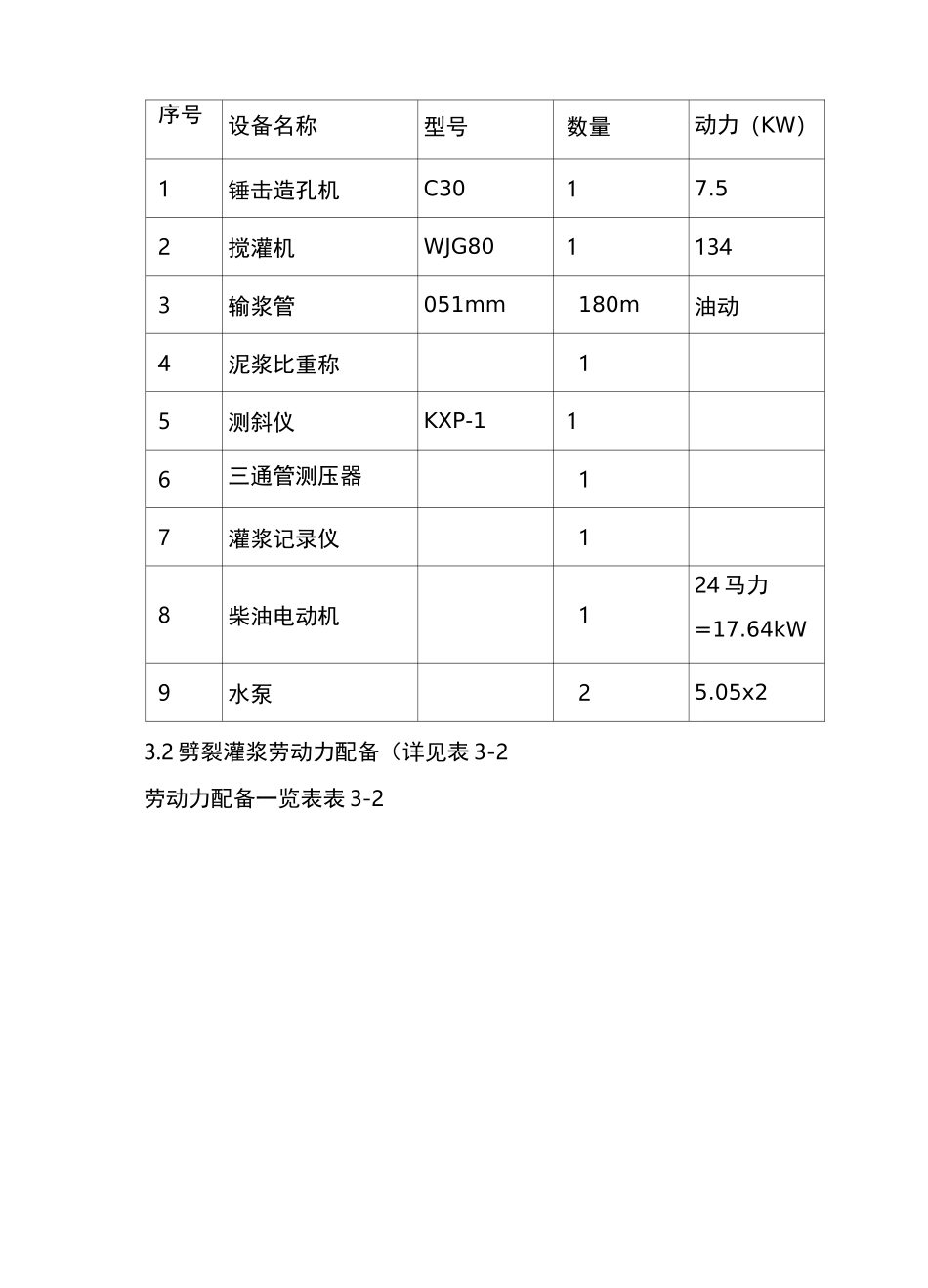

坝体劈裂灌浆施工1，施工流程：劈裂灌浆施工工艺流程图表 3-2，考虑到堤身应力，劈裂灌浆安排在不挡水的枯水期进行，同时应核算灌浆期堤坡的稳定性，进行堤身变形、裂缝等观测，以策安全。对于较宽的堤防，也应核算堤身应力分布，避免贯穿性横缝产生。3 施工机械设备及劳动力配备：3.1 施工机械设备配置（详见表 3-1）造孔设备选用土坝劈裂灌浆工程配套打孔机械 C30 锤击钻，其主要规格参数有：锤孔深度：30m,锤孔直径① 75mm,钻杆直径① 50mm 吊锤重量 300kg,卷扬能力 20kN,钻进速度 100〜200m/台班（粘性坝体）搅拌灌浆设备选用 WJG80 型搅灌机，该机具有搅浆、筛浆、拌浆防沉自动化,全机可自动连续性搅灌作业,移动方便灵活。可搅灌符合灌浆工艺要求的均质泥浆、砂土混合浆、黏土水泥浆、水泥砂浆和其他各种混合浆液劈裂灌浆施工机械设备配置一览表序号设备名称型号数量动力（KW）1锤击造孔机C3017.52搅灌机WJG8011343输浆管051mm180m油动4泥浆比重称15测斜仪KXP-116三通管测压器17灌浆记录仪18柴油电动机124 马力=17.64kW9水泵25.05x23.2 劈裂灌浆劳动力配备（详见表 3-2劳动力配备一览表表 3-2序号机构名称人数合计1钻孔组工长13钻探工22搅灌组工段长17制浆工2灌浆工2普工23观测组测量工334运土组普工885修配组电工13修理 T26管理及后勤技术人员13其他人员24 场地布置及施工准备：4.1 场地布置：主坝灌浆场地布置在坝顶左端，靠近 1 号土料场，副坝灌浆场地布置在坝顶右端，方便土料运输，减少运距，提高效率。4.2 施工准备：由于灌浆需要 24 小时不间断施工，为保证工程进度与质量，施工前必须做好施工准备，首先，灌浆机、发动机应进行全面检修，保证机械设备正常运行。第二，选择符合要求的土料场，由于灌浆孔吃浆量的不确定性，所选择的料场土料必须充足。第三，选好水源及送水车辆。5 辟裂灌浆施工：5.1 钻孔施工：劈裂灌浆钻孔均是一次成孔。钻孔之前，先根据设计要求布好孔位，采用 C30 锤击钻锤击造孔，进行锤击时，卷扬机通过钢丝绳牵引提升钻杆，使钻杆带着吊锤上升到一定高度后突然放下，让钻杆及吊锤靠自重落下冲击钻孔。造孔应保证垂直，倾斜度不大于2%。孔深应大于隐患深度 1〜2m5.2 安放护壁管：护壁管的作用是使堤顶不致过早劈裂，保证灌浆效果。护壁管为 DN100 的无缝钢管，长 5m。下管方法：悬吊起护壁管放入孔内，上管口在离地 1.0m 时用布缠绕护壁管，徐徐落下；在离地 0.3m 时，...
