冷冻水水管施工工艺VIP免费

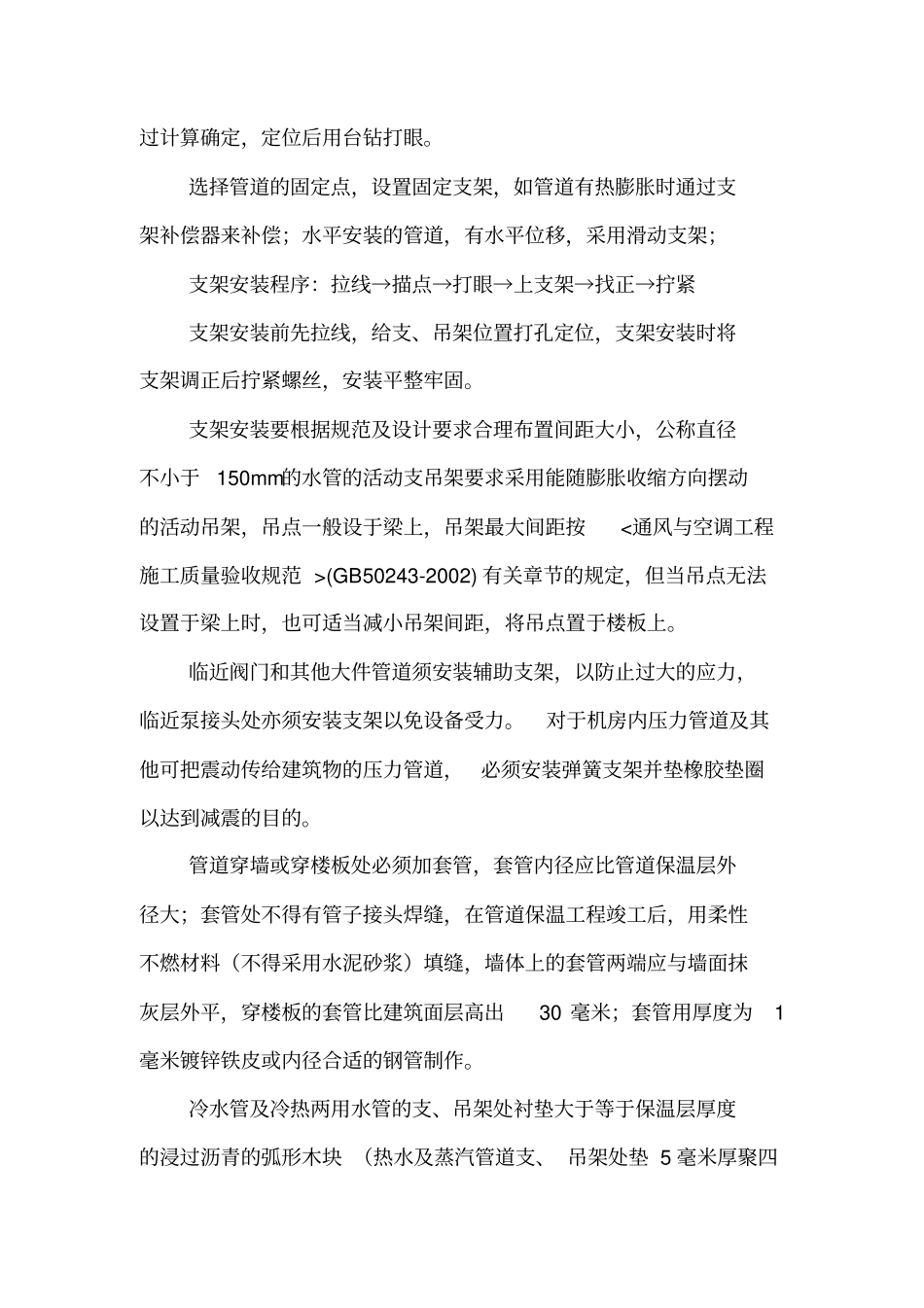

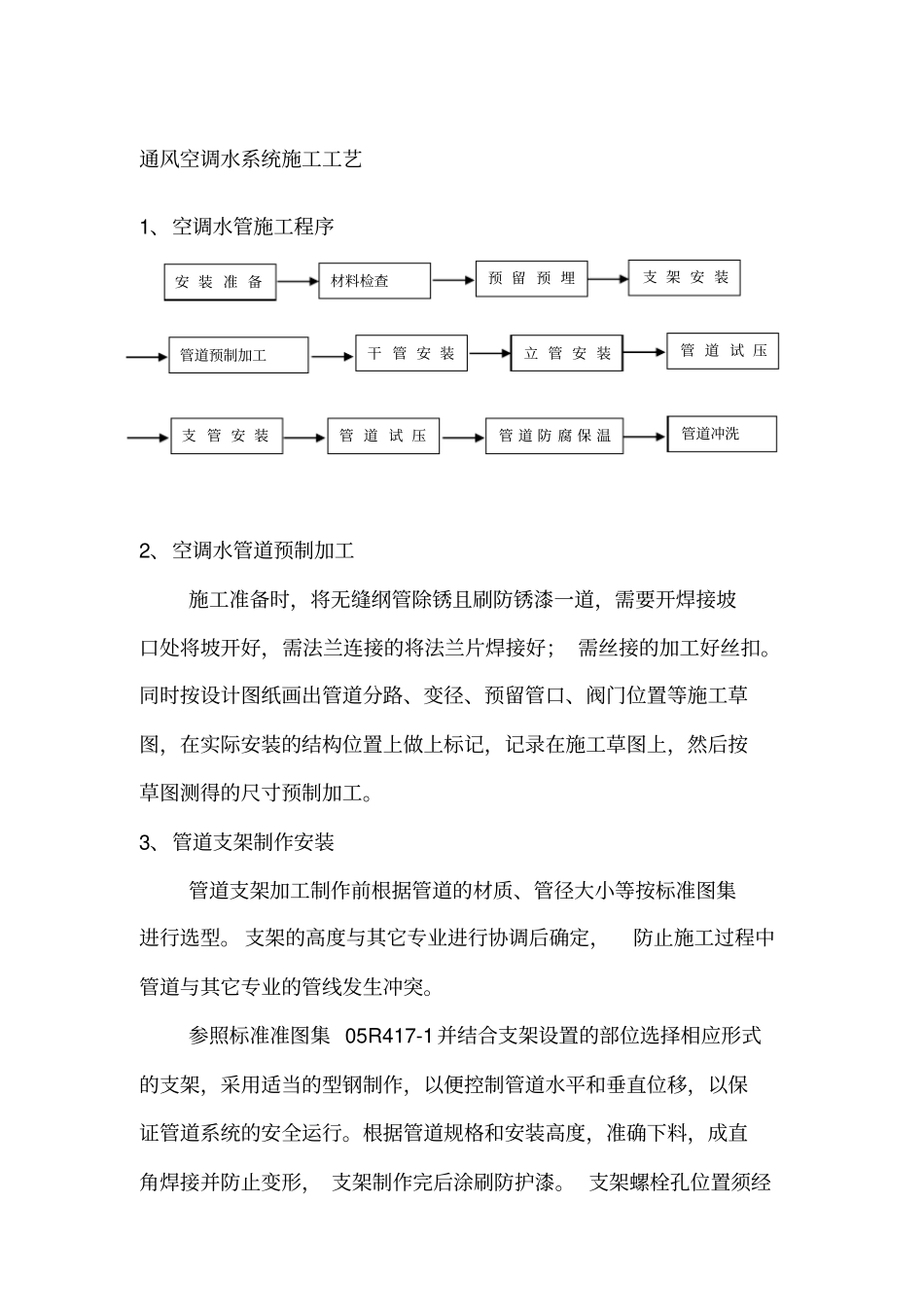

通风空调水系统施工工艺1、空调水管施工程序2、空调水管道预制加工施工准备时，将无缝纲管除锈且刷防锈漆一道，需要开焊接坡口处将坡开好，需法兰连接的将法兰片焊接好； 需丝接的加工好丝扣。同时按设计图纸画出管道分路、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做上标记，记录在施工草图上，然后按草图测得的尺寸预制加工。3、管道支架制作安装管道支架加工制作前根据管道的材质、管径大小等按标准图集进行选型。 支架的高度与其它专业进行协调后确定，防止施工过程中管道与其它专业的管线发生冲突。参照标准准图集 05R417-1并结合支架设置的部位选择相应形式的支架，采用适当的型钢制作，以便控制管道水平和垂直位移，以保证管道系统的安全运行。根据管道规格和安装高度，准确下料，成直角焊接并防止变形， 支架制作完后涂刷防护漆。 支架螺栓孔位置须经安 装 准 备材料检查预 留 预 埋支 架 安 装管道预制加工干 管 安 装立 管 安 装管 道 试 压支 管 安 装管 道 试 压管 道 防 腐 保 温管道冲洗过计算确定，定位后用台钻打眼。选择管道的固定点，设置固定支架，如管道有热膨胀时通过支架补偿器来补偿；水平安装的管道，有水平位移，采用滑动支架；支架安装程序：拉线→描点→打眼→上支架→找正→拧紧支架安装前先拉线，给支、吊架位置打孔定位，支架安装时将支架调正后拧紧螺丝，安装平整牢固。支架安装要根据规范及设计要求合理布置间距大小，公称直径不小于150mm的水管的活动支吊架要求采用能随膨胀收缩方向摆动的活动吊架，吊点一般设于梁上，吊架最大间距按<通风与空调工程施工质量验收规范 >(GB 50243-2002) 有关章节的规定，但当吊点无法设置于梁上时，也可适当减小吊架间距，将吊点置于楼板上。临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。管道穿墙或穿楼板处必须加套管，套管内径应比管道保温层外径大；套管处不得有管子接头焊缝，在管道保温工程竣工后，用柔性不燃材料（不得采用水泥砂浆）填缝，墙体上的套管两端应与墙面抹灰层外平，穿楼板的套管比建筑面层高出30 毫米；套管用厚度为1毫米镀锌铁皮或内径合适的钢管制作。冷水管及冷热两用水管的支、吊架处衬垫大于等于保温层厚度的浸过沥青的弧形木块 ...
