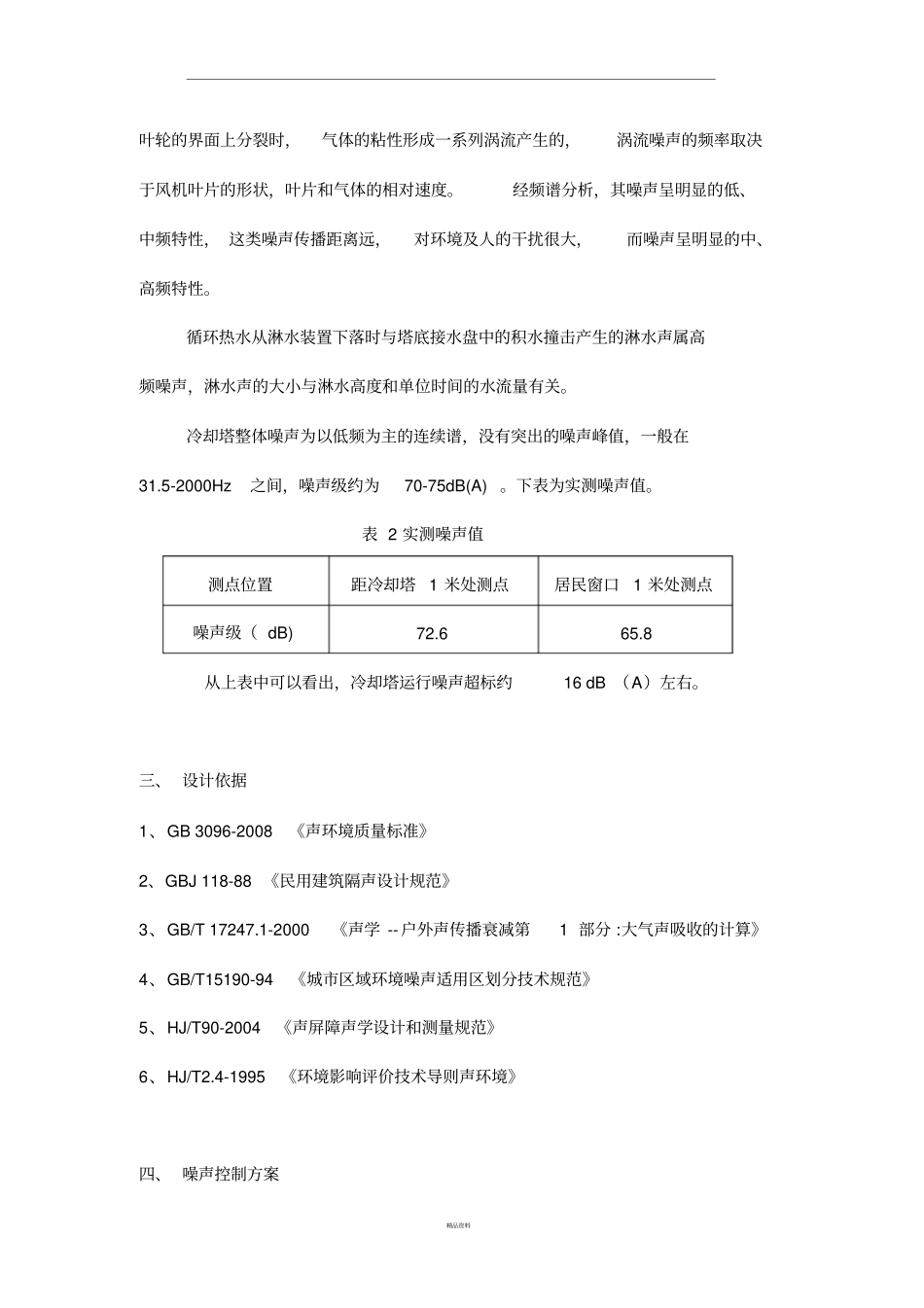

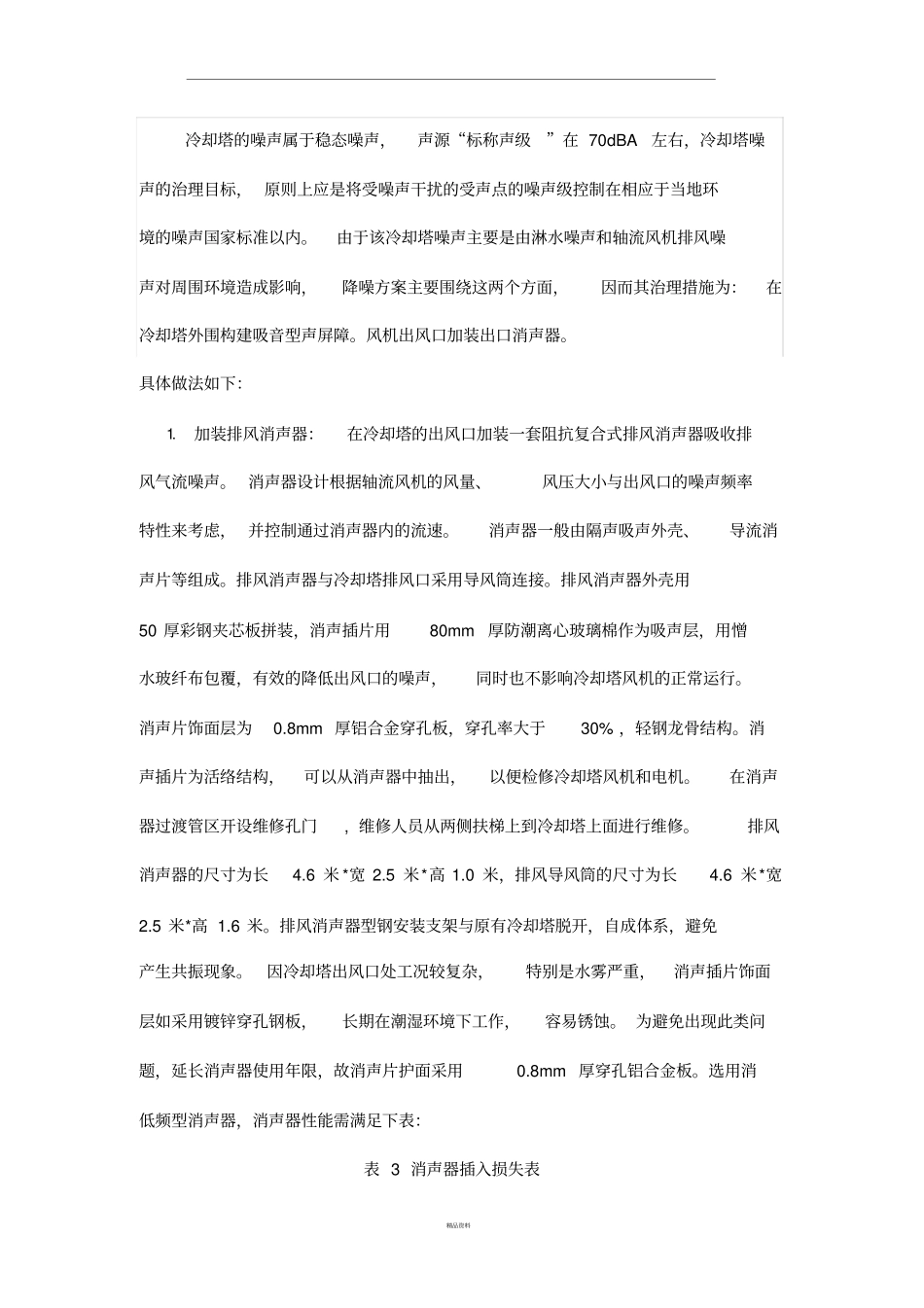

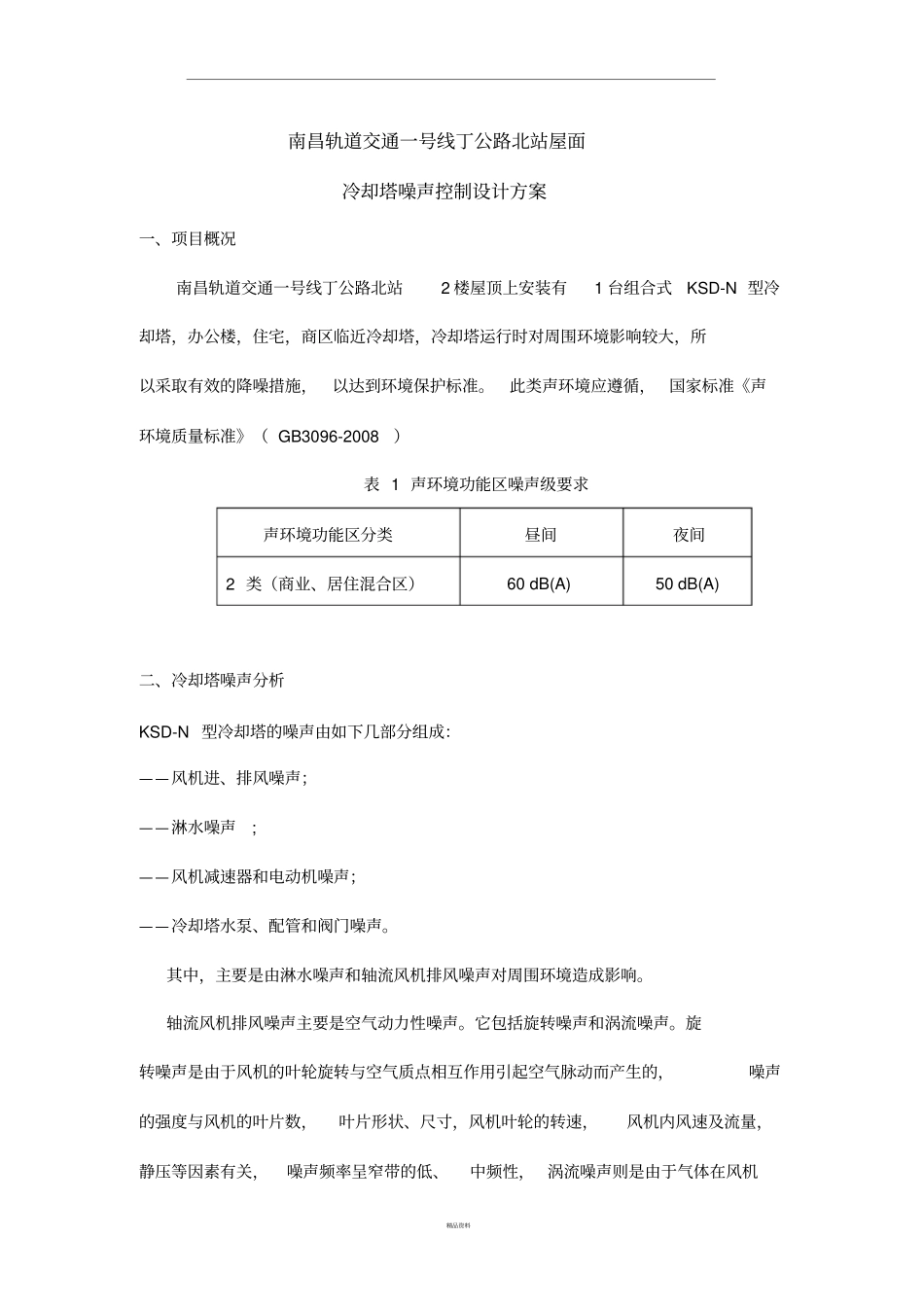

精品资料声环境功能区分类昼间夜间2 类（商业、居住混合区）60 dB(A) 50 dB(A) 南昌轨道交通一号线丁公路北站屋面冷却塔噪声控制设计方案一、项目概况南昌轨道交通一号线丁公路北站2 楼屋顶上安装有1 台组合式KSD-N 型冷却塔，办公楼，住宅，商区临近冷却塔，冷却塔运行时对周围环境影响较大，所以采取有效的降噪措施，以达到环境保护标准。此类声环境应遵循，国家标准《声环境质量标准》（ GB3096-2008 ）表 1 声环境功能区噪声级要求二、冷却塔噪声分析KSD-N 型冷却塔的噪声由如下几部分组成：——风机进、排风噪声；——淋水噪声; ——风机减速器和电动机噪声；——冷却塔水泵、配管和阀门噪声。其中，主要是由淋水噪声和轴流风机排风噪声对周围环境造成影响。轴流风机排风噪声主要是空气动力性噪声。它包括旋转噪声和涡流噪声。旋转噪声是由于风机的叶轮旋转与空气质点相互作用引起空气脉动而产生的，噪声的强度与风机的叶片数，叶片形状、尺寸，风机叶轮的转速，风机内风速及流量，静压等因素有关，噪声频率呈窄带的低、中频性， 涡流噪声则是由于气体在风机精品资料叶轮的界面上分裂时，气体的粘性形成一系列涡流产生的，涡流噪声的频率取决于风机叶片的形状，叶片和气体的相对速度。经频谱分析，其噪声呈明显的低、中频特性， 这类噪声传播距离远，对环境及人的干扰很大，而噪声呈明显的中、高频特性。循环热水从淋水装置下落时与塔底接水盘中的积水撞击产生的淋水声属高频噪声，淋水声的大小与淋水高度和单位时间的水流量有关。冷却塔整体噪声为以低频为主的连续谱，没有突出的噪声峰值，一般在31.5-2000Hz 之间，噪声级约为70-75dB(A) 。下表为实测噪声值。表 2 实测噪声值测点位置距冷却塔1 米处测点居民窗口1 米处测点噪声级（ dB) 72.6 65.8 从上表中可以看出，冷却塔运行噪声超标约16 dB （A）左右。三、 设计依据1、GB 3096-2008 《声环境质量标准》2、GBJ 118-88 《民用建筑隔声设计规范》3、GB/T 17247.1-2000 《声学 --户外声传播衰减第1 部分 :大气声吸收的计算》4、GB/T15190-94 《城市区域环境噪声适用区划分技术规范》5、HJ/T90-2004 《声屏障声学设计和测量规范》6、HJ/T2.4-1995 《环境影响评价技术导则声环境》四、 噪声控制方案精品资料具体做法如下：1.加装排风消声器：在冷却塔的出风口加装一套阻抗复合式排风消声器吸收排风气流噪声。 消声器设计根据轴流风机的风量、风压...
