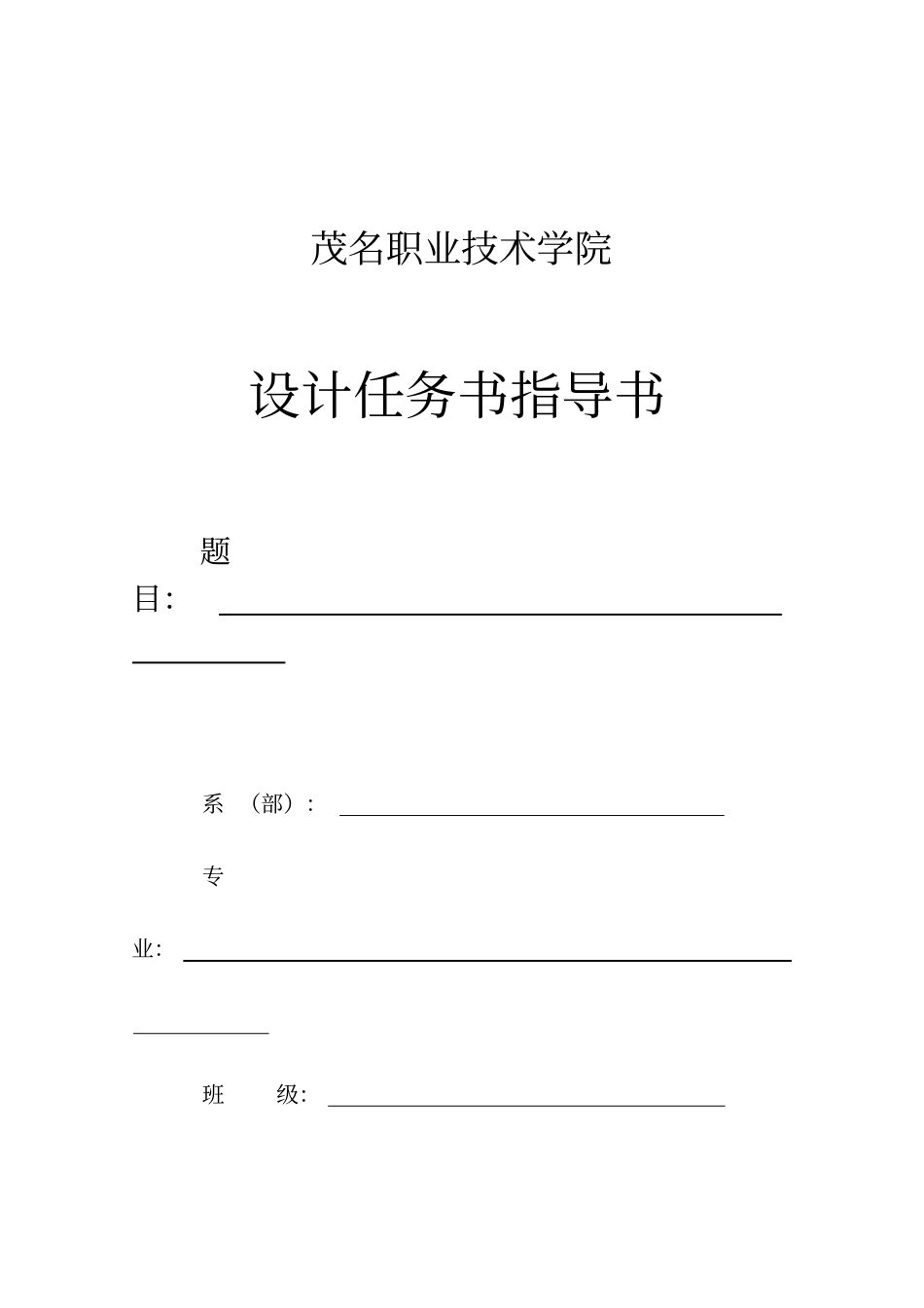

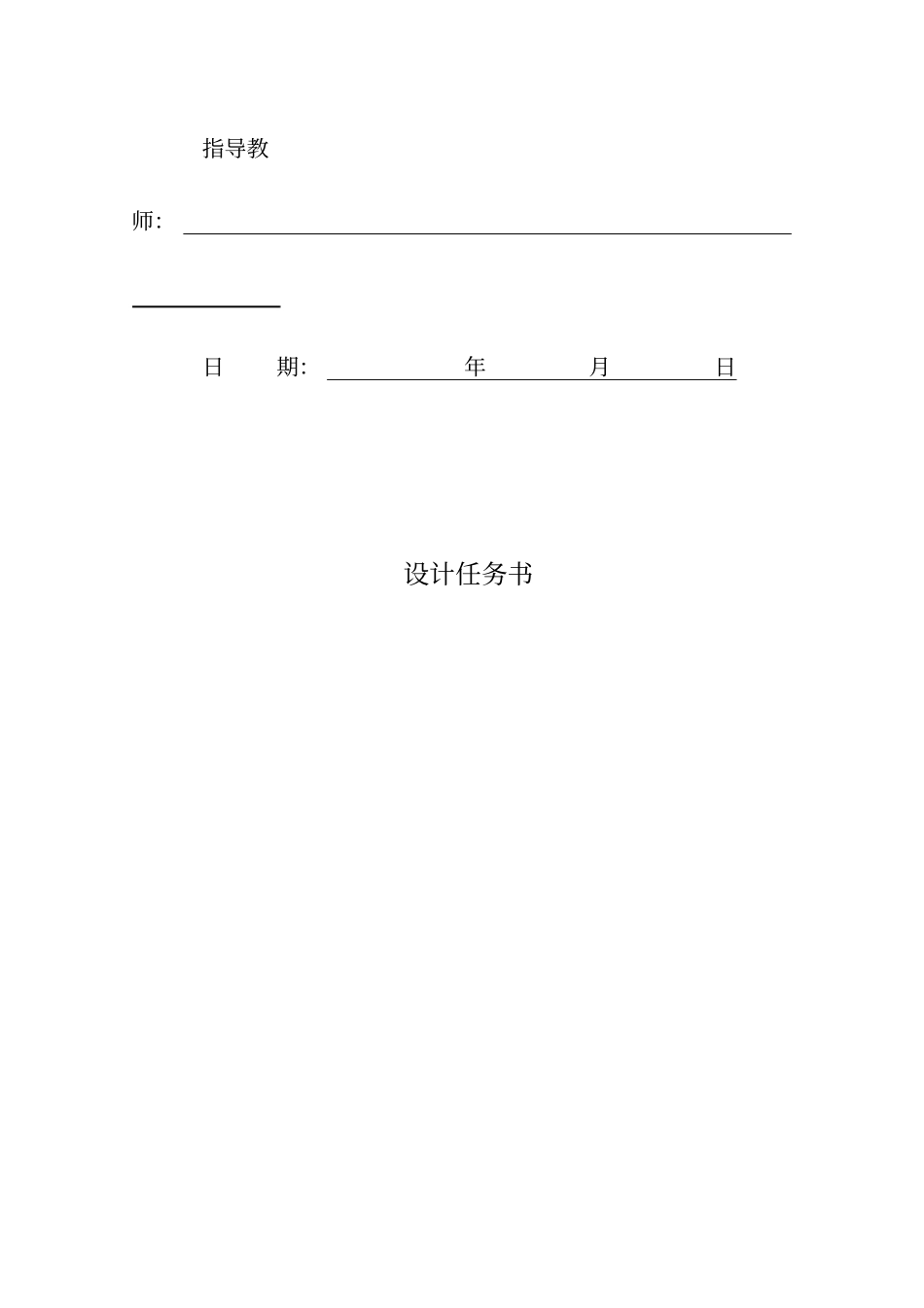

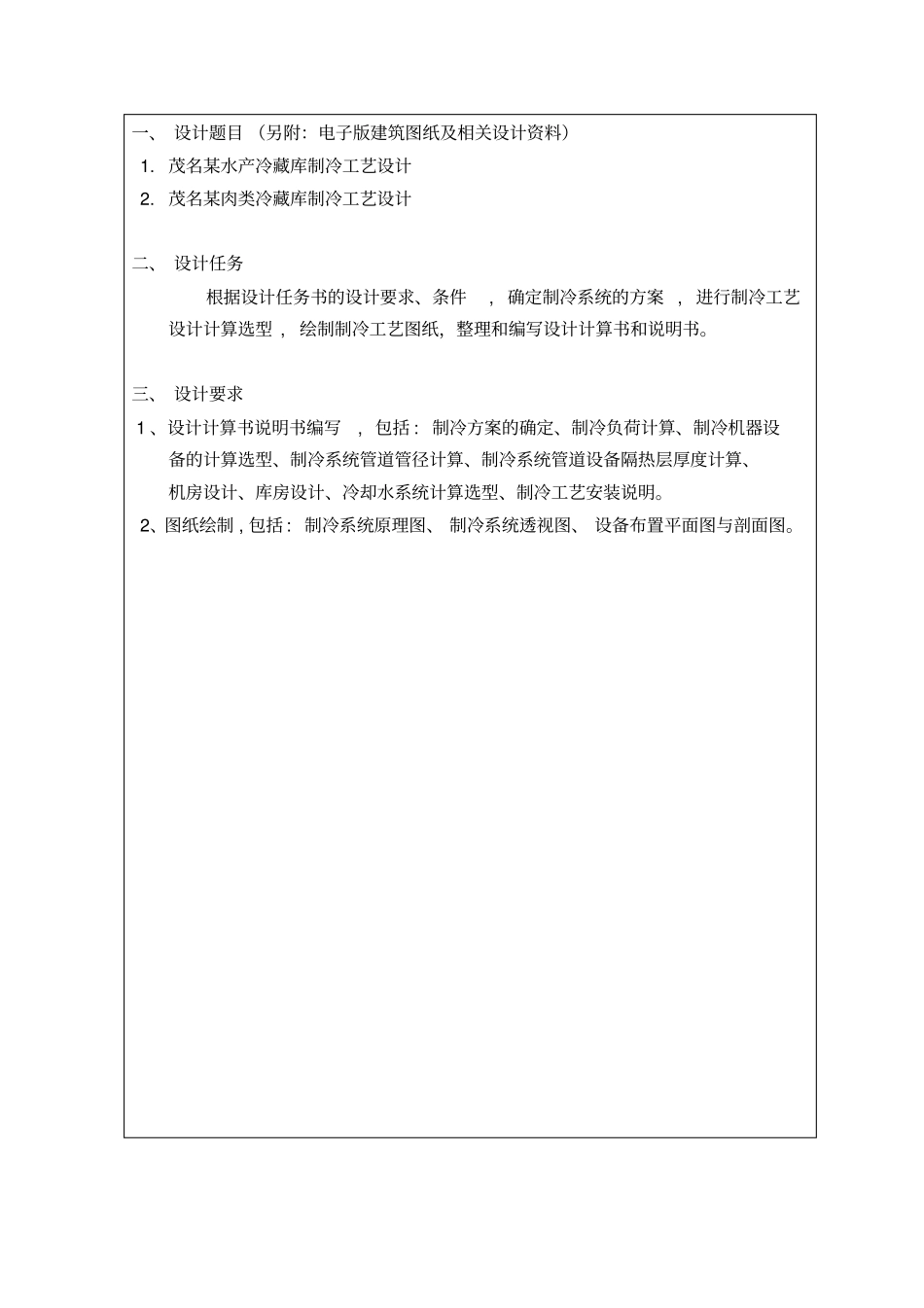

茂名职业技术学院设计任务书指导书题目：系 （部）：专业：班级：指导教师：日期：年月日设计任务书一、 设计题目 （另附：电子版建筑图纸及相关设计资料）1. 茂名某水产冷藏库制冷工艺设计2. 茂名某肉类冷藏库制冷工艺设计二、 设计任务根据设计任务书的设计要求、条件, 确定制冷系统的方案 , 进行制冷工艺设计计算选型 , 绘制制冷工艺图纸，整理和编写设计计算书和说明书。三、 设计要求 1 、设计计算书说明书编写, 包括 : 制冷方案的确定、制冷负荷计算、制冷机器设备的计算选型、制冷系统管道管径计算、制冷系统管道设备隔热层厚度计算、机房设计、库房设计、冷却水系统计算选型、制冷工艺安装说明。2、图纸绘制 , 包括 : 制冷系统原理图、 制冷系统透视图、 设备布置平面图与剖面图。目录此部分为设计目录。以下为学生毕业设计的正文部分，可根据实际情况增减页数， 其主要内容包括下列部分，规范要求另发。题目摘要关键词正文小结参考文献设计指导书一、目的与任务1、培养理论联系实际的思想， 训练综合运用已经学过的理论和实践知识去分析和解决工程实际问题的能力；2、学习制冷工艺设计的一般方法，了解和掌握冷藏库的设计过程和进行方式；3、进行基本技能训练，例如设计计算，绘制施工图纸，编制工程文件，运用设计资料、手册、标准和规范以及使用经验数据，进行经验估算和数据处理等。4、使学生树立正确的设计思想， 培养严肃认真的科学态度和严谨的工作作风、遵守纪律以及一丝不苟的敬业精神。二、选题1、每组只选一题2、如选择不平衡，由指导老师进行调配三、步骤1. 时间与内容进度安排2、 设计程序及内容毕业设计进度计划安排阶段应完成的主要工作计划时间 ( 周) 1 熟悉设计任务书，查气象参数，了解土建情况，准备相关资料 , 冷库耗冷量计算2 冷库耗冷量计算，制冷系统方案的确定3 制冷机器设备选择选型4 制冷系统管道设计及管道保温5 机房设计，库房设计6 冷却水系统计算选型、图纸绘制7 图纸绘制8 整理资料 ,提交设计成果，做答辩准备( 一) 制冷负荷计算1、熟悉设计任务书 , 查找当地气象资料，认真阅读建筑图纸,准备相关资料2、计算围护结构、货物冷间内通风换气、电动设备运转、经营操作热流量, 最后分别汇总冷却设备负荷和机械负荷( 二) 制冷系统方案设计1、制冷系统类型及采用的制冷剂种类确定2、压缩机类型的确定3、压缩级数的确定4、制冷系统供液方式的确定5、制冷系统供...
