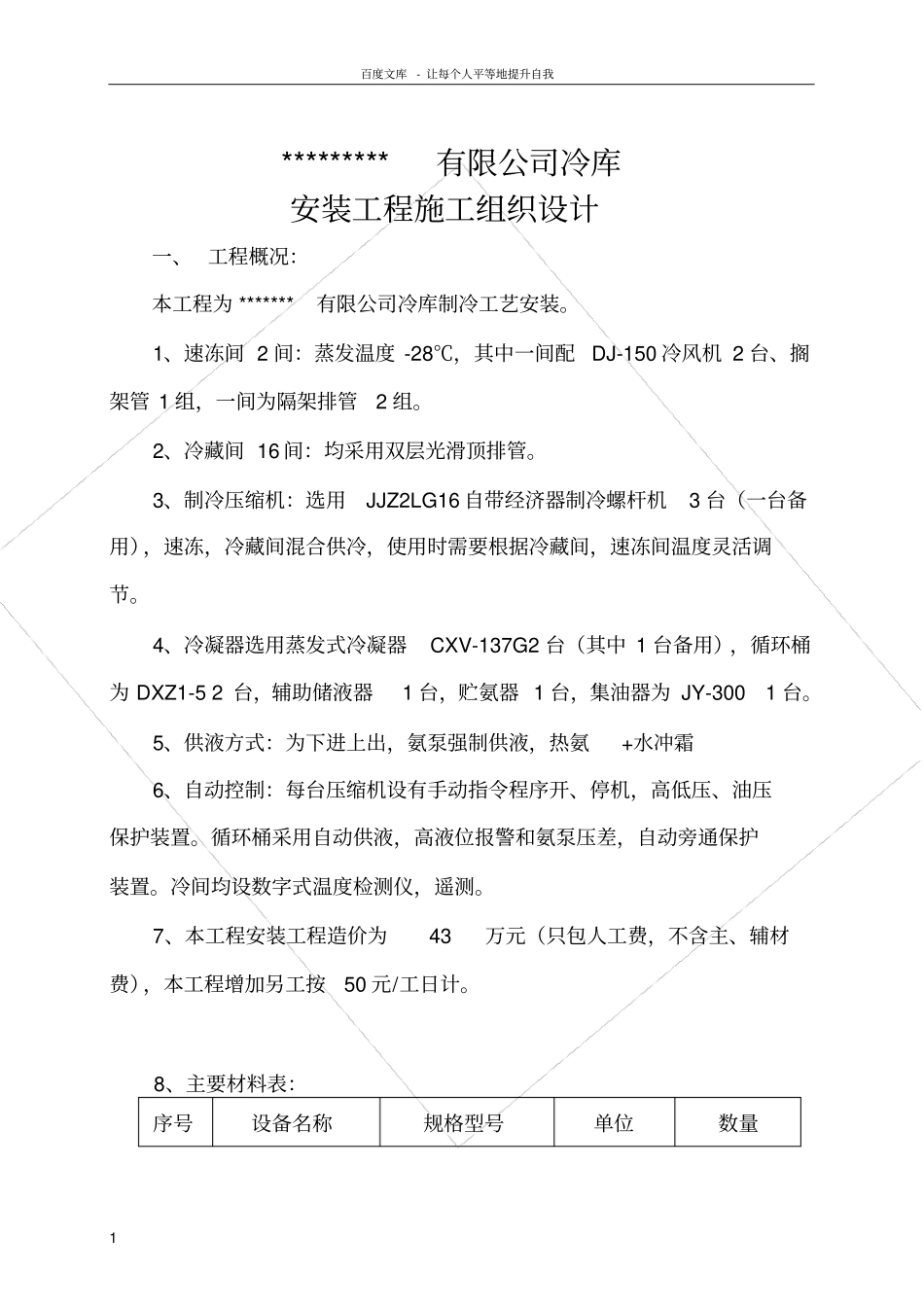

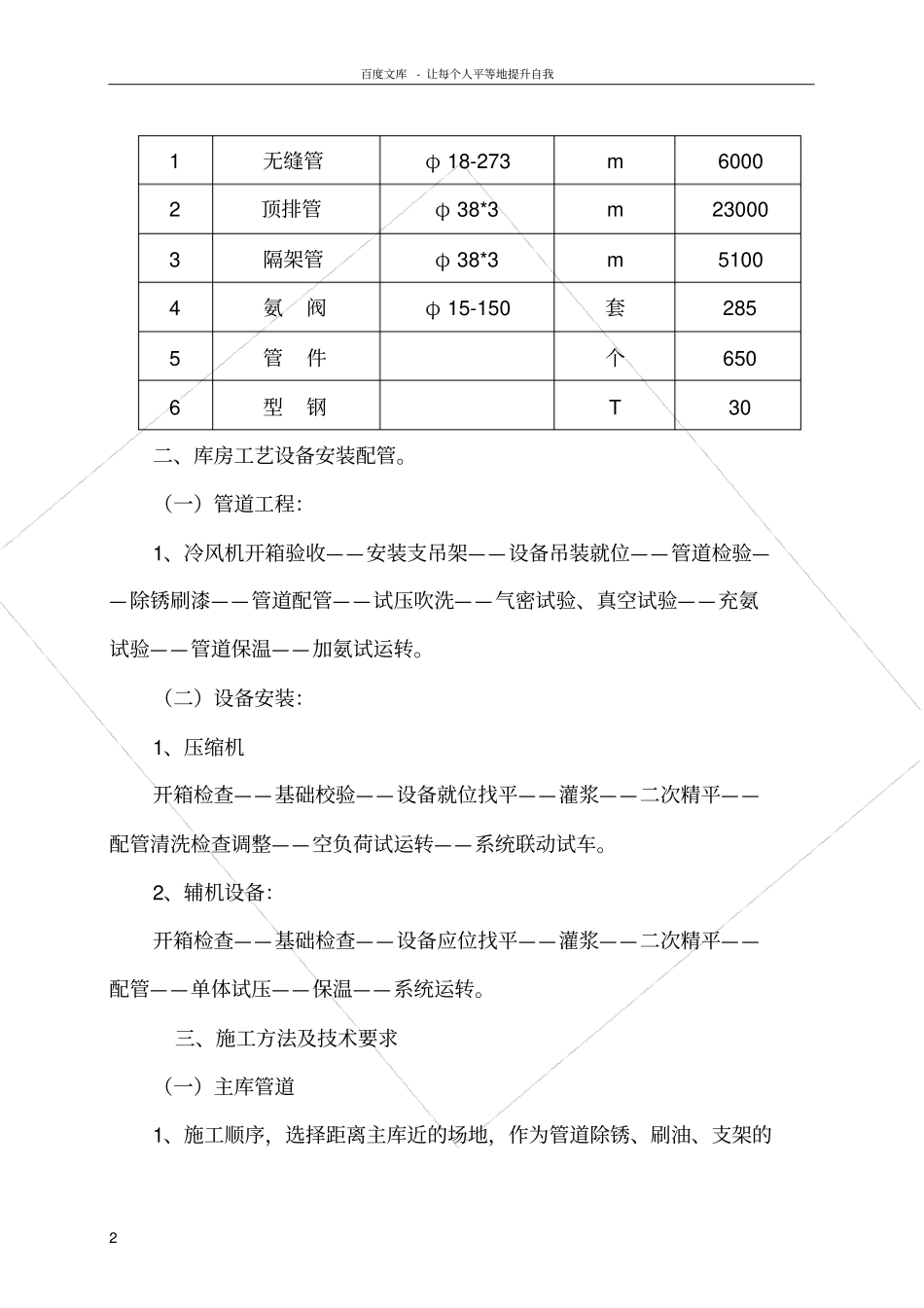

百度文库- 让每个人平等地提升自我0 ************有限公司冷库安装工程施工组织设计百度文库- 让每个人平等地提升自我1 *********有限公司冷库安装工程施工组织设计一、 工程概况：本工程为 *******有限公司冷库制冷工艺安装。1、速冻间 2 间：蒸发温度 -28℃，其中一间配DJ-150 冷风机 2 台、搁架管 1 组，一间为隔架排管2 组。2、冷藏间 16 间：均采用双层光滑顶排管。3、制冷压缩机：选用JJZ2LG16 自带经济器制冷螺杆机3 台（一台备用），速冻，冷藏间混合供冷，使用时需要根据冷藏间，速冻间温度灵活调节。4、冷凝器选用蒸发式冷凝器CXV-137G2 台（其中 1 台备用），循环桶为 DXZ1-5 2 台，辅助储液器1 台，贮氨器 1 台，集油器为 JY-300 1 台。5、供液方式：为下进上出，氨泵强制供液，热氨+水冲霜6、自动控制：每台压缩机设有手动指令程序开、停机，高低压、油压保护装置。循环桶采用自动供液，高液位报警和氨泵压差，自动旁通保护装置。冷间均设数字式温度检测仪，遥测。7、本工程安装工程造价为43 万元（只包人工费，不含主、辅材费），本工程增加另工按50 元/工日计。8、主要材料表：序号设备名称规格型号单位数量百度文库- 让每个人平等地提升自我2 1 无缝管φ 18-273 m 6000 2 顶排管φ 38*3 m 23000 3 隔架管φ 38*3 m 5100 4 氨阀φ 15-150 套285 5 管件个650 6 型钢T 30 二、库房工艺设备安装配管。（一）管道工程：1、冷风机开箱验收——安装支吊架——设备吊装就位——管道检验——除锈刷漆——管道配管——试压吹洗——气密试验、真空试验——充氨试验——管道保温——加氨试运转。（二）设备安装：1、压缩机开箱检查——基础校验——设备就位找平——灌浆——二次精平——配管清洗检查调整——空负荷试运转——系统联动试车。2、辅机设备：开箱检查——基础检查——设备应位找平——灌浆——二次精平——配管——单体试压——保温——系统运转。三、施工方法及技术要求（一）主库管道1、施工顺序，选择距离主库近的场地，作为管道除锈、刷油、支架的百度文库- 让每个人平等地提升自我3 加工场地，用于制冷工艺管道无缝管逐根检查，除锈刷油后的管道交叉堆垛待用。除过锈的管材两端用木塞塞好，防止砂石流入并不得露天放置、防止生锈，施工顺序根据现场哪一间具备条件先施工。2、除锈制作外除锈利用除锈机和手工进行除锈，内除锈利用各种型号圆钢丝刷除锈，用棉布...
