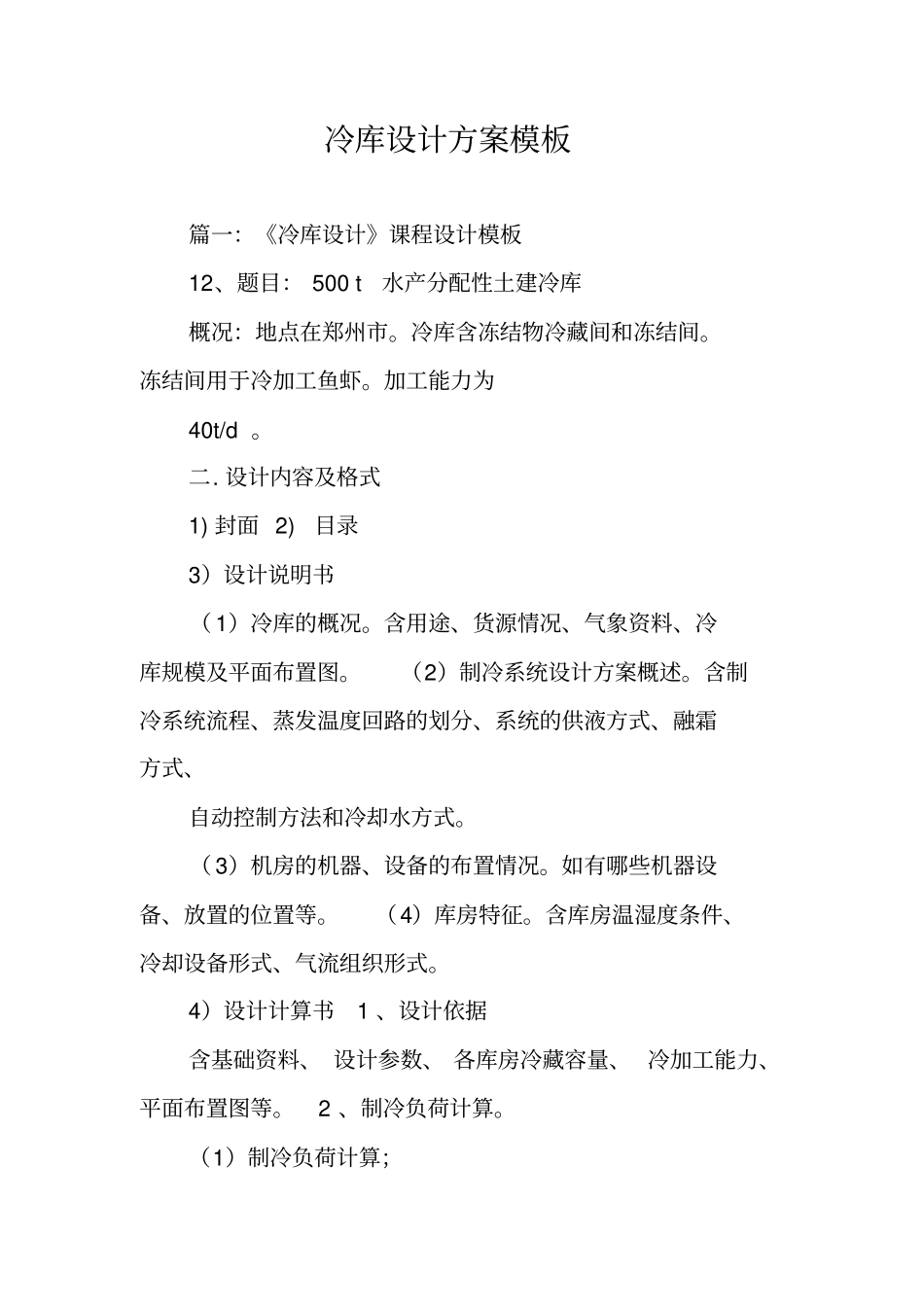

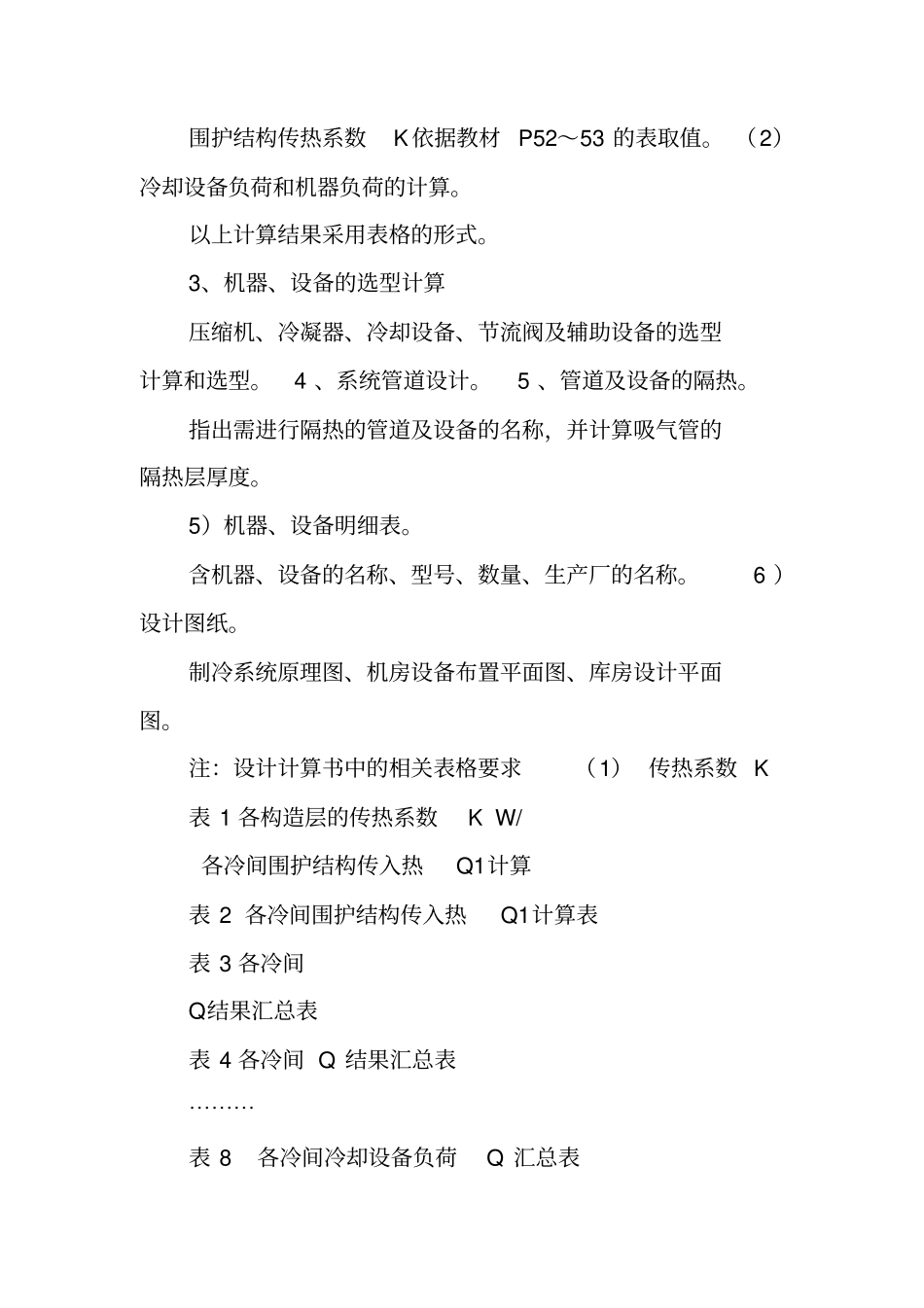

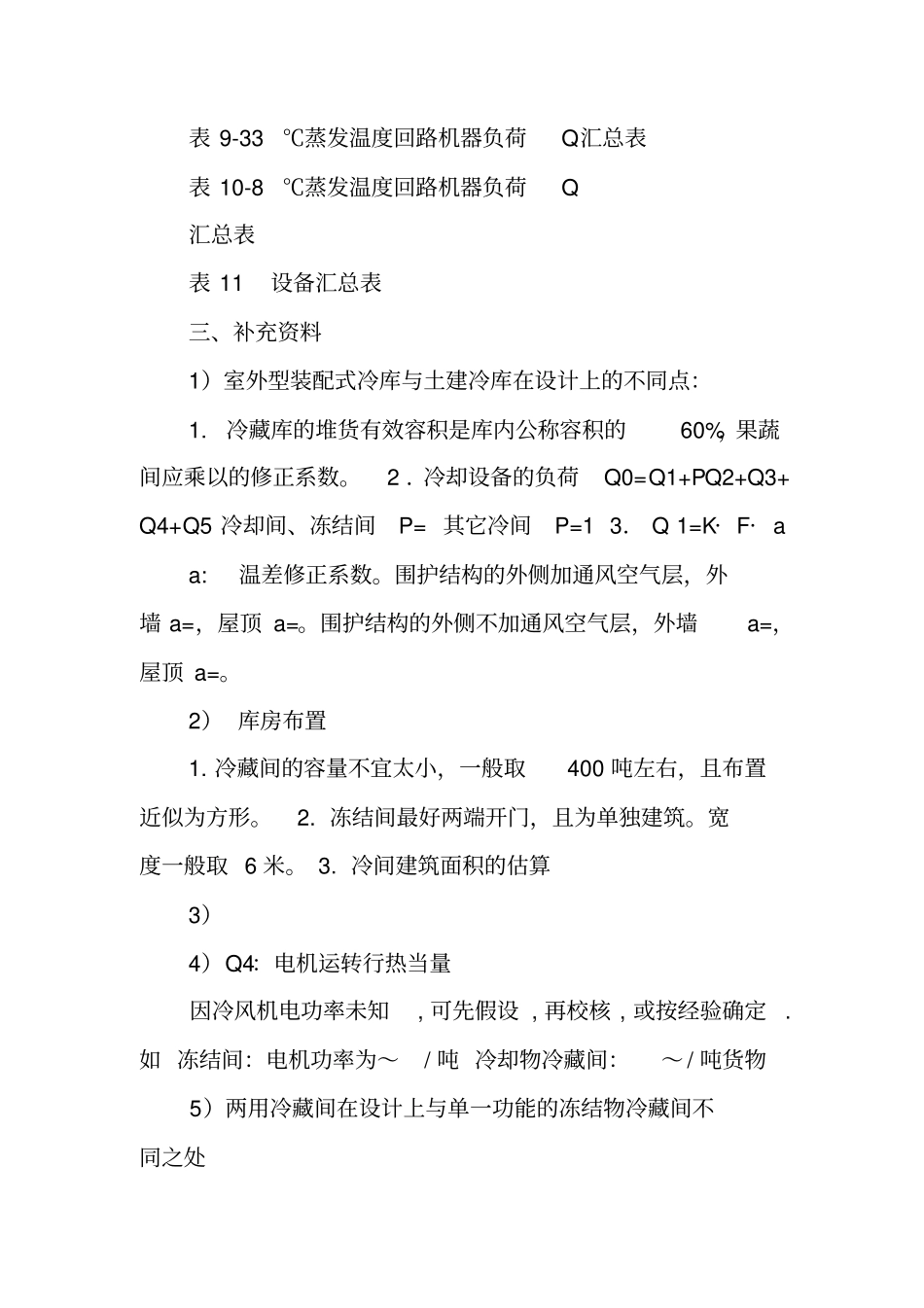

冷库设计方案模板篇一：《冷库设计》课程设计模板12、题目： 500 t水产分配性土建冷库概况：地点在郑州市。冷库含冻结物冷藏间和冻结间。冻结间用于冷加工鱼虾。加工能力为40t/d 。二. 设计内容及格式1) 封面 2)目录3）设计说明书（ 1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。（2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。（ 3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。（4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。4）设计计算书 1 、设计依据含基础资料、 设计参数、 各库房冷藏容量、 冷加工能力、平面布置图等。 2 、制冷负荷计算。（1）制冷负荷计算；围护结构传热系数K 依据教材 P52～53 的表取值。 （2）冷却设备负荷和机器负荷的计算。以上计算结果采用表格的形式。3、机器、设备的选型计算压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。 4 、系统管道设计。 5 、管道及设备的隔热。指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。5）机器、设备明细表。含机器、设备的名称、型号、数量、生产厂的名称。 6 ）设计图纸。制冷系统原理图、机房设备布置平面图、库房设计平面图。注：设计计算书中的相关表格要求（1） 传热系数 K 表 1 各构造层的传热系数K W/ 各冷间围护结构传入热Q1计算表 2 各冷间围护结构传入热Q1计算表表 3 各冷间Q结果汇总表表 4 各冷间 Q 结果汇总表⋯⋯⋯表 8 各冷间冷却设备负荷 Q 汇总表表 9-33 ℃蒸发温度回路机器负荷Q汇总表表 10-8 ℃蒸发温度回路机器负荷Q 汇总表表 11 设备汇总表三、补充资料1）室外型装配式冷库与土建冷库在设计上的不同点：1. 冷藏库的堆货有效容积是库内公称容积的60%，果蔬间应乘以的修正系数。 2 ．冷却设备的负荷Q0= Q1+P Q2+ Q3+ Q4+ Q5 冷却间、冻结间 P= 其它冷间 P=1 3． Q 1=K· F· a a: 温差修正系数。围护结构的外侧加通风空气层，外墙 a=，屋顶 a=。围护结构的外侧不加通风空气层，外墙a=，屋顶 a=。2） 库房布置1. 冷藏间的容量不宜太小，一般取400 吨左右，且布置近似为方形。 2. 冻结间最好两端开门，且为单独建筑。宽度一般取 6 米。 3. 冷间建筑面积的估算3）4）Q4：电机运转行热当量因冷风机电功率未知,...
