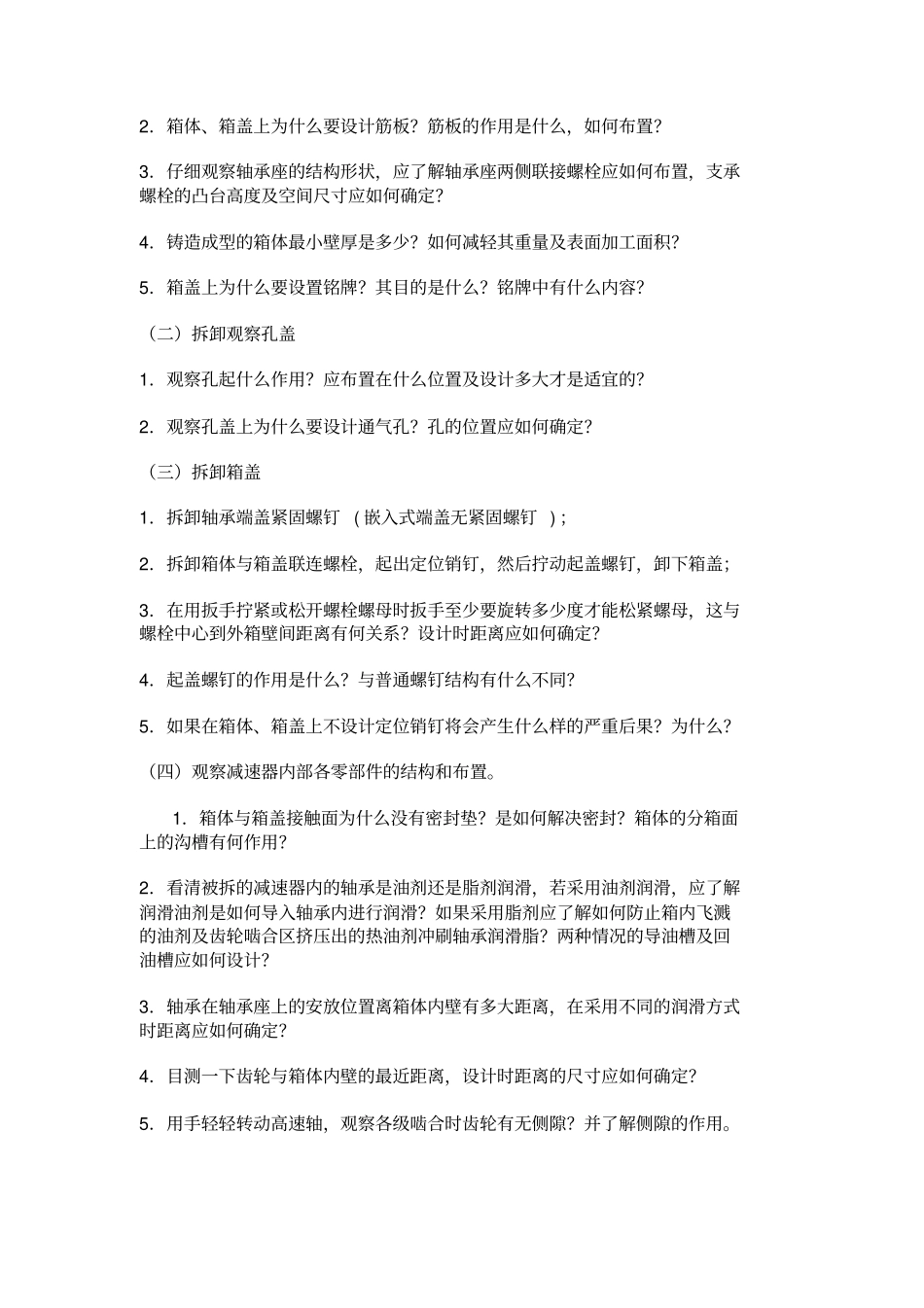

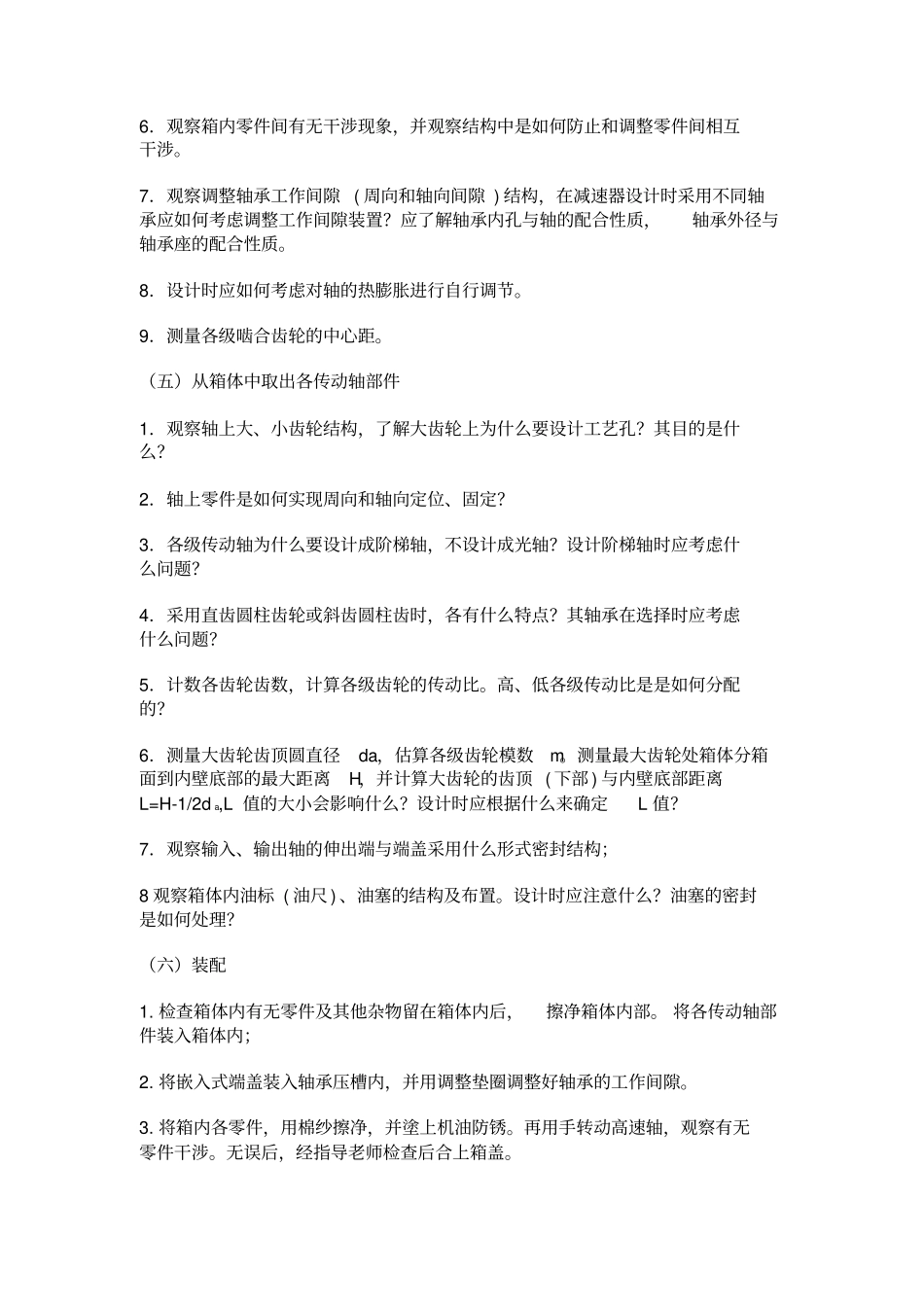

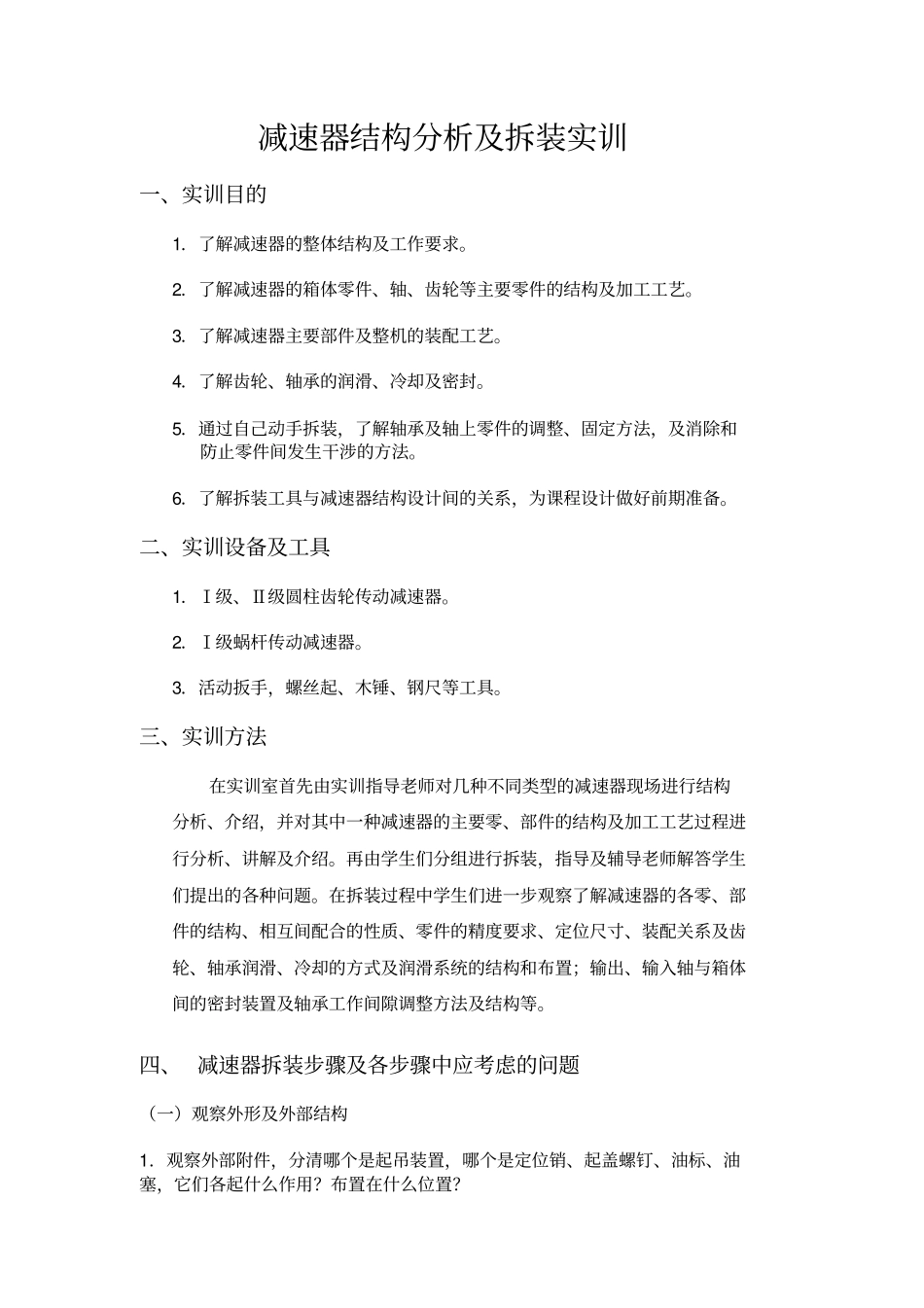

减速器结构分析及拆装实训一、实训目的1．了解减速器的整体结构及工作要求。2．了解减速器的箱体零件、轴、齿轮等主要零件的结构及加工工艺。3．了解减速器主要部件及整机的装配工艺。4．了解齿轮、轴承的润滑、冷却及密封。5．通过自己动手拆装，了解轴承及轴上零件的调整、固定方法，及消除和防止零件间发生干涉的方法。6．了解拆装工具与减速器结构设计间的关系，为课程设计做好前期准备。二、实训设备及工具1．Ⅰ级、Ⅱ级圆柱齿轮传动减速器。2．Ⅰ级蜗杆传动减速器。3．活动扳手，螺丝起、木锤、钢尺等工具。三、实训方法在实训室首先由实训指导老师对几种不同类型的减速器现场进行结构分析、介绍，并对其中一种减速器的主要零、部件的结构及加工工艺过程进行分析、讲解及介绍。再由学生们分组进行拆装，指导及辅导老师解答学生们提出的各种问题。在拆装过程中学生们进一步观察了解减速器的各零、部件的结构、相互间配合的性质、零件的精度要求、定位尺寸、装配关系及齿轮、轴承润滑、冷却的方式及润滑系统的结构和布置；输出、输入轴与箱体间的密封装置及轴承工作间隙调整方法及结构等。四、 减速器拆装步骤及各步骤中应考虑的问题（一）观察外形及外部结构1．观察外部附件，分清哪个是起吊装置，哪个是定位销、起盖螺钉、油标、油塞，它们各起什么作用？布置在什么位置？2．箱体、箱盖上为什么要设计筋板？筋板的作用是什么，如何布置？3．仔细观察轴承座的结构形状，应了解轴承座两侧联接螺栓应如何布置，支承螺栓的凸台高度及空间尺寸应如何确定？4．铸造成型的箱体最小壁厚是多少？如何减轻其重量及表面加工面积？5．箱盖上为什么要设置铭牌？其目的是什么？铭牌中有什么内容？（二）拆卸观察孔盖1．观察孔起什么作用？应布置在什么位置及设计多大才是适宜的？2．观察孔盖上为什么要设计通气孔？孔的位置应如何确定？（三）拆卸箱盖1．拆卸轴承端盖紧固螺钉 ( 嵌入式端盖无紧固螺钉 ) ；2．拆卸箱体与箱盖联连螺栓，起出定位销钉，然后拧动起盖螺钉，卸下箱盖；3．在用扳手拧紧或松开螺栓螺母时扳手至少要旋转多少度才能松紧螺母，这与螺栓中心到外箱壁间距离有何关系？设计时距离应如何确定？4．起盖螺钉的作用是什么？与普通螺钉结构有什么不同？5．如果在箱体、箱盖上不设计定位销钉将会产生什么样的严重后果？为什么？（四）观察减速器内部各零部件的结构和布置。1．箱体与箱盖接触面为什么没有密封垫？是如何解决密封？箱体的...
