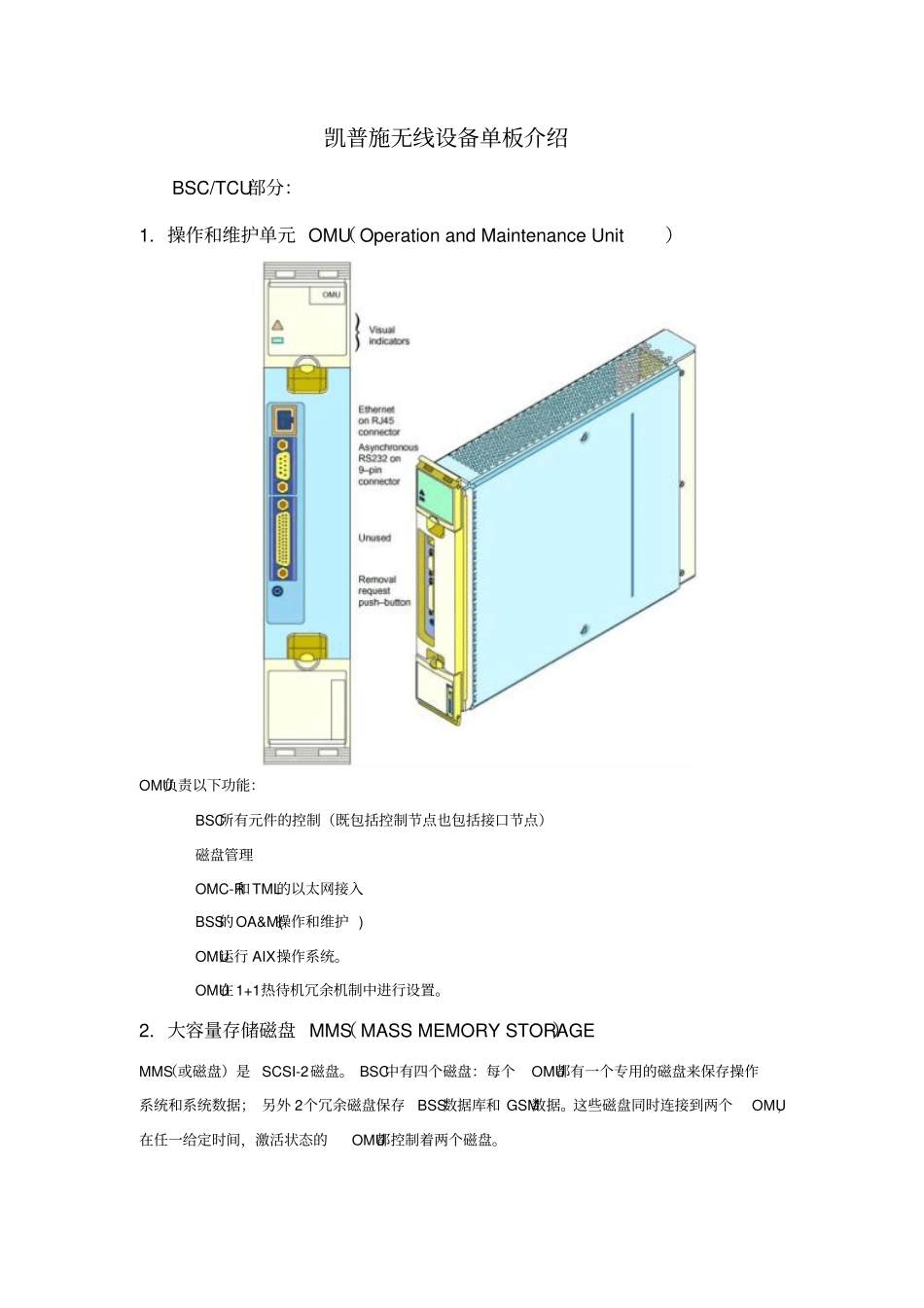

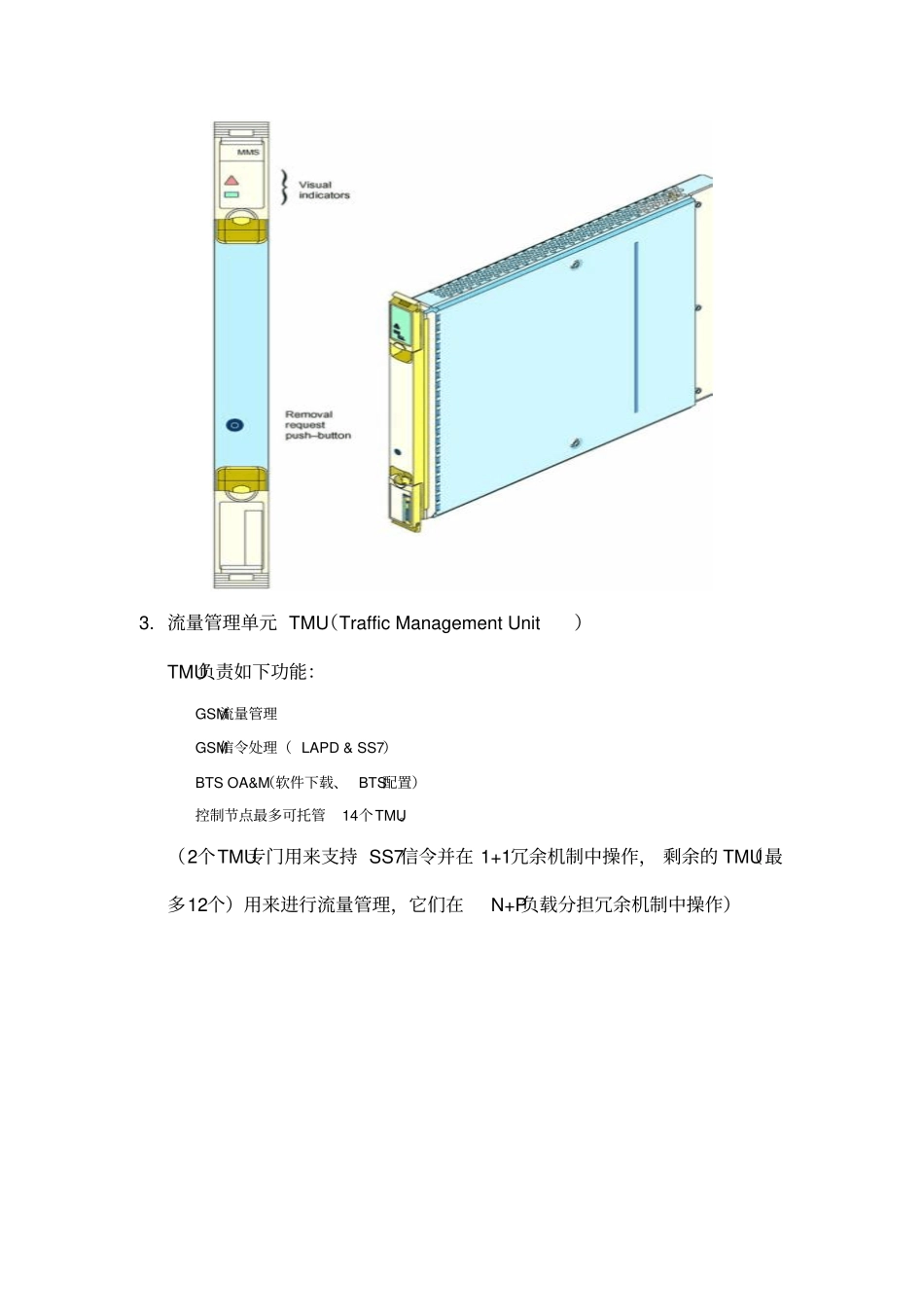

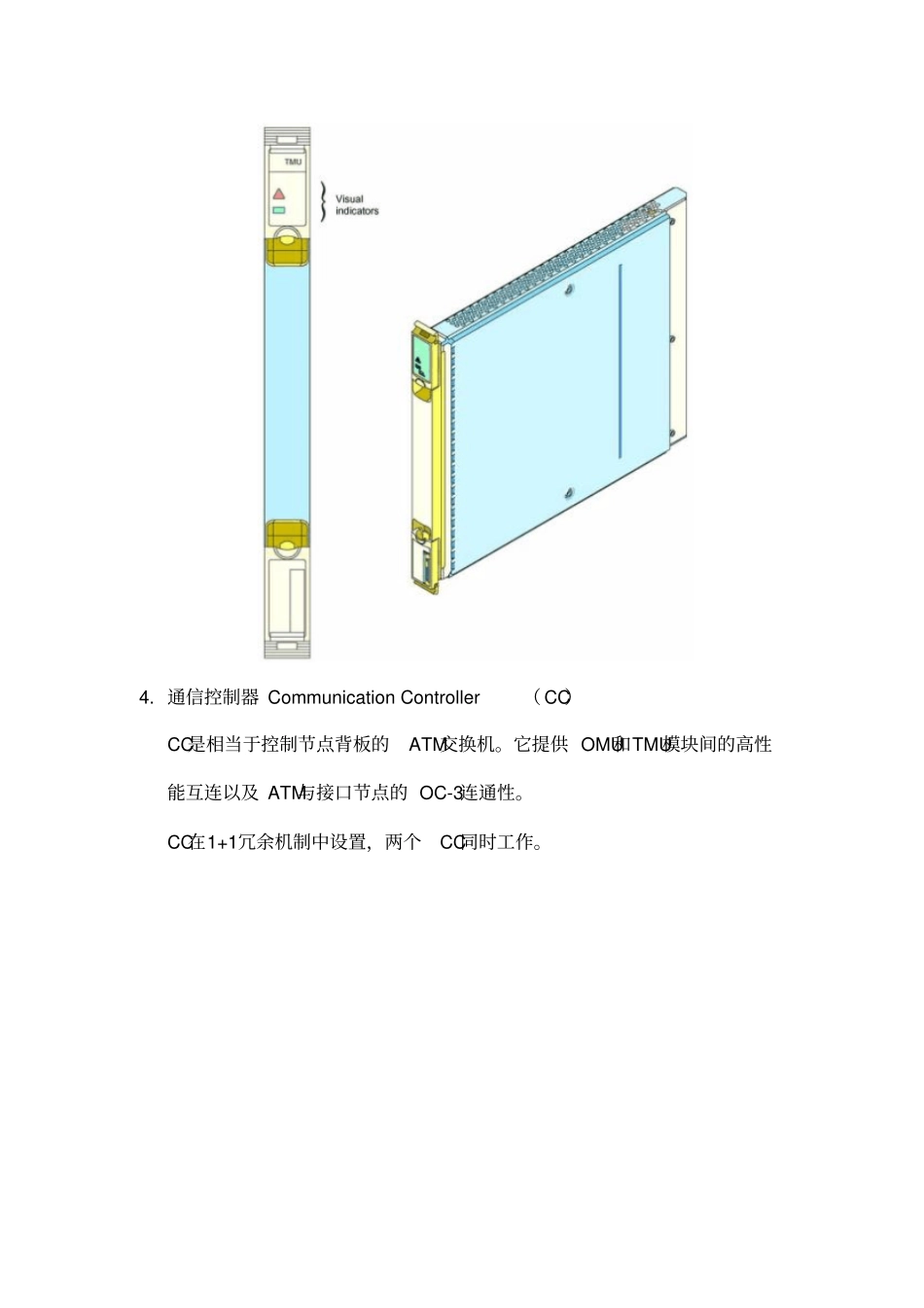

凯普施无线设备单板介绍BSC/TCU部分:1. 操作和维护单元 OMU( Operation and Maintenance Unit)OMU负责以下功能:BSC所有元件的控制(既包括控制节点也包括接口节点)磁盘管理OMC-R和TML的以太网接入BSS的OA&M(操作和维护 ) OMU运行 AIX操作系统。OMU在1+1热待机冗余机制中进行设置。2. 大容量存储磁盘 MMS( MASS MEMORY STORAGE)MMS(或磁盘)是 SCSI-2磁盘。 BSC中有四个磁盘:每个OMU都有一个专用的磁盘来保存操作系统和系统数据; 另外 2个冗余磁盘保存BSS数据库和 GSM数据。这些磁盘同时连接到两个OMU,在任一给定时间,激活状态的OMU都控制着两个磁盘。3. 流量管理单元 TMU(Traffic Management Unit)TMU负责如下功能:GSM流量管理GSM信令处理( LAPD & SS7)BTS OA&M(软件下载、 BTS配置)控制节点最多可托管14个TMU。(2个TMU专门用来支持 SS7信令并在 1+1冗余机制中操作, 剩余的 TMU(最多12个)用来进行流量管理,它们在N+P负载分担冗余机制中操作)4. 通信控制器 Communication Controller ( CC)CC是相当于控制节点背板的ATM交换机。它提供 OMU和TMU模块间的高性能互连以及 ATM与接口节点的 OC-3连通性。CC在1+1冗余机制中设置,两个CC同时工作。5. 机架接口模块 Shelf Interface Module(SIM)SIM模块为各节点提供–48V的电源。为了确保冗余性,有两个SIM同时处于活动状态。6. 通用设备模块 Common Equipment Module( CEM)CEM控制着接口节点资源模块,同时为波谱平台以及时钟同步和64 kbps流量交换提供 OA&M接口。CEM在1+1热待机冗余机制中进行设置。7. ATM资源模块 ATM Resource Module (ATM RM)ATM RM执行控制节点 ATM信元和接口节点电路间的适配。它提供AAL-1适配来传输 LAPD和SS7链路,提供 AAL-5适配来传输控制节点和接口节点间的 OA&M和呼叫处理信令。ATM RM在1+1冗余机制中设置,两个模块同时工作。8. 8K电路交换矩阵资源模块8K ResourceModule ( 8kRM)8K RM提供子速率交换功能,因为CEM只能在 DS0(64 kbps)层交换。它可以在 8、16、32和64 kbps PCM信道上交换。8K RM在1+1热待机冗余机制中设置。9. 低速接入资源综合体Low Speed Access Resource Complex(LSA RC)LSA是PCM接口模块,它被称为“资源综合体”,因为它由微型背板上的3个主板组成,并占用3个插槽: 2个处于 1+1热待机冗余状态的IEM(接口电子模块) 和 1...
