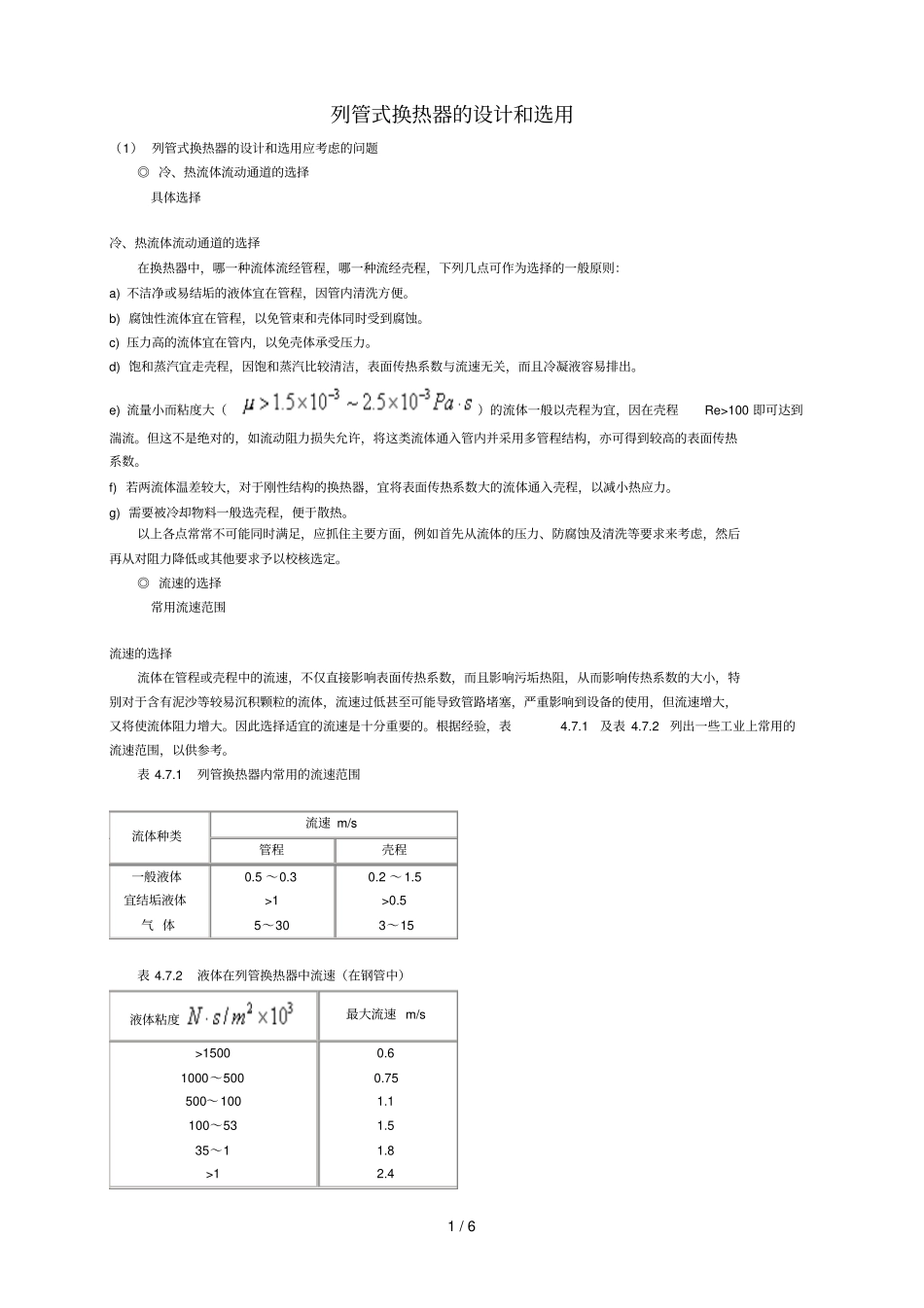

1 / 6 列管式换热器的设计和选用（1） 列管式换热器的设计和选用应考虑的问题◎ 冷、热流体流动通道的选择具体选择冷、热流体流动通道的选择在换热器中，哪一种流体流经管程，哪一种流经壳程，下列几点可作为选择的一般原则：a) 不洁净或易结垢的液体宜在管程，因管内清洗方便。b) 腐蚀性流体宜在管程，以免管束和壳体同时受到腐蚀。c) 压力高的流体宜在管内，以免壳体承受压力。d) 饱和蒸汽宜走壳程，因饱和蒸汽比较清洁，表面传热系数与流速无关，而且冷凝液容易排出。e) 流量小而粘度大（）的流体一般以壳程为宜，因在壳程Re>100 即可达到湍流。但这不是绝对的，如流动阻力损失允许，将这类流体通入管内并采用多管程结构，亦可得到较高的表面传热系数。f) 若两流体温差较大，对于刚性结构的换热器，宜将表面传热系数大的流体通入壳程，以减小热应力。g) 需要被冷却物料一般选壳程，便于散热。以上各点常常不可能同时满足，应抓住主要方面，例如首先从流体的压力、防腐蚀及清洗等要求来考虑，然后再从对阻力降低或其他要求予以校核选定。◎ 流速的选择常用流速范围流速的选择流体在管程或壳程中的流速，不仅直接影响表面传热系数，而且影响污垢热阻，从而影响传热系数的大小，特别对于含有泥沙等较易沉积颗粒的流体，流速过低甚至可能导致管路堵塞，严重影响到设备的使用，但流速增大，又将使流体阻力增大。因此选择适宜的流速是十分重要的。根据经验，表4.7.1及表 4.7.2列出一些工业上常用的流速范围，以供参考。表 4.7.1 列管换热器内常用的流速范围流体种类流速 m/s 管程壳程一般液体宜结垢液体气 体0.5 ～0.3 >1 5～30 0.2 ～ 1.5 >0.5 3～15 表 4.7.2 液体在列管换热器中流速（在钢管中）液体粘度最大流速 m/s >1500 1000～500 500～ 100 100～53 35～1 >1 0.6 0.75 1.1 1.5 1.8 2.4 2 / 6 ◎ 流动方式的选择流动方式选择流动方式的选择除逆流和并流之外，在列管式换热器中冷、热流体还可以作各种多管程多壳程的复杂流动。当流量一定时，管程或壳程越多，表面传热系数越大，对传热过程越有利。但是，采用多管程或多壳程必导致流体阻力损失，即输送流体的动力费用增加。因此，在决定换热器的程数时，需权衡传热和流体输送两方面的损失。当采用多管程或多壳程时，列管式换热器内的流动形式复杂，对数平均值的温差要加以修正，具体修正方法见4.4 节。◎ 换热管规格和排列的选择具体选择换...
