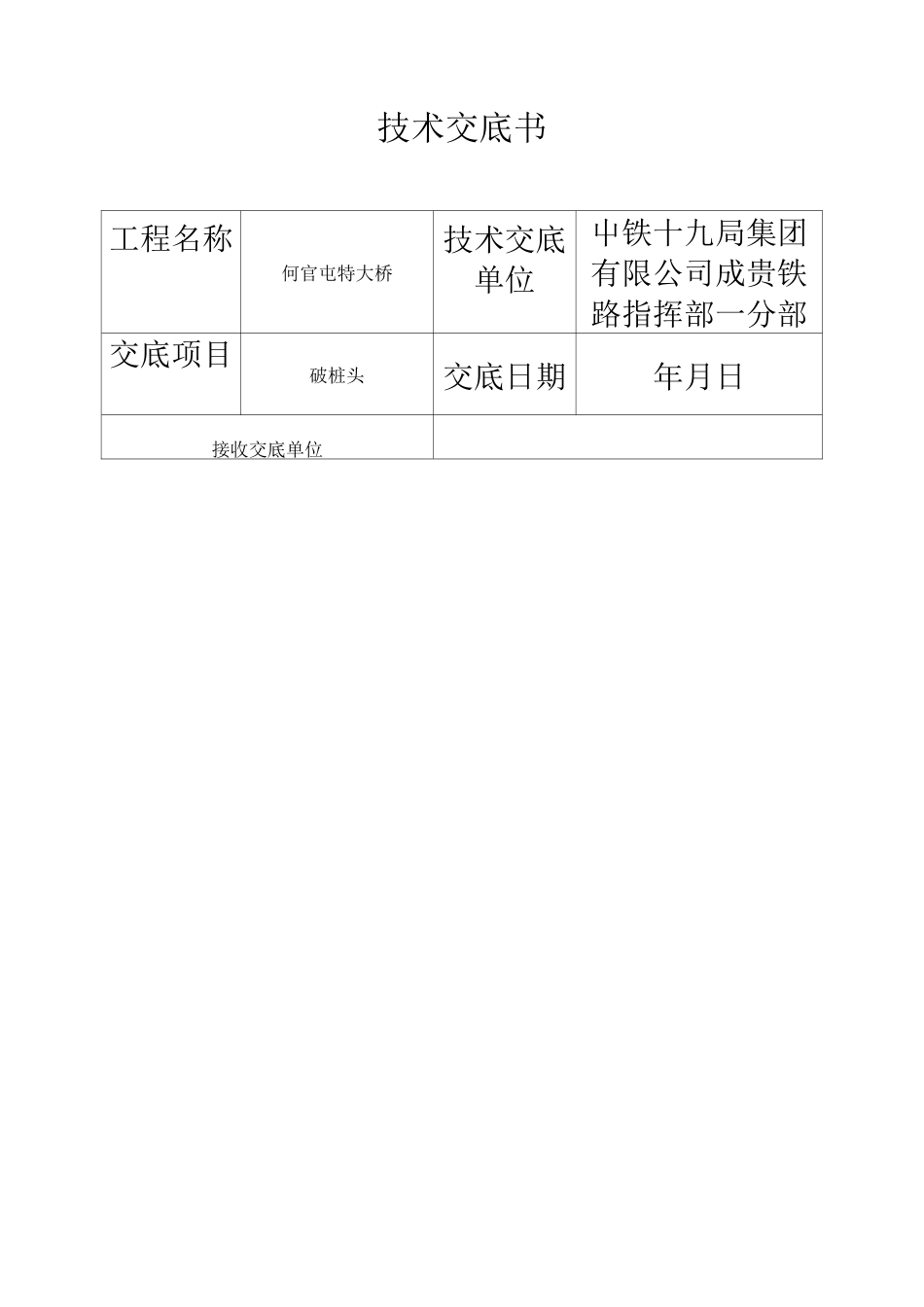

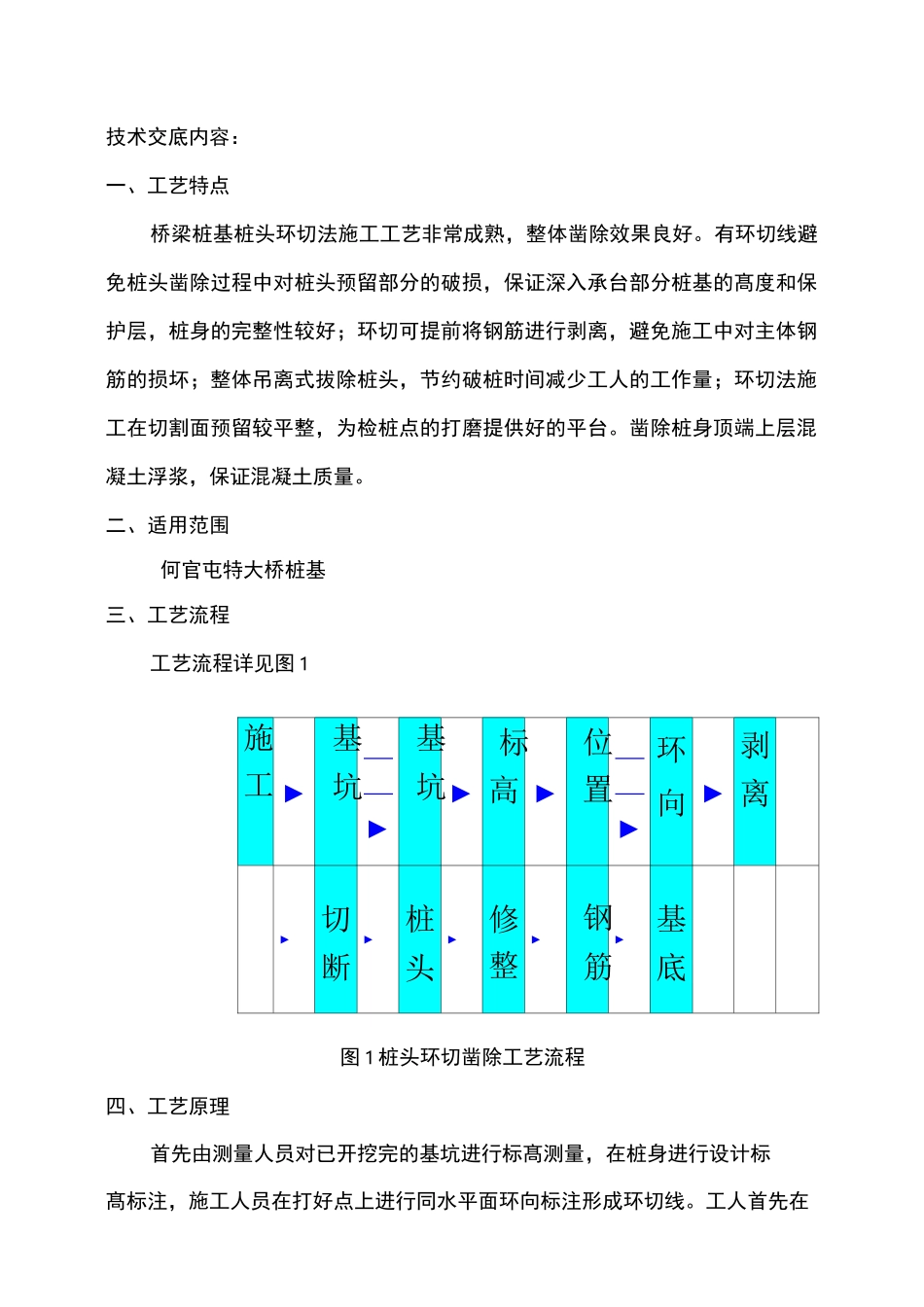

破桩头技术交底技术交底书工程名称何官屯特大桥技术交底单位屮铁十九局集团有限公司成贵铁路指挥部一分部交底项目破桩头交底日期年月日接收交底单位技术交底内容:一、工艺特点桥梁桩基桩头环切法施工工艺非常成熟,整体凿除效果良好。有环切线避免桩头凿除过程中对桩头预留部分的破损,保证深入承台部分桩基的髙度和保护层,桩身的完整性较好;环切可提前将钢筋进行剥离,避免施工中对主体钢筋的损坏;整体吊离式拔除桩头,节约破桩时间减少工人的工作量;环切法施工在切割面预留较平整,为检桩点的打磨提供好的平台。凿除桩身顶端上层混凝土浮浆,保证混凝土质量。二、适用范围何官屯特大桥桩基三、工艺流程工艺流程详见图 1施工 ►基坑——►基坑►标高 ►位置——►环向 ►剥离►切断►桩头►修整►钢筋►基底图 1 桩头环切凿除工艺流程四、工艺原理首先由测量人员对已开挖完的基坑进行标髙测量,在桩身进行设计标髙标注,施工人员在打好点上进行同水平面环向标注形成环切线。工人首先在换切线处用手持切割机进行深 3cm 环向切割,切割完后将用手持风镐将钢筋进行剥离破除,再在环切线处对称环向分布打入楔子将要吊离桩身部分与预留部分进行分离,待要吊离桩身脱离后,用吊车将其吊离。最后将桩头采用手持打磨机进行修整。五、施工机具主要施工机具如表 1 所示。表 1 主要施工机具名称单位数量备注1.5m3空压机1风镐把2凿岩打孔机把1手持混凝土切割机个1钢筋保护层测定仪台125T 汽车吊1起重钢丝绳副2六、施工工艺1、钢筋笼制作为了保证环切后混凝土剥离过程不损伤钢筋,提髙剥离效率和质量,在钢筋制作完成后在顶部按照桩长度安装 PVC 管。如图 6.1 所示。钢筋制作时,钢筋笼顶部弯钩暂时不设置,待桩头混凝土凿除后预弯;钢筋笼 PVC 管安装后,用透明胶带包裹钢筋外露部分和 PVC 管,保证混凝土浇筑过程中 PVC 和钢筋不产生握裹。____—-1■,=■■»^**^'J—. 三钢筋锚入承台设置2、放样、基坑开挖待桩基强度达到设计强度后,工程技术人员对该墩承台位置进行测量放样,打上木桩,做好防护,并对承台开挖线撒上石灰线。挖机进场开挖时,并提前告知挖机司机开挖深度,技术人员现场旁站抄平,已防止超挖。基坑采用放坡开挖,根据承台基坑开挖深度及现场地质,计算出开挖坡度图 6.1台承基坑周辺护檻平面图 6.2 基坑开挖示意及开挖尺寸。开挖至距承台底标髙 5〜30cm,采用人工开挖清理并找平,并采用挖机或人工在基坑边坡...
