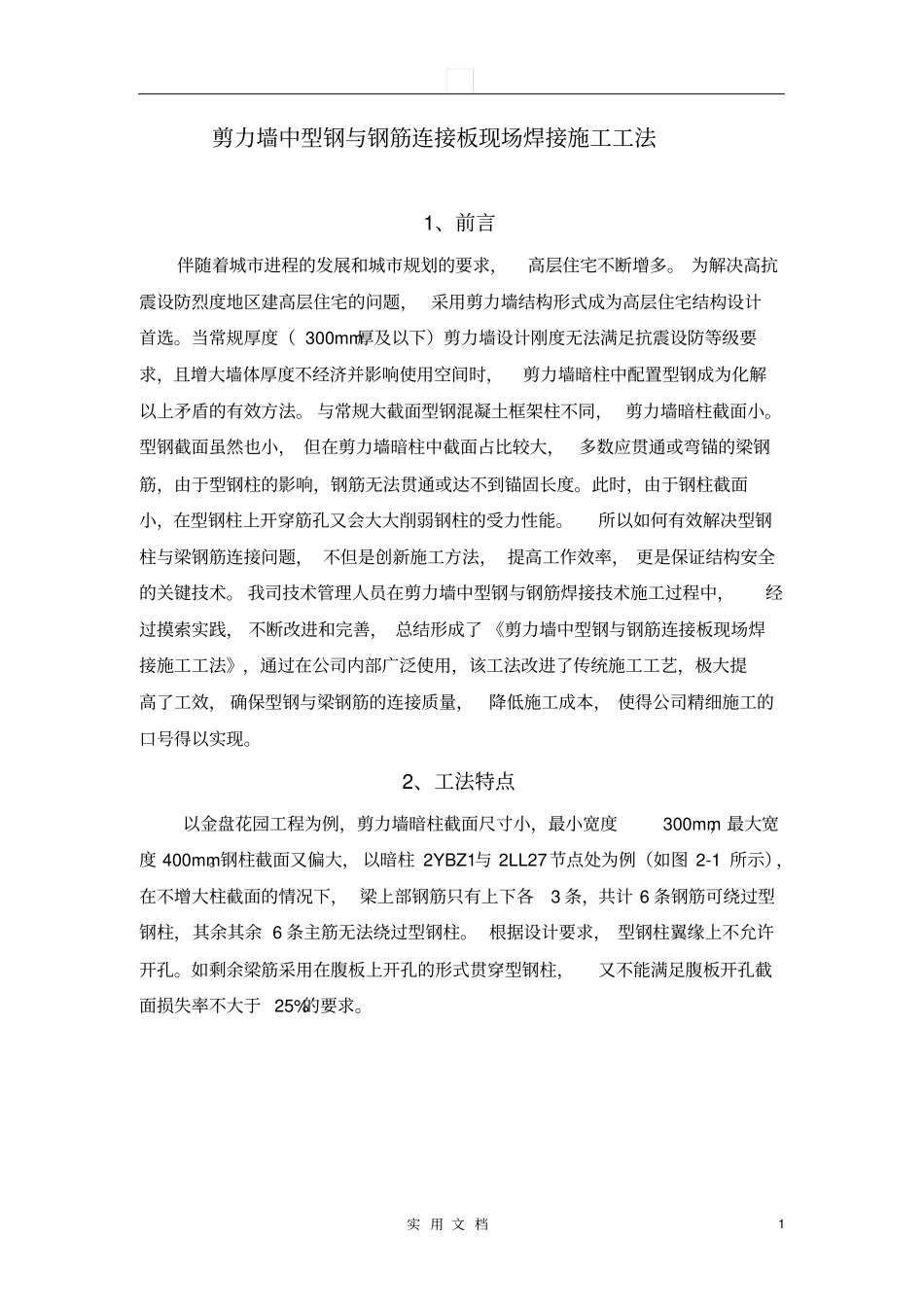

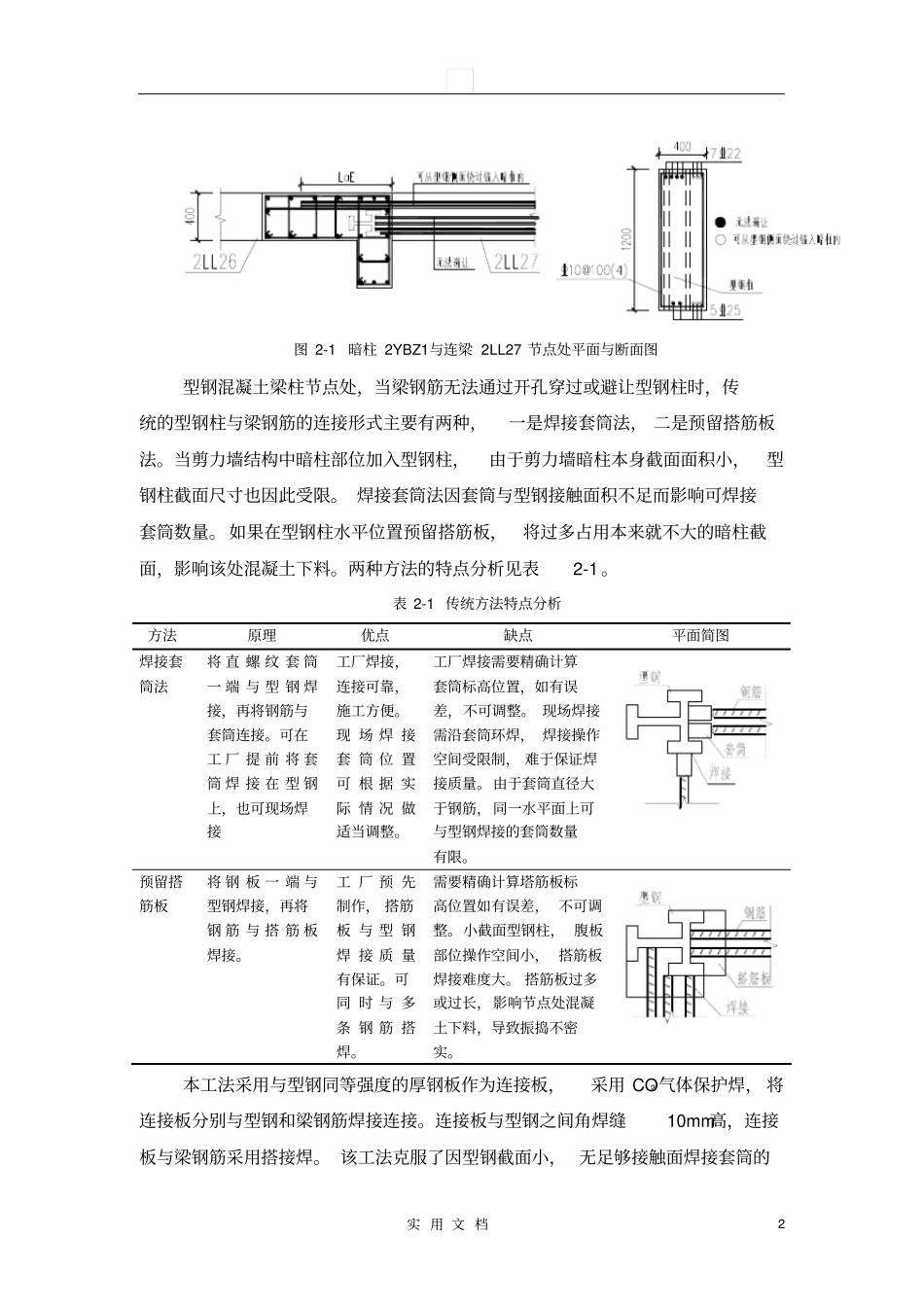

实 用 文 档1 剪力墙中型钢与钢筋连接板现场焊接施工工法1、前言伴随着城市进程的发展和城市规划的要求，高层住宅不断增多。 为解决高抗震设防烈度地区建高层住宅的问题， 采用剪力墙结构形式成为高层住宅结构设计首选。当常规厚度（ 300mm厚及以下）剪力墙设计刚度无法满足抗震设防等级要求，且增大墙体厚度不经济并影响使用空间时，剪力墙暗柱中配置型钢成为化解以上矛盾的有效方法。 与常规大截面型钢混凝土框架柱不同， 剪力墙暗柱截面小。型钢截面虽然也小， 但在剪力墙暗柱中截面占比较大，多数应贯通或弯锚的梁钢筋，由于型钢柱的影响，钢筋无法贯通或达不到锚固长度。此时，由于钢柱截面小，在型钢柱上开穿筋孔又会大大削弱钢柱的受力性能。所以如何有效解决型钢柱与梁钢筋连接问题， 不但是创新施工方法， 提高工作效率， 更是保证结构安全的关键技术。 我司技术管理人员在剪力墙中型钢与钢筋焊接技术施工过程中，经过摸索实践， 不断改进和完善， 总结形成了 《剪力墙中型钢与钢筋连接板现场焊接施工工法》，通过在公司内部广泛使用，该工法改进了传统施工工艺，极大提高了工效， 确保型钢与梁钢筋的连接质量，降低施工成本， 使得公司精细施工的口号得以实现。2、工法特点以金盘花园工程为例，剪力墙暗柱截面尺寸小，最小宽度300mm，最大宽度 400mm。钢柱截面又偏大， 以暗柱 2YBZ1与 2LL27节点处为例（如图 2-1 所示），在不增大柱截面的情况下， 梁上部钢筋只有上下各3 条，共计 6 条钢筋可绕过型钢柱，其余其余 6 条主筋无法绕过型钢柱。 根据设计要求， 型钢柱翼缘上不允许开孔。如剩余梁筋采用在腹板上开孔的形式贯穿型钢柱，又不能满足腹板开孔截面损失率不大于 25%的要求。实 用 文 档2 图 2-1 暗柱 2YBZ1与连梁 2LL27 节点处平面与断面图型钢混凝土梁柱节点处，当梁钢筋无法通过开孔穿过或避让型钢柱时，传统的型钢柱与梁钢筋的连接形式主要有两种，一是焊接套筒法， 二是预留搭筋板法。当剪力墙结构中暗柱部位加入型钢柱，由于剪力墙暗柱本身截面面积小，型钢柱截面尺寸也因此受限。 焊接套筒法因套筒与型钢接触面积不足而影响可焊接套筒数量。 如果在型钢柱水平位置预留搭筋板，将过多占用本来就不大的暗柱截面，影响该处混凝土下料。两种方法的特点分析见表2-1 。表 2-1 传统方法特点分析方法原理优点缺点平面简图焊接套筒法将 直 螺 纹 套 筒一 端 与 型 钢 焊...
