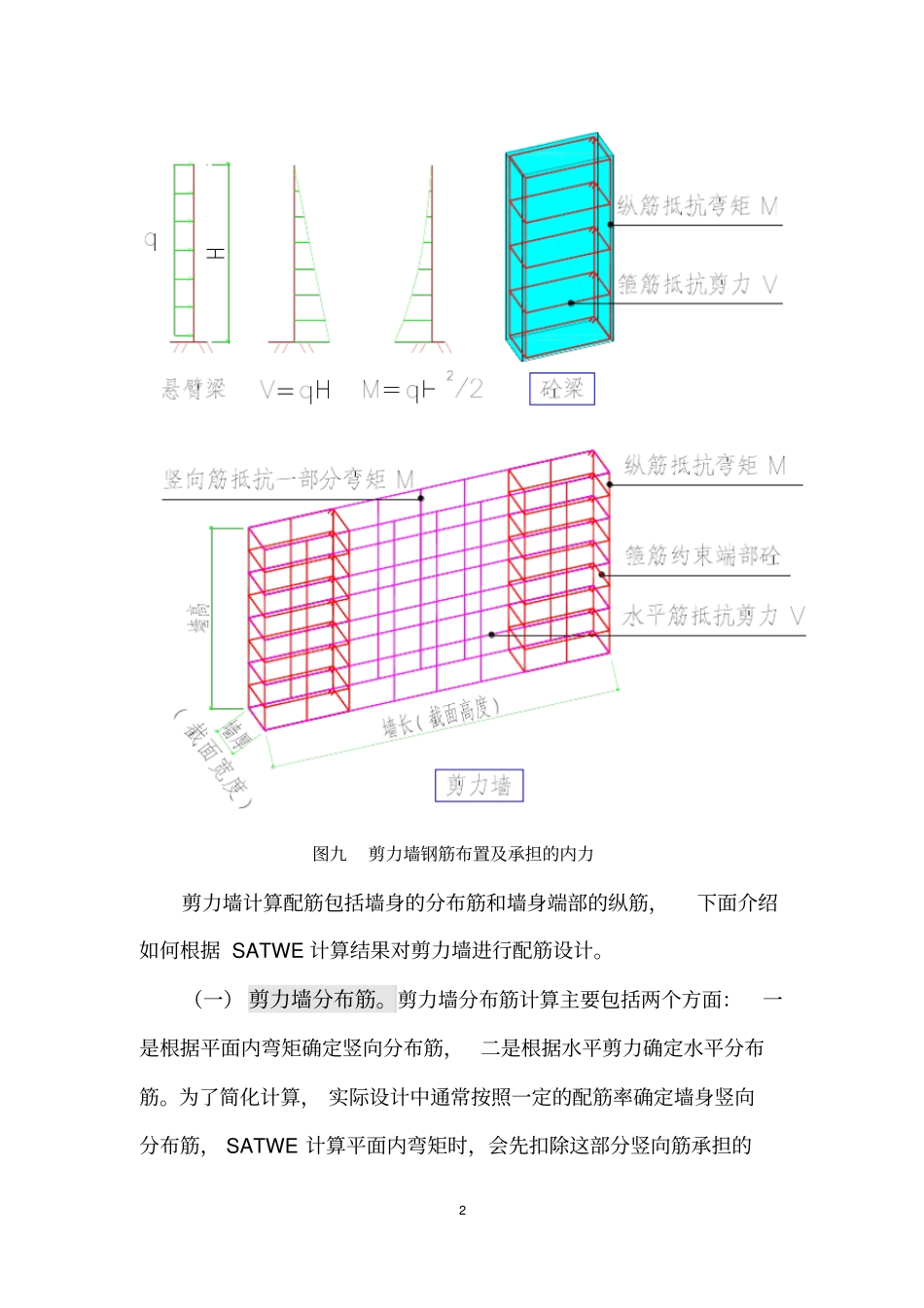

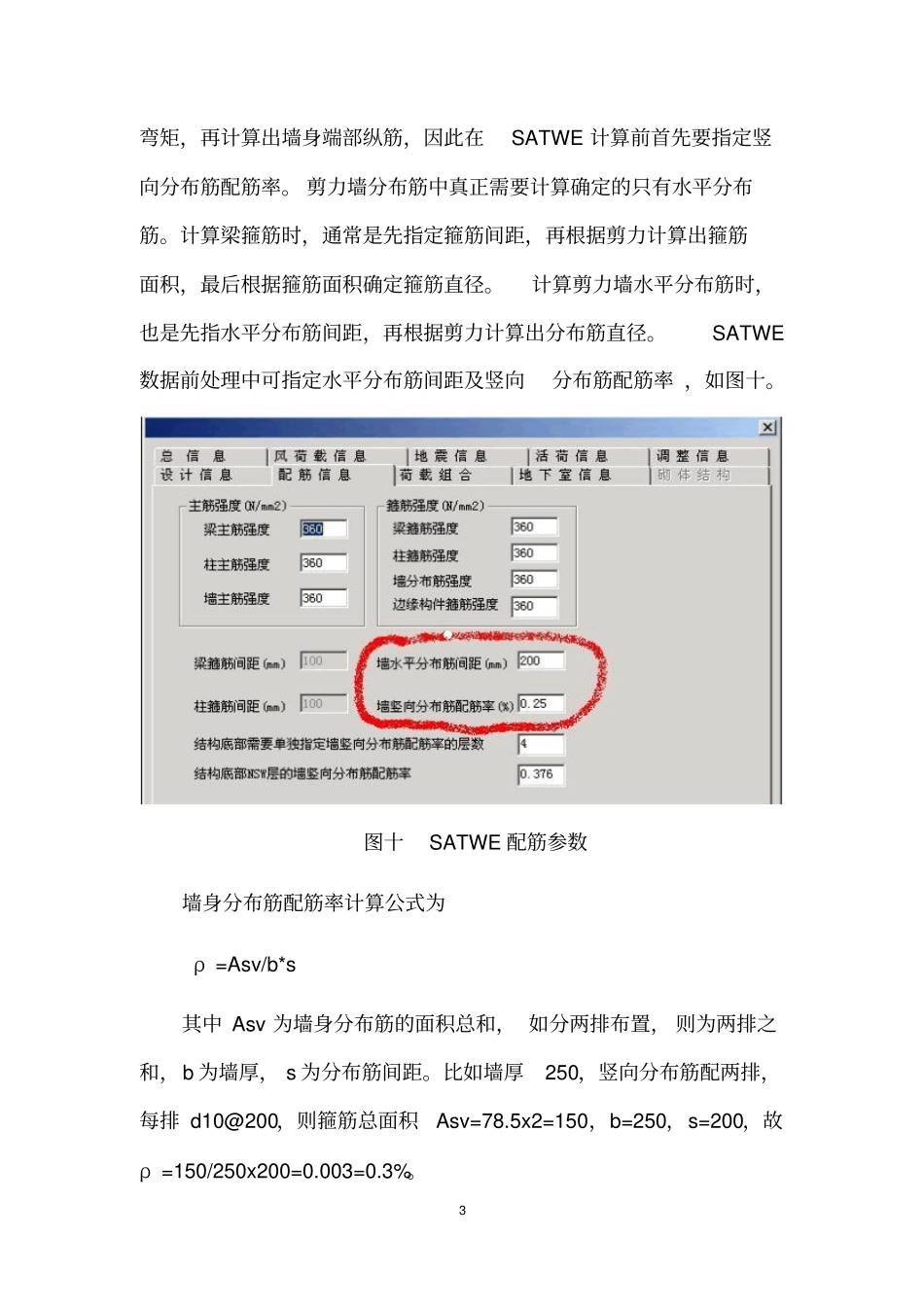

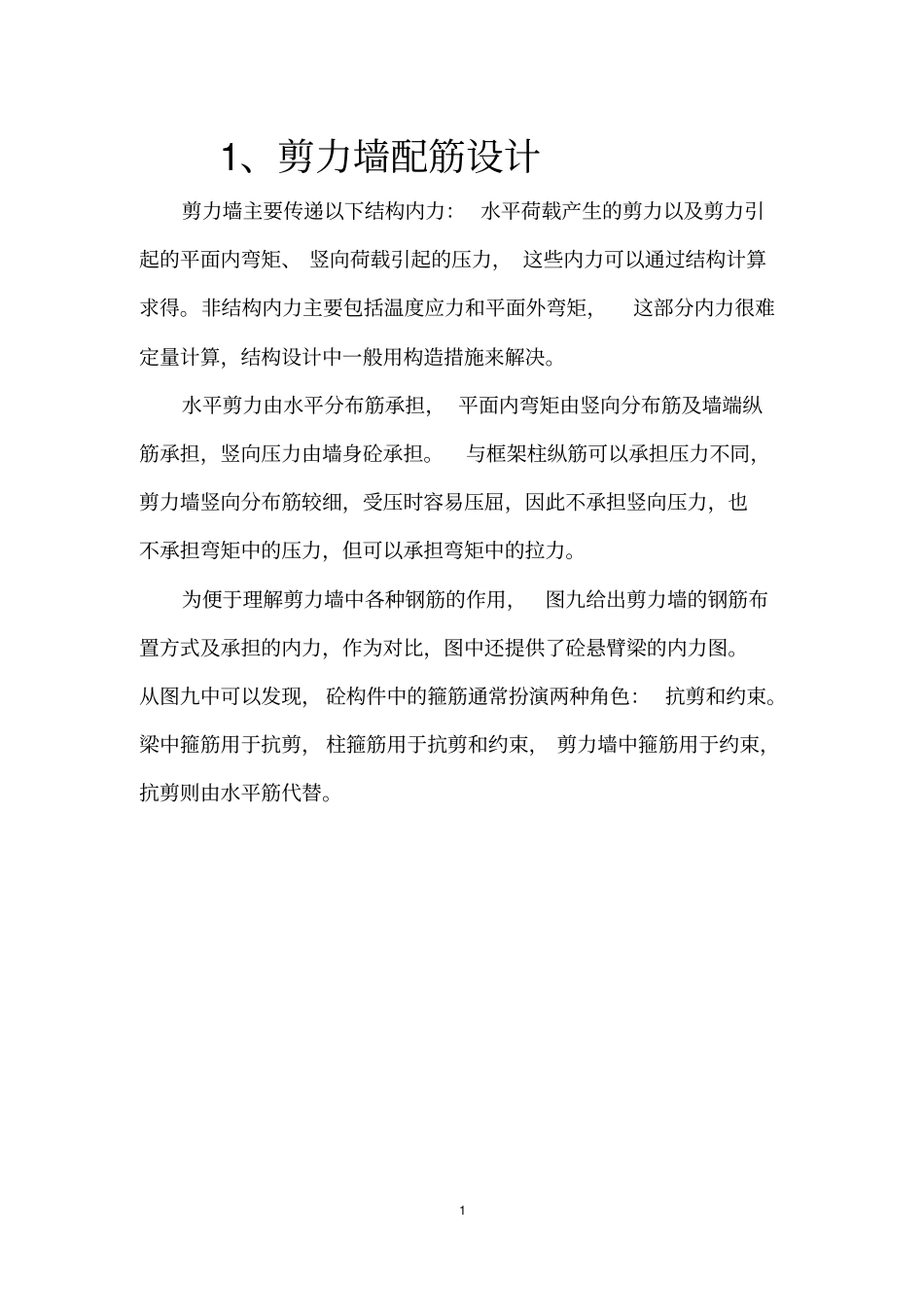

1 1、剪力墙配筋设计剪力墙主要传递以下结构内力: 水平荷载产生的剪力以及剪力引起的平面内弯矩、 竖向荷载引起的压力, 这些内力可以通过结构计算求得。非结构内力主要包括温度应力和平面外弯矩,这部分内力很难定量计算,结构设计中一般用构造措施来解决。水平剪力由水平分布筋承担, 平面内弯矩由竖向分布筋及墙端纵筋承担,竖向压力由墙身砼承担。与框架柱纵筋可以承担压力不同,剪力墙竖向分布筋较细,受压时容易压屈,因此不承担竖向压力,也不承担弯矩中的压力,但可以承担弯矩中的拉力。为便于理解剪力墙中各种钢筋的作用,图九给出剪力墙的钢筋布置方式及承担的内力,作为对比,图中还提供了砼悬臂梁的内力图。从图九中可以发现, 砼构件中的箍筋通常扮演两种角色: 抗剪和约束。梁中箍筋用于抗剪, 柱箍筋用于抗剪和约束, 剪力墙中箍筋用于约束,抗剪则由水平筋代替。2 图九剪力墙钢筋布置及承担的内力剪力墙计算配筋包括墙身的分布筋和墙身端部的纵筋,下面介绍如何根据 SATWE 计算结果对剪力墙进行配筋设计。(一) 剪力墙分布筋。剪力墙分布筋计算主要包括两个方面:一是根据平面内弯矩确定竖向分布筋,二是根据水平剪力确定水平分布筋。为了简化计算, 实际设计中通常按照一定的配筋率确定墙身竖向分布筋, SATWE 计算平面内弯矩时,会先扣除这部分竖向筋承担的3 弯矩,再计算出墙身端部纵筋,因此在SATWE 计算前首先要指定竖向分布筋配筋率。 剪力墙分布筋中真正需要计算确定的只有水平分布筋。计算梁箍筋时,通常是先指定箍筋间距,再根据剪力计算出箍筋面积,最后根据箍筋面积确定箍筋直径。计算剪力墙水平分布筋时,也是先指水平分布筋间距,再根据剪力计算出分布筋直径。SATWE数据前处理中可指定水平分布筋间距及竖向分布筋配筋率 ,如图十。图十SATWE 配筋参数墙身分布筋配筋率计算公式为ρ =Asv/b*s 其中 Asv 为墙身分布筋的面积总和, 如分两排布置, 则为两排之和,b 为墙厚, s 为分布筋间距。比如墙厚250,竖向分布筋配两排,每排 d10@200,则箍筋总面积Asv=78.5x2=150,b=250,s=200,故ρ =150/250x200=0.003=0.3%。4 图十一SATWE 配筋简图SATWE 根据某段剪力墙分配到的剪力计算出需要配置的水平分布筋面积, 并将结果标注在该段墙体的正中下方,单位为cm2,如图十一中 X 方向剪力墙标注的数字“H 1.6”表示该段剪力墙需要配置的水平分布筋面积为1.6 cm2,即 160mm2。如果...
