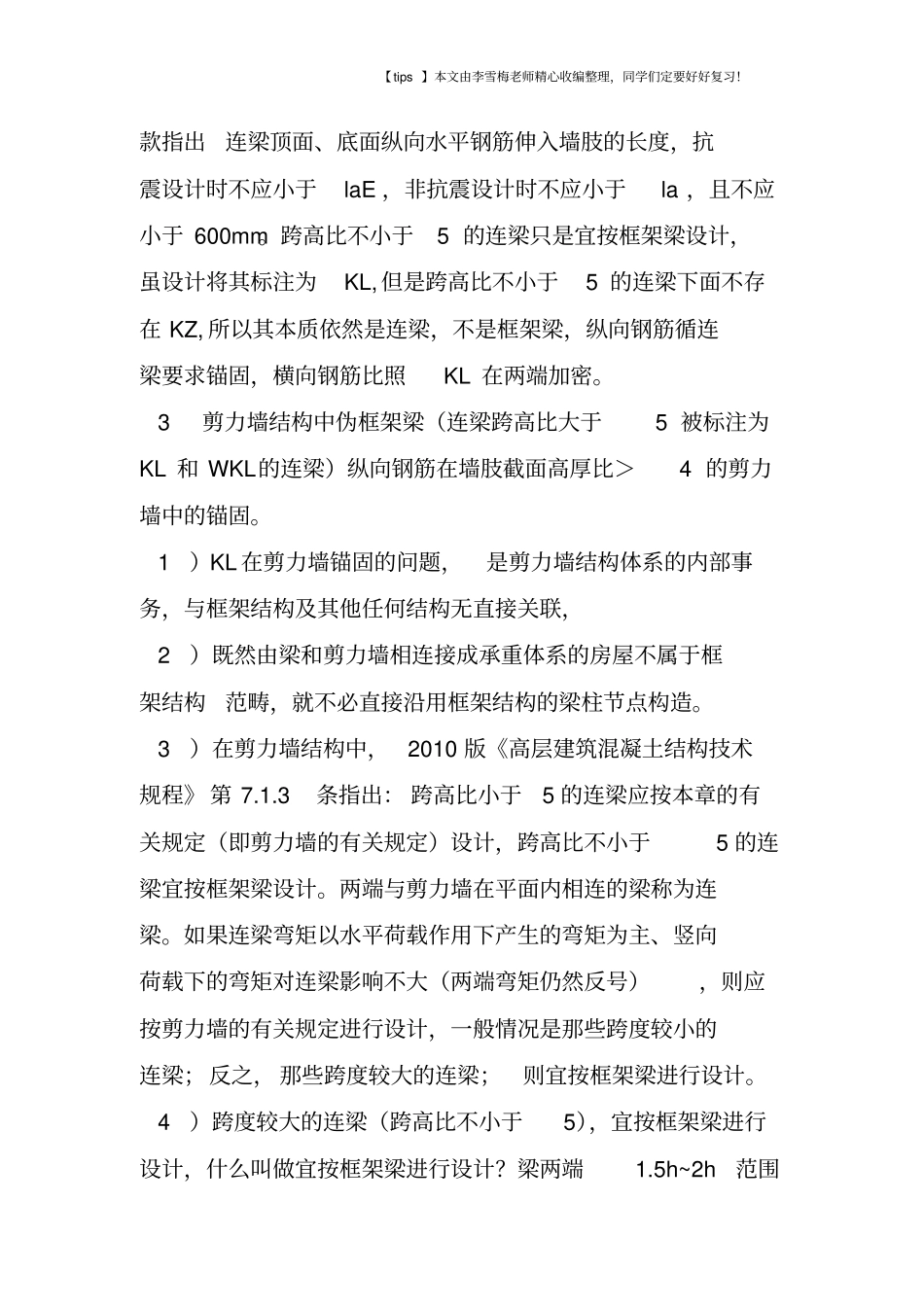

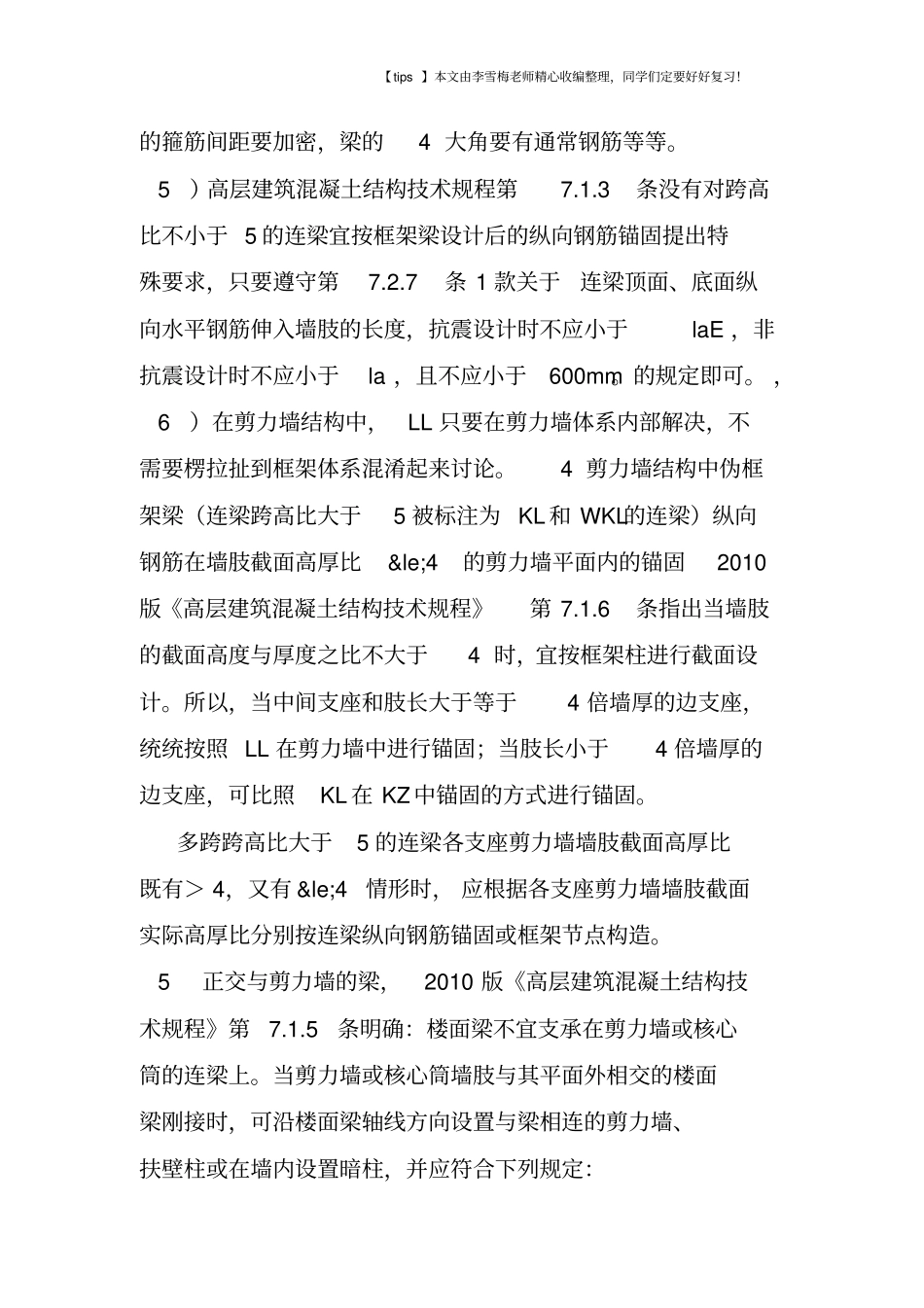

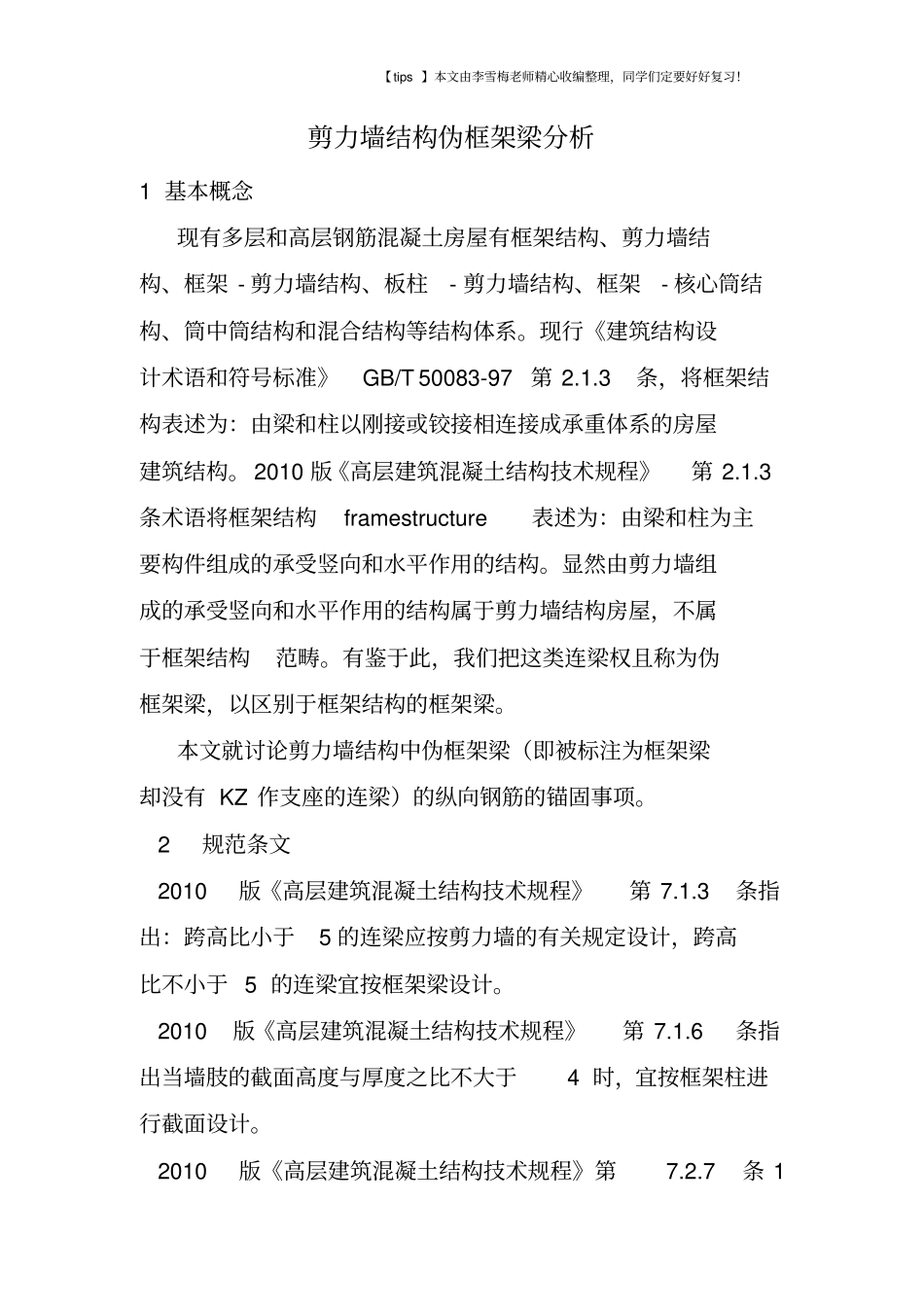

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！剪力墙结构伪框架梁分析1 基本概念现有多层和高层钢筋混凝土房屋有框架结构、剪力墙结构、框架 - 剪力墙结构、板柱- 剪力墙结构、框架- 核心筒结构、筒中筒结构和混合结构等结构体系。现行《建筑结构设计术语和符号标准》GB/T 50083-97 第 2.1.3 条，将框架结构表述为：由梁和柱以刚接或铰接相连接成承重体系的房屋建筑结构。 2010 版《高层建筑混凝土结构技术规程》第 2.1.3 条术语将框架结构framestructure 表述为：由梁和柱为主要构件组成的承受竖向和水平作用的结构。显然由剪力墙组成的承受竖向和水平作用的结构属于剪力墙结构房屋，不属于框架结构范畴。有鉴于此，我们把这类连梁权且称为伪框架梁，以区别于框架结构的框架梁。本文就讨论剪力墙结构中伪框架梁（即被标注为框架梁却没有 KZ 作支座的连梁）的纵向钢筋的锚固事项。 2 规范条文 2010 版《高层建筑混凝土结构技术规程》第 7.1.3 条指出：跨高比小于5 的连梁应按剪力墙的有关规定设计，跨高比不小于 5 的连梁宜按框架梁设计。 2010版《高层建筑混凝土结构技术规程》第 7.1.6 条指出当墙肢的截面高度与厚度之比不大于4 时，宜按框架柱进行截面设计。 2010 版《高层建筑混凝土结构技术规程》第7.2.7 条 1 【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！款指出连梁顶面、底面纵向水平钢筋伸入墙肢的长度，抗震设计时不应小于laE ，非抗震设计时不应小于la ，且不应小于 600mm。跨高比不小于5 的连梁只是宜按框架梁设计，虽设计将其标注为KL, 但是跨高比不小于5 的连梁下面不存在 KZ, 所以其本质依然是连梁，不是框架梁，纵向钢筋循连梁要求锚固，横向钢筋比照KL 在两端加密。 3 剪力墙结构中伪框架梁（连梁跨高比大于5 被标注为KL 和 WKL 的连梁）纵向钢筋在墙肢截面高厚比＞4 的剪力墙中的锚固。 1）KL 在剪力墙锚固的问题，是剪力墙结构体系的内部事务，与框架结构及其他任何结构无直接关联， 2）既然由梁和剪力墙相连接成承重体系的房屋不属于框架结构范畴，就不必直接沿用框架结构的梁柱节点构造。 3）在剪力墙结构中，2010 版《高层建筑混凝土结构技术规程》 第 7.1.3 条指出： 跨高比小于5 的连梁应按本章的有关规定（即剪力墙的有关规定）设计，跨高比不小于5 的连梁宜按框架梁设计。两端与剪力墙在平面内相连的梁称为连梁。...
