剪力墙裂缝修补方案说明VIP专享VIP免费

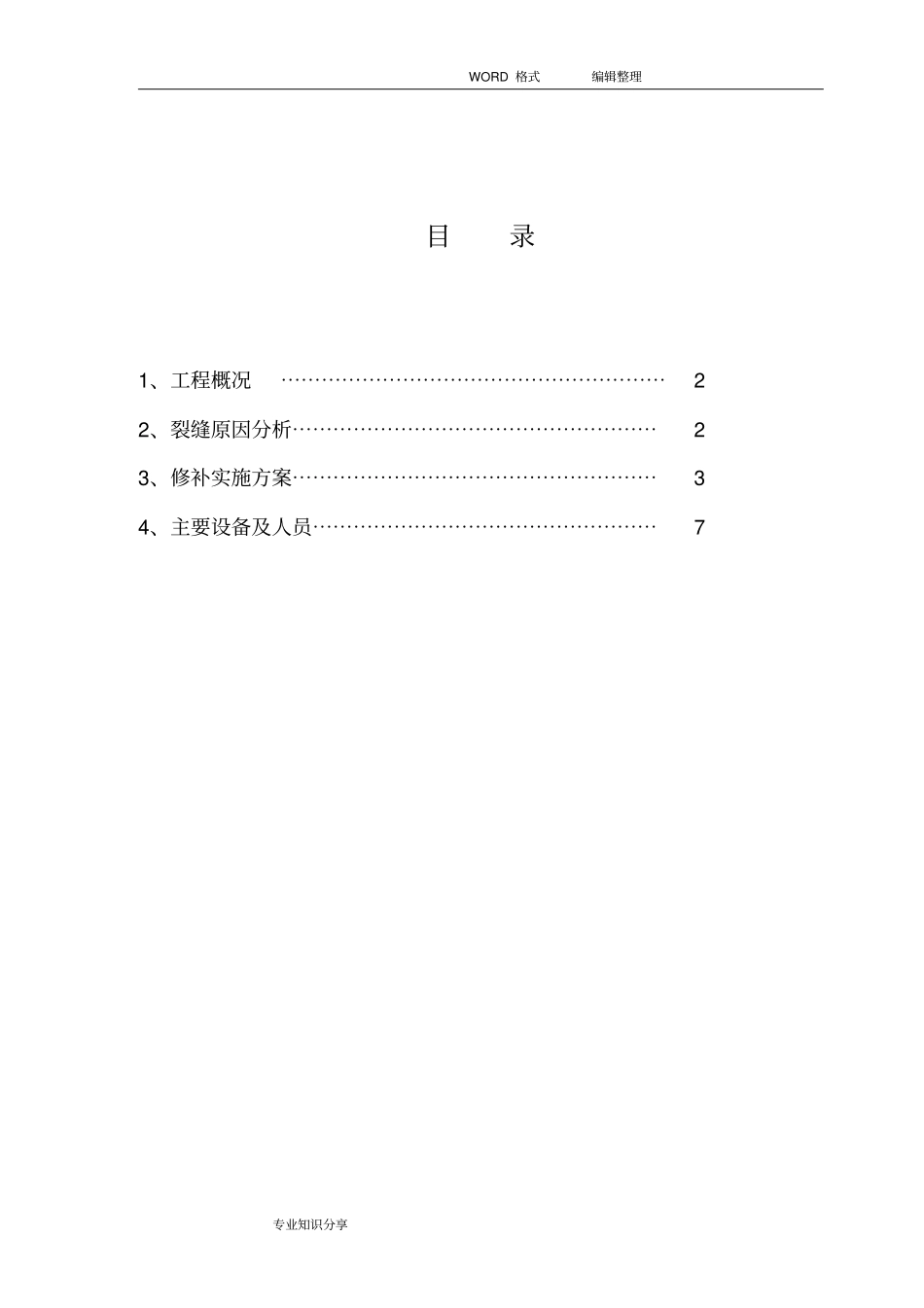

WORD 格式编辑整理专业知识分享目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、裂缝原因分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3、修补实施方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 4、主要设备及人员⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 WORD 格式编辑整理专业知识分享一、工程概况本工程位于巴彦淖尔市临河区东临金沙路，西临金河路，北临汇丰街，南临住宅地块。结构类型：框架剪力墙结构。结构高度： B3#楼 31.9 米。抗震设防烈度： 7 度，建筑耐久年限： 50 年二、裂缝原因分析从微观上看，剪力墙裂缝原因主要有：砼收缩裂缝；强约束裂缝，建筑体形引起裂缝；外力作用的裂缝。 1.1 砼收缩的三种情况 1.1.1 干缩 砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝。 1.1.2 砼内部温度变化产生收缩裂缝与墙连体的部分框架柱，断面边长都大于1m，属大体积砼，水化热高，若采取措施不当，表面砼就会产生裂缝。对于框架柱与外墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律 的。WORD 格式编辑整理专业知识分享1.2 强约束引起裂缝约束是对结构构件活动和变形的制约，约束分为内部约束和外部约束。内部约束主要有：砼墙内配筋对砼收缩变形的约束；墙体内收缩变形小的部分对收缩变形大的部分的约束；墙体内暗柱、暗梁对墙板收缩变形的约束；长度大的砼墙，墙端与墙中收缩变形的相互约束。外部约束主要是超静定结构的多余联系，如墙体以下的基础和底板，墙体顶上的楼板或梁，墙体两端的附墙柱或电梯井筒等。当墙体砼收缩变形产生内应力，若外约束很强，产生的内应力不能造成约束变形时，则墙体砼出现开裂，尤其是早期砼容易开裂，因为砼早期抗拉强度较低。墙体的最大外约束应力一般都产生在外约束的边缘，即墙体与柱、筒体、基础、底板、梁等交接处。但实际裂缝并非在墙与约束体的交接处，而是离开0.3 ～0.5m，其理由是裂缝由约束产生，反过来约束又能推迟裂缝的出现和限制裂缝的扩展，这就是人们常说的“模箍作用”。1....
