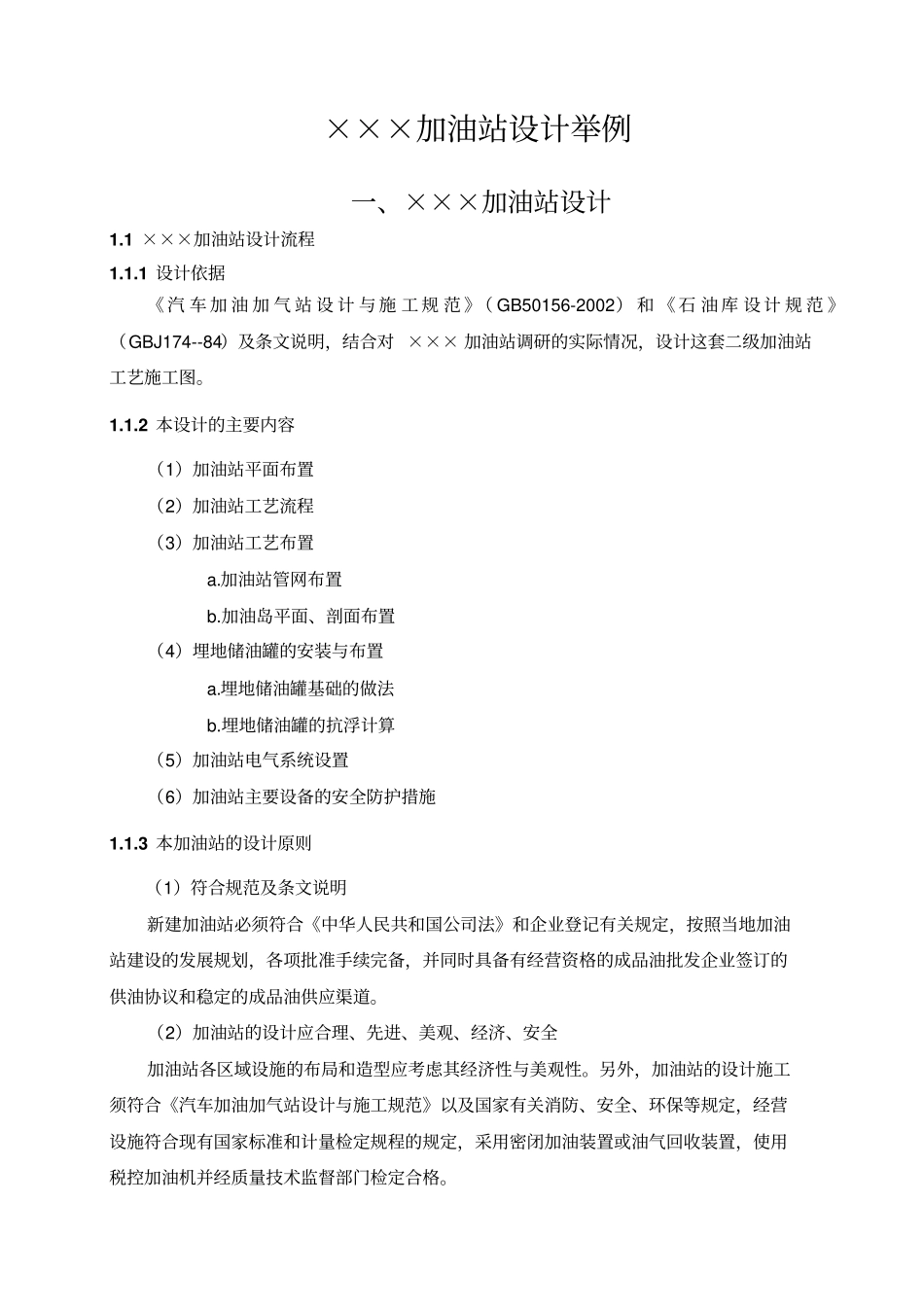

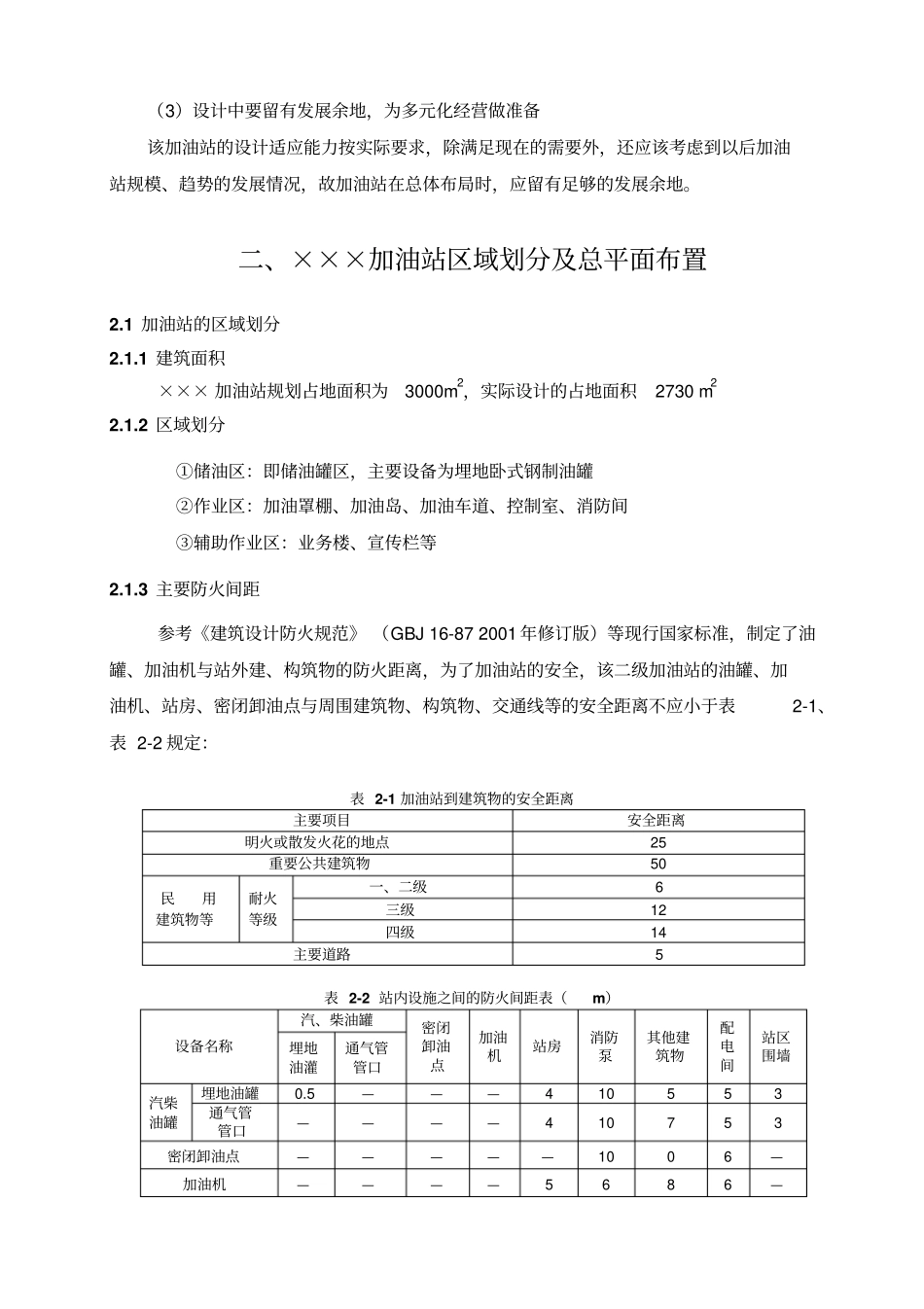

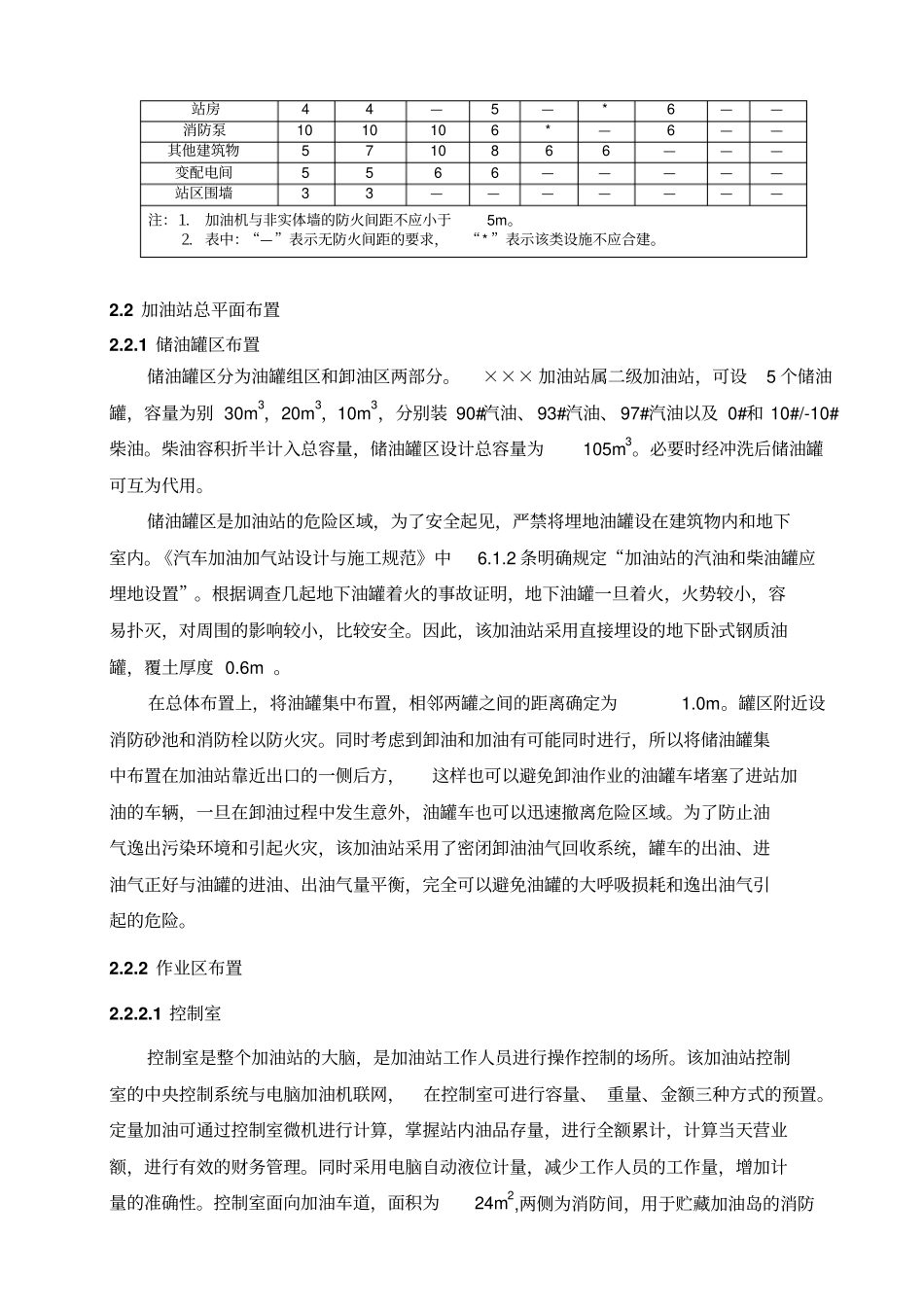

×××加油站设计举例一、×××加油站设计1.1 ×××加油站设计流程1.1.1 设计依据《 汽 车 加 油 加 气 站 设 计 与 施 工 规 范 》( GB50156-2002) 和 《 石 油 库 设 计 规 范 》(GBJ174--84)及条文说明,结合对 ××× 加油站调研的实际情况,设计这套二级加油站工艺施工图。1.1.2 本设计的主要内容(1)加油站平面布置(2)加油站工艺流程(3)加油站工艺布置a.加油站管网布置b.加油岛平面、剖面布置(4)埋地储油罐的安装与布置a.埋地储油罐基础的做法b.埋地储油罐的抗浮计算(5)加油站电气系统设置(6)加油站主要设备的安全防护措施1.1.3 本加油站的设计原则(1)符合规范及条文说明新建加油站必须符合《中华人民共和国公司法》和企业登记有关规定,按照当地加油站建设的发展规划,各项批准手续完备,并同时具备有经营资格的成品油批发企业签订的供油协议和稳定的成品油供应渠道。(2)加油站的设计应合理、先进、美观、经济、安全加油站各区域设施的布局和造型应考虑其经济性与美观性。另外,加油站的设计施工须符合《汽车加油加气站设计与施工规范》以及国家有关消防、安全、环保等规定,经营设施符合现有国家标准和计量检定规程的规定,采用密闭加油装置或油气回收装置,使用税控加油机并经质量技术监督部门检定合格。(3)设计中要留有发展余地,为多元化经营做准备该加油站的设计适应能力按实际要求,除满足现在的需要外,还应该考虑到以后加油站规模、趋势的发展情况,故加油站在总体布局时,应留有足够的发展余地。二、×××加油站区域划分及总平面布置2.1 加油站的区域划分2.1.1 建筑面积××× 加油站规划占地面积为3000m2,实际设计的占地面积2730 m2 2.1.2 区域划分①储油区:即储油罐区,主要设备为埋地卧式钢制油罐②作业区:加油罩棚、加油岛、加油车道、控制室、消防间③辅助作业区:业务楼、宣传栏等2.1.3 主要防火间距参考《建筑设计防火规范》 (GBJ 16-87 2001 年修订版)等现行国家标准,制定了油罐、加油机与站外建、构筑物的防火距离,为了加油站的安全,该二级加油站的油罐、加油机、站房、密闭卸油点与周围建筑物、构筑物、交通线等的安全距离不应小于表2-1、表 2-2 规定:表 2-1 加油站到建筑物的安全距离主要项目安全距离明火或散发火花的地点25 重要公共建筑物50 民用建筑物等耐火等级一、二级6 三级12 四级14 主要道路5 表 2-2 站内设施之间的...
