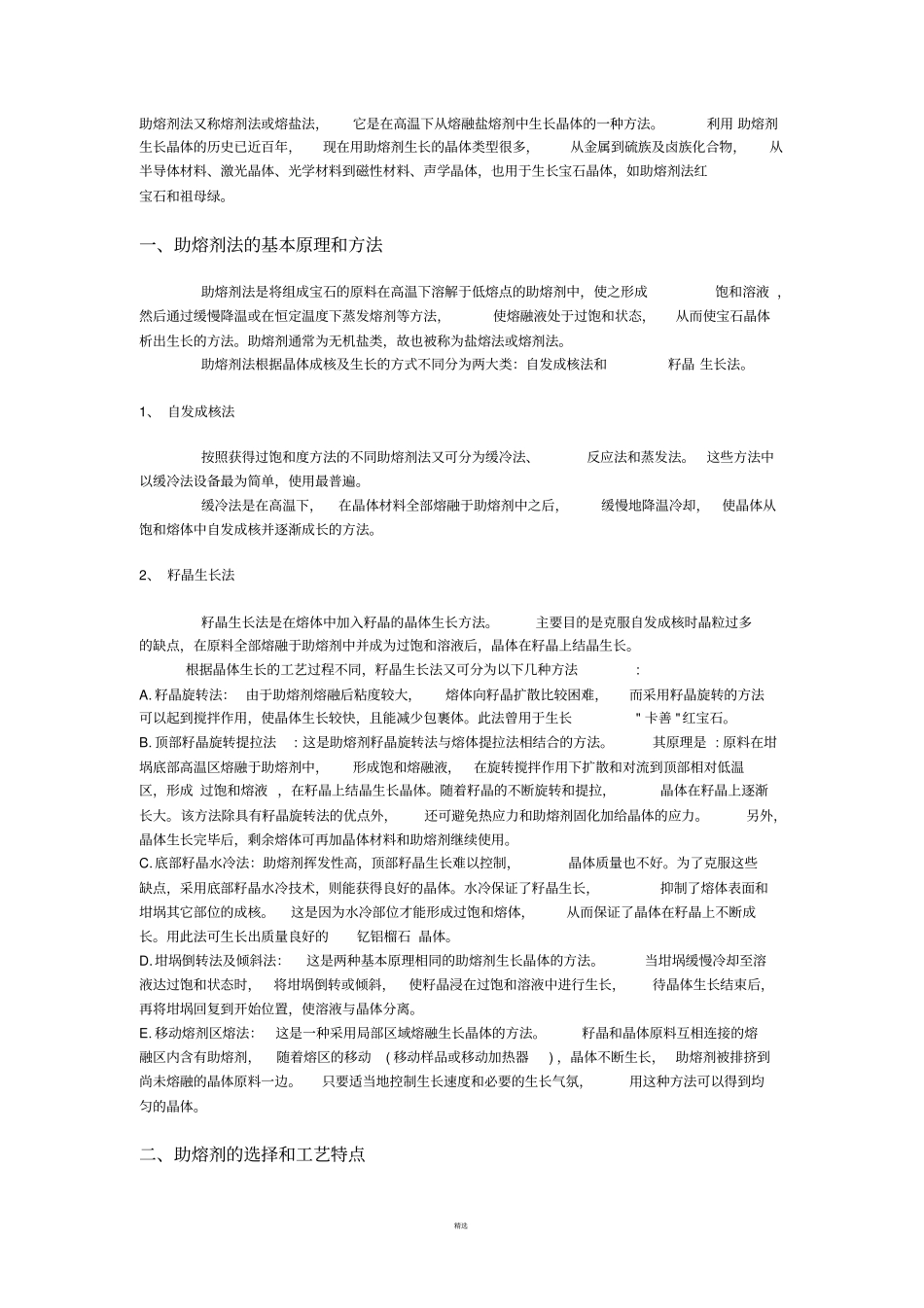

精选助熔剂法又称熔剂法或熔盐法，它是在高温下从熔融盐熔剂中生长晶体的一种方法。利用 助熔剂生长晶体的历史已近百年，现在用助熔剂生长的晶体类型很多，从金属到硫族及卤族化合物，从半导体材料、激光晶体、光学材料到磁性材料、声学晶体，也用于生长宝石晶体，如助熔剂法红宝石和祖母绿。一、助熔剂法的基本原理和方法助熔剂法是将组成宝石的原料在高温下溶解于低熔点的助熔剂中，使之形成饱和溶液 ，然后通过缓慢降温或在恒定温度下蒸发熔剂等方法，使熔融液处于过饱和状态，从而使宝石晶体析出生长的方法。助熔剂通常为无机盐类，故也被称为盐熔法或熔剂法。助熔剂法根据晶体成核及生长的方式不同分为两大类：自发成核法和籽晶 生长法。1、 自发成核法按照获得过饱和度方法的不同助熔剂法又可分为缓冷法、反应法和蒸发法。这些方法中以缓冷法设备最为简单，使用最普遍。缓冷法是在高温下，在晶体材料全部熔融于助熔剂中之后，缓慢地降温冷却，使晶体从饱和熔体中自发成核并逐渐成长的方法。2、 籽晶生长法籽晶生长法是在熔体中加入籽晶的晶体生长方法。主要目的是克服自发成核时晶粒过多的缺点，在原料全部熔融于助熔剂中并成为过饱和溶液后，晶体在籽晶上结晶生长。根据晶体生长的工艺过程不同，籽晶生长法又可分为以下几种方法: A. 籽晶旋转法： 由于助熔剂熔融后粘度较大，熔体向籽晶扩散比较困难，而采用籽晶旋转的方法可以起到搅拌作用，使晶体生长较快，且能减少包裹体。此法曾用于生长" 卡善 "红宝石。B. 顶部籽晶旋转提拉法: 这是助熔剂籽晶旋转法与熔体提拉法相结合的方法。其原理是 : 原料在坩埚底部高温区熔融于助熔剂中，形成饱和熔融液，在旋转搅拌作用下扩散和对流到顶部相对低温区，形成 过饱和熔液 ，在籽晶上结晶生长晶体。随着籽晶的不断旋转和提拉，晶体在籽晶上逐渐长大。该方法除具有籽晶旋转法的优点外，还可避免热应力和助熔剂固化加给晶体的应力。另外，晶体生长完毕后，剩余熔体可再加晶体材料和助熔剂继续使用。C.底部籽晶水冷法：助熔剂挥发性高，顶部籽晶生长难以控制，晶体质量也不好。为了克服这些缺点，采用底部籽晶水冷技术，则能获得良好的晶体。水冷保证了籽晶生长，抑制了熔体表面和坩埚其它部位的成核。这是因为水冷部位才能形成过饱和熔体，从而保证了晶体在籽晶上不断成长。用此法可生长出质量良好的钇铝榴石 晶体。D.坩埚倒转法及倾斜法：这是两种基本原理相同的助熔剂生长晶体的方...
