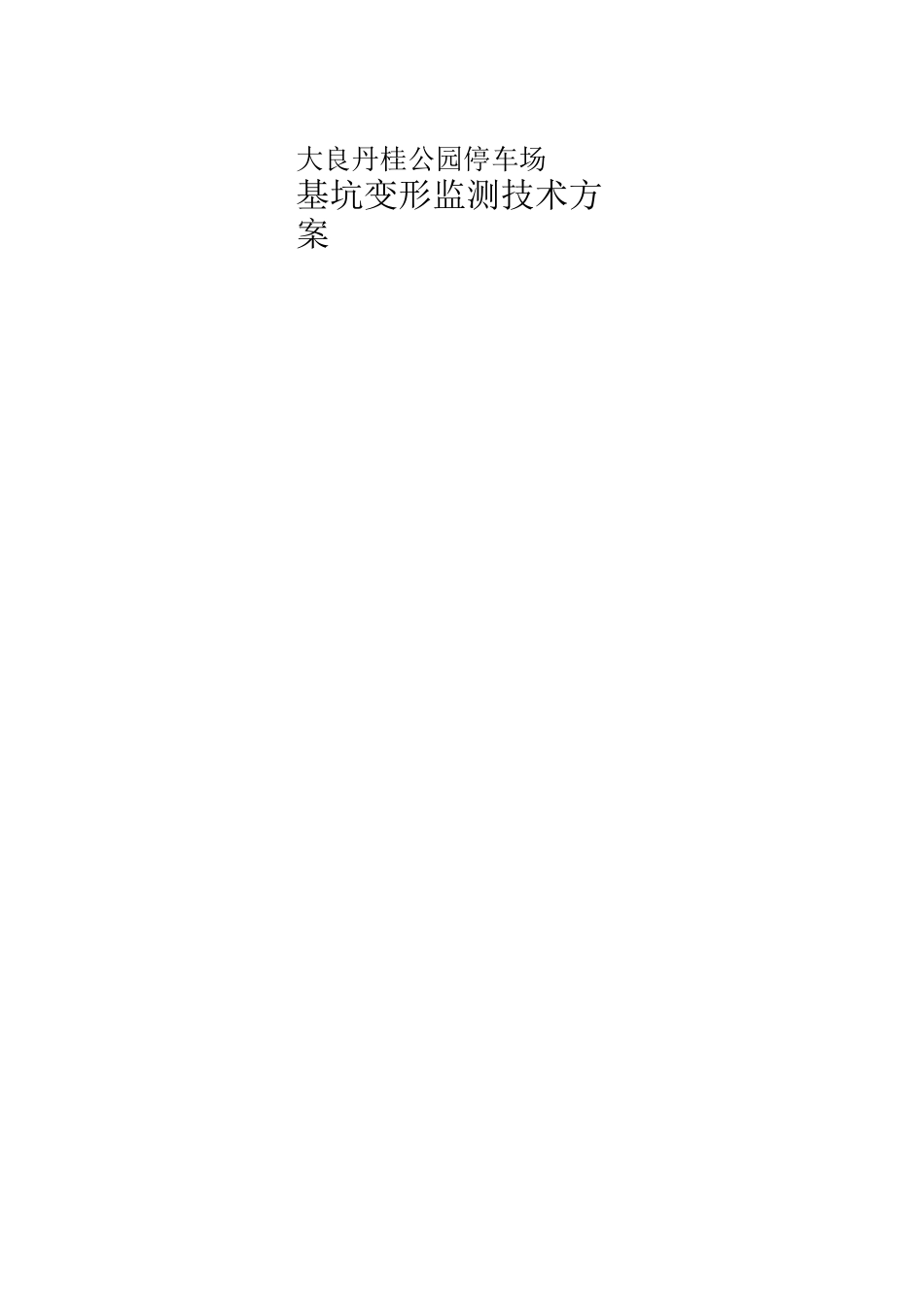

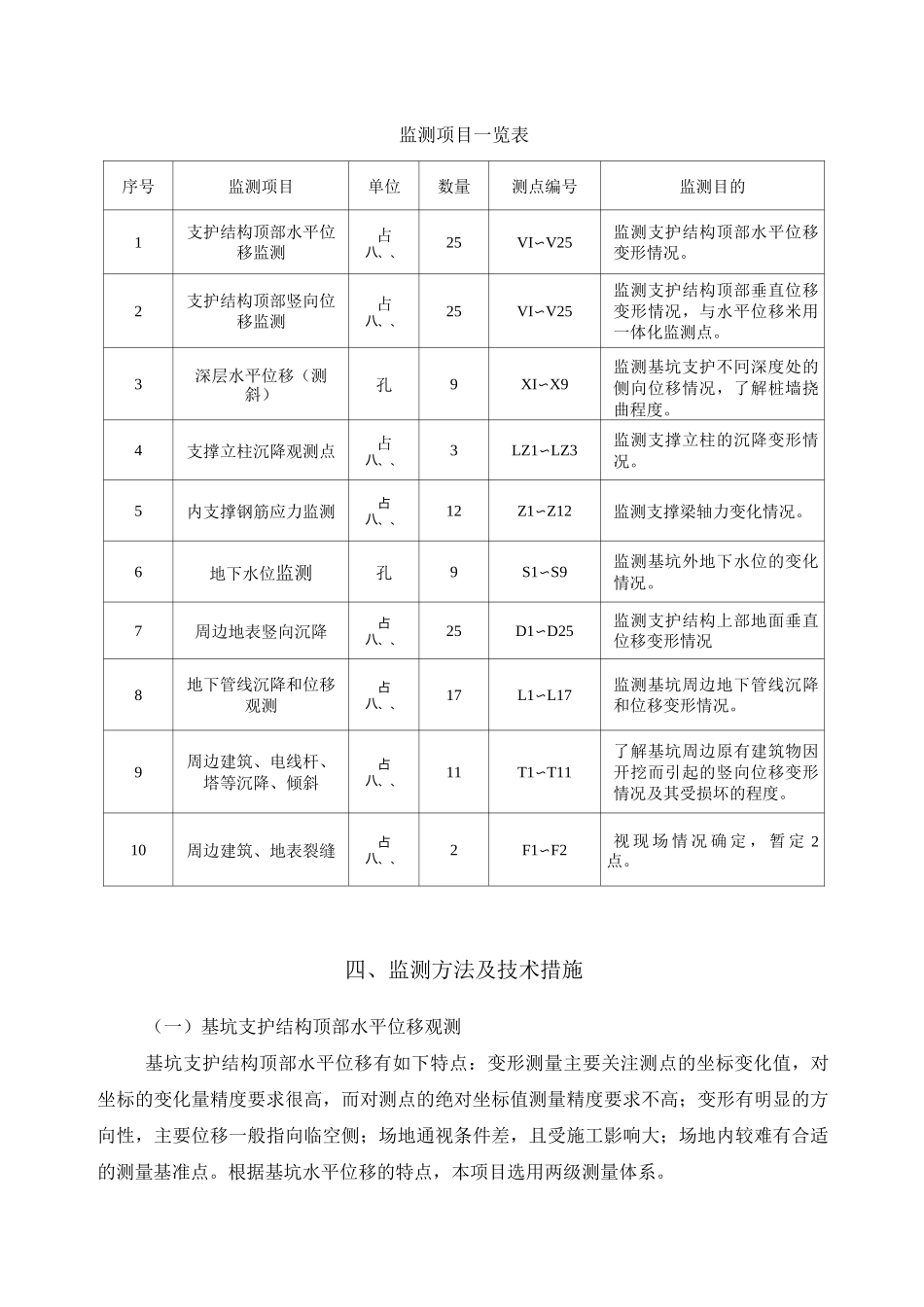

广东省地质建设工程项目负责编写审核广东省地质建设工程大良丹桂公园停车场基坑变形监测技术方案监测项目一览表序号监测项目单位数量测点编号监测目的1支护结构顶部水平位移监测占八、、25VI〜V25监测支护结构顶部水平位移变形情况。2支护结构顶部竖向位移监测占八、、25VI〜V25监测支护结构顶部垂直位移变形情况，与水平位移米用一体化监测点。3深层水平位移（测斜）孔9XI〜X9监测基坑支护不冋深度处的侧向位移情况，了解桩墙挠曲程度。4支撑立柱沉降观测点占八、、3LZ1〜LZ3监测支撑立柱的沉降变形情况。5内支撑钢筋应力监测占八、、12Z1〜Z12监测支撑梁轴力变化情况。6地下水位监测孔9S1〜S9监测基坑外地下水位的变化情况。7周边地表竖向沉降占八、、25D1〜D25监测支护结构上部地面垂直位移变形情况8地下管线沉降和位移观测占八、、17L1〜L17监测基坑周边地下管线沉降和位移变形情况。9周边建筑、电线杆、塔等沉降、倾斜占八、、11T1〜T11了解基坑周边原有建筑物因开挖而引起的竖向位移变形情况及其受损坏的程度。10周边建筑、地表裂缝占八、、2F1〜F2视 现 场 情 况 确 定 ， 暂 定 2点。四、监测方法及技术措施（一）基坑支护结构顶部水平位移观测基坑支护结构顶部水平位移有如下特点：变形测量主要关注测点的坐标变化值，对坐标的变化量精度要求很高，而对测点的绝对坐标值测量精度要求不高；变形有明显的方向性，主要位移一般指向临空侧；场地通视条件差，且受施工影响大；场地内较难有合适的测量基准点。根据基坑水平位移的特点，本项目选用两级测量体系。1、在远离待测基坑的稳定处埋设三个地表墩式浅基准点 KI、K2 及 K3 作为水平位移测量的基准点，基准点采用钻孔置入法埋设（如附图一所示），如有可能应设立工作墩台以减少对中误差。点 K1、K2 及 K3 组成一个边角控制网，另外选取远处的一个固定目标作为定向及检查。监测过程中，应定期对基准网进行联测检校，以确保基准点的稳定性，其观测技术要求如下表：等级最弱边边长中误差（mm）平均边长（m）测角中误差（〃）最弱边边长相对误差二级±3.0300±1.51：1000002、分别在三个基准点上安置全站仪，采用极坐标法或前方交会法测量变形点的坐标变化。该方法在保证对位移测量精度的同时避免了基准点位移对测量产生的影响。3、测量使用高精度全站仪测量待测点的平面坐标，提供主要位移方向的变形数据。位移量计算公式：坐标增量 AXn=Xn-Xn-1,AYn=Yn-Yn-1,选取与基坑边...
