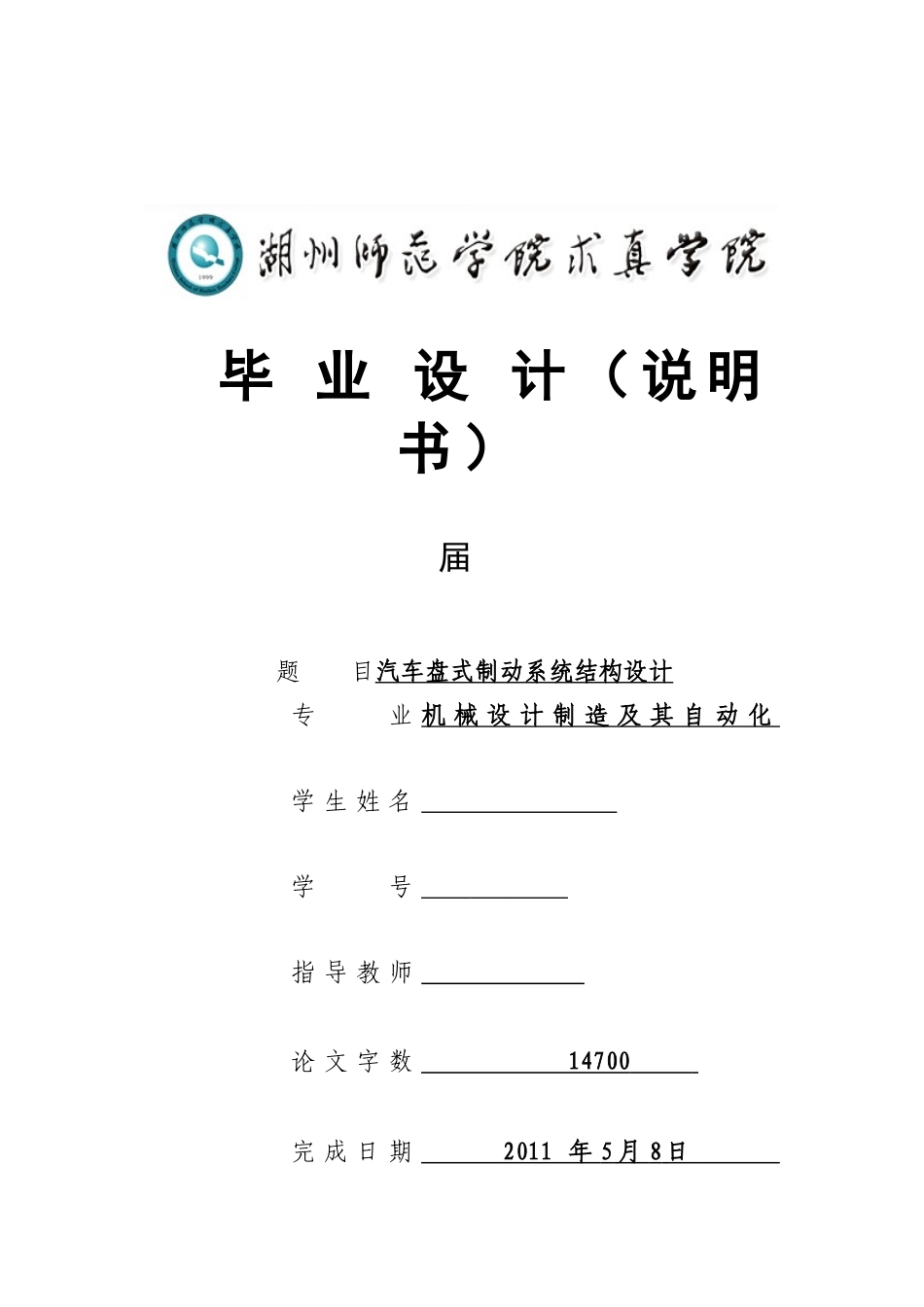

毕 业 设 计 （ 说 明书 ）届 题 目汽车盘式制动系统结构设计专 业 机 械 设 计 制 造 及 其 自 动 化 学 生 姓 名 学 号 指 导 教 师 论 文 字 数 14700 完 成 日 期 2011 年 5 月 8 日 汽 车 盘 式 制 动 系 统 结 构 设 计摘 要：本设计主要根据汽车（针对一般轿车）盘式制动的特点，对制动系统结构进行进一步的研究和设计。首先通过查阅相关的文献资料，我了解了汽车盘式制动系统的工作原理。根据其工作原理，设计合适的零部件结构或选择已有的零部件，组成一个可循环实现的制动系统，从而提出能实现制动效果的若干可行方案，并且通过比较，选择出最佳的研究方案。本文主要实现盘式制动系统的整体液压传动原理，分别对制动钳的设计，制动管路的分布方式，主油缸的设计进行详细的论述, 并且通过计算和校核，验证是否能达到良好的制动效果和强度。关键词：液压传动；制动钳；制动管路；主油缸Automotive Braking System DesignAbstract: This design is mainly based on the car (to general characteristics of car) for disc brake system structure, further research and design. First, by consulting relevant literature material, I have understood car disc brake system principle of work. According to the working principle, this paper will design the right parts structure or choose existing components, form a circulating brake system, and then puts forward some braking effect can realize the feasible scheme, and through comparing, choose the best research plan. This paper mainly realizes disc brake system whole hydraulic transmission principle and detailed discussing the design of brake caliper, brake pipe distribution mode, the design of main oil cylinder and through calculation and checking, whether can achieve good validation braking and. strength.Key words: hydraulic transmission; brake caliper; distribution mode; master cylinder.目录第1 章 绪论........................................................................................................
