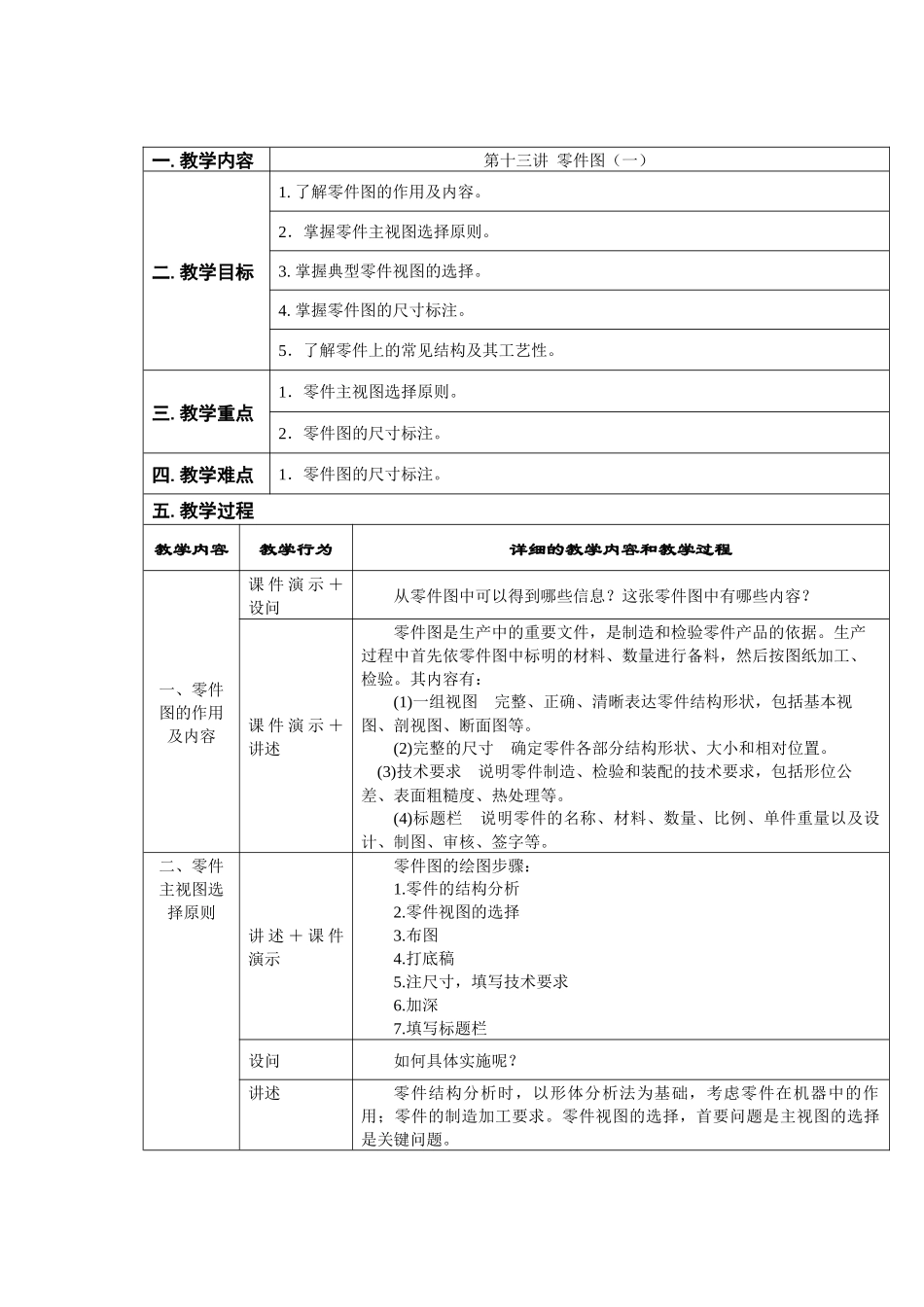

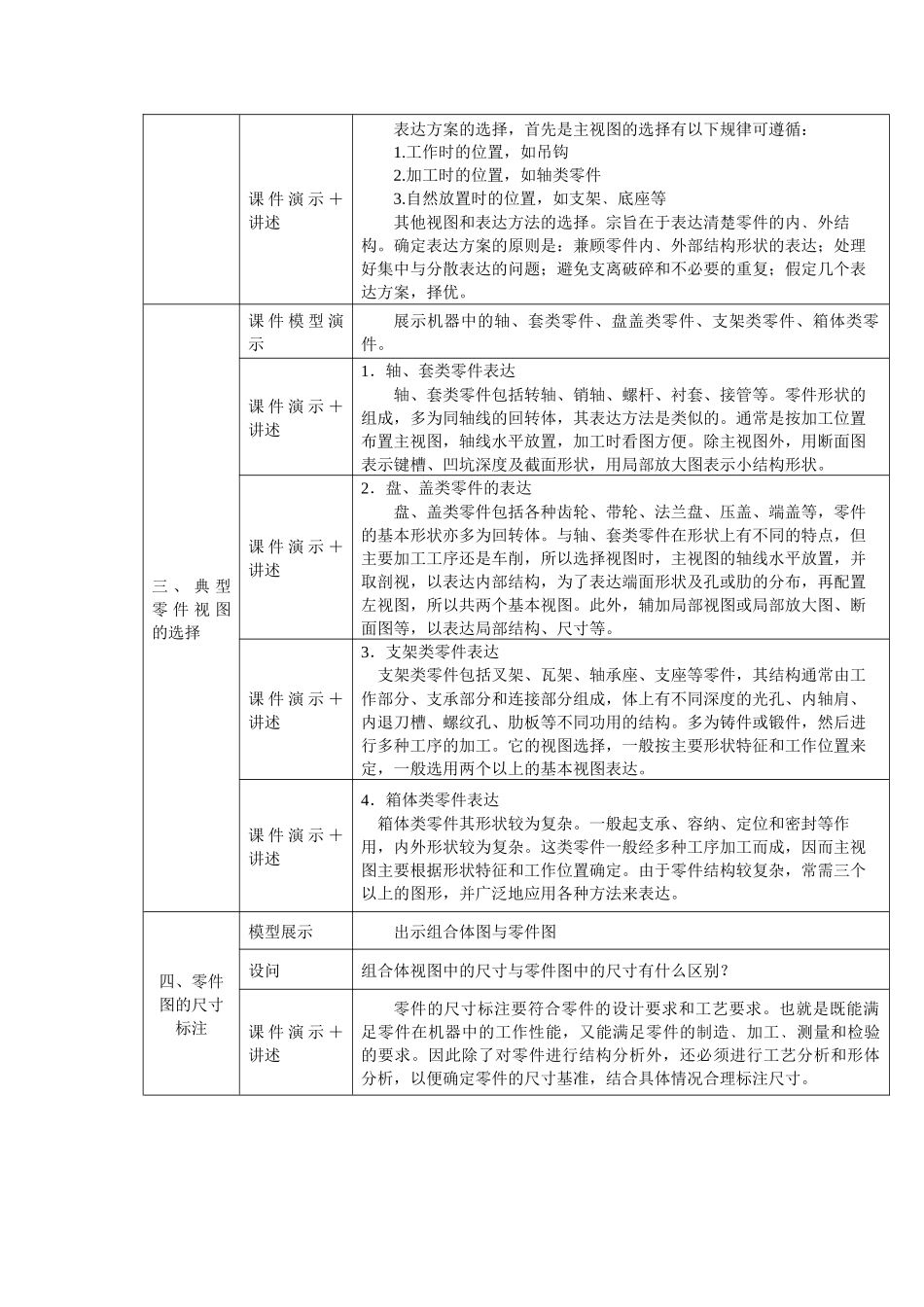

一.教学内容第十三讲 零件图（一）二.教学目标1. 了解零件图的作用及内容。2．掌握零件主视图选择原则。3. 掌握典型零件视图的选择。4. 掌握零件图的尺寸标注。5．了解零件上的常见结构及其工艺性。三.教学重点1．零件主视图选择原则。2．零件图的尺寸标注。四.教学难点1．零件图的尺寸标注。五.教学过程教学内容教学行为详细的教学内容和教学过程一、零件图的作用及内容课 件 演 示 ＋设问从零件图中可以得到哪些信息？这张零件图中有哪些内容？课 件 演 示 ＋讲述零件图是生产中的重要文件，是制造和检验零件产品的依据。生产过程中首先依零件图中标明的材料、数量进行备料，然后按图纸加工、检验。其内容有：(1)一组视图 完整、正确、清晰表达零件结构形状，包括基本视图、剖视图、断面图等。(2)完整的尺寸 确定零件各部分结构形状、大小和相对位置。 (3)技术要求 说明零件制造、检验和装配的技术要求，包括形位公差、表面粗糙度、热处理等。(4)标题栏 说明零件的名称、材料、数量、比例、单件重量以及设计、制图、审核、签字等。二、零件主视图选择原则讲 述 ＋ 课 件演示零件图的绘图步骤：1.零件的结构分析2.零件视图的选择3.布图4.打底稿5.注尺寸，填写技术要求6.加深7.填写标题栏设问如何具体实施呢？讲述零件结构分析时，以形体分析法为基础，考虑零件在机器中的作用；零件的制造加工要求。零件视图的选择，首要问题是主视图的选择是关键问题。课 件 演 示 ＋讲述表达方案的选择，首先是主视图的选择有以下规律可遵循：1.工作时的位置，如吊钩2.加工时的位置，如轴类零件3.自然放置时的位置，如支架﹑底座等其他视图和表达方法的选择。宗旨在于表达清楚零件的内﹑外结构。确定表达方案的原则是：兼顾零件内﹑外部结构形状的表达；处理好集中与分散表达的问题；避免支离破碎和不必要的重复；假定几个表达方案，择优。三 、 典 型零 件 视 图的选择课 件 模 型 演示展示机器中的轴、套类零件、盘盖类零件、支架类零件、箱体类零件。课 件 演 示 ＋讲述1．轴、套类零件表达轴、套类零件包括转轴、销轴、螺杆、衬套、接管等。零件形状的组成，多为同轴线的回转体，其表达方法是类似的。通常是按加工位置布置主视图，轴线水平放置，加工时看图方便。除主视图外，用断面图表示键槽、凹坑深度及截面形状，用局部放大图表示小结构形状。课 件 演 示 ＋讲述2．盘、盖类零件的表达盘、盖类零件包括各种...
