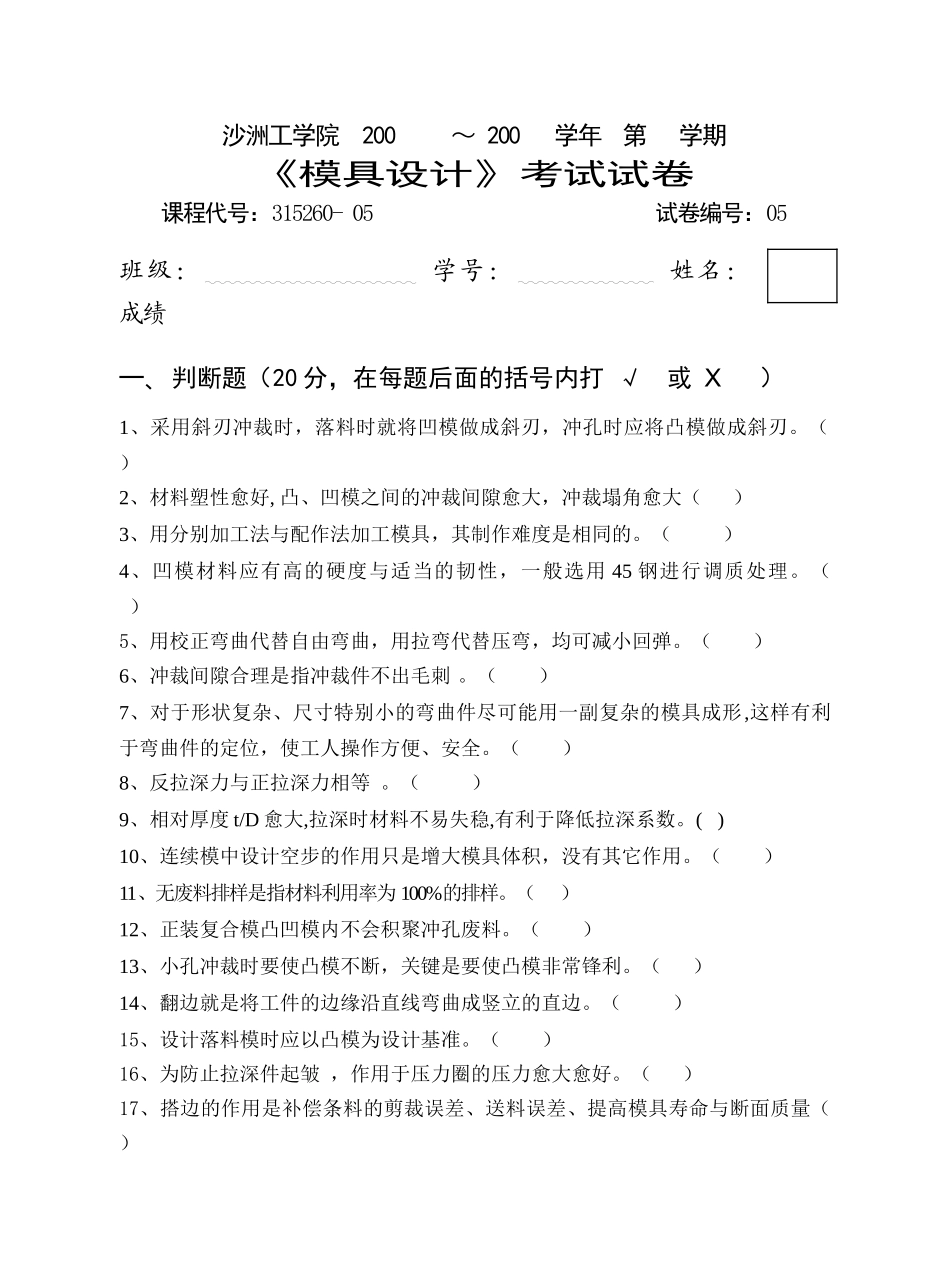

沙洲工学院 200 ～ 200 学年 第 学期《模具设计》考试试卷课程代号：315260- 05 试卷编号：05班级 ： 学号 ： 姓名 ： 成绩一、判断题（20 分，在每题后面的括号内打 √ 或 Х ）1、采用斜刃冲裁时，落料时就将凹模做成斜刃，冲孔时应将凸模做成斜刃。（ ）2、材料塑性愈好, 凸、凹模之间的冲裁间隙愈大，冲裁塌角愈大（ ）3、用分别加工法与配作法加工模具，其制作难度是相同的。（ ）4、凹模材料应有高的硬度与适当的韧性，一般选用 45 钢进行调质处理。（ ）5、用校正弯曲代替自由弯曲，用拉弯代替压弯，均可减小回弹。（ ）6、冲裁间隙合理是指冲裁件不出毛刺 。（ ）7、对于形状复杂、尺寸特别小的弯曲件尽可能用一副复杂的模具成形,这样有利于弯曲件的定位，使工人操作方便、安全。（ ）8、反拉深力与正拉深力相等 。（ ）9、相对厚度 t/D 愈大,拉深时材料不易失稳,有利于降低拉深系数。( )10、连续模中设计空步的作用只是增大模具体积，没有其它作用。（ ）11、无废料排样是指材料利用率为 100%的排样。（ ）12、正装复合模凸凹模内不会积聚冲孔废料。（ ）13、小孔冲裁时要使凸模不断，关键是要使凸模非常锋利。（ ）14、翻边就是将工件的边缘沿直线弯曲成竖立的直边。（ ）15、设计落料模时应以凸模为设计基准。（ ）16、为防止拉深件起皱 ，作用于压力圈的压力愈大愈好。（ ）17、搭边的作用是补偿条料的剪裁误差、送料误差、提高模具寿命与断面质量（ ）18、对于采用分别加工的凸、凹模，应保证下列关系：|δ 凸|+|δ 凹|≤Zmax+Zmin。（ ）19、拼块模具的特点是：节约钢材、便于加工、便于修理，并且可以提高模具的制造精度与寿命。（ ）20、为了防止拉深起皱，所有的拉深模都必须采用压边圈。（ ）二、选择题（20 分）1、精密冲裁模、硬同合金模的导向精度要求高，应采用———A、滚珠导柱、导套导向和浮动模柄 B、滚珠导柱、导套导向和刚性模柄C、导柱、导套导向和浮动模柄 D、导柱、导套导向和刚性模柄2、精度要求较高、生产批量较大，且内外形有位置度要求时，应选用———A、简单模 B、复合模 C、连续模 D、连续模或复合模3、筒形件拉深时，毛坏的主要变形区是———A、凸缘部分 B、筒壁部分 C、筒底部分 D、拉深凸、凹模的圆角部分4、决定冲裁合理间隙的理论依据是———A、保证模具有最长的寿命 B、保证工件的毛刺最小C、保证由凸、凹模刃口出发的剪裂纹重合 D、...
