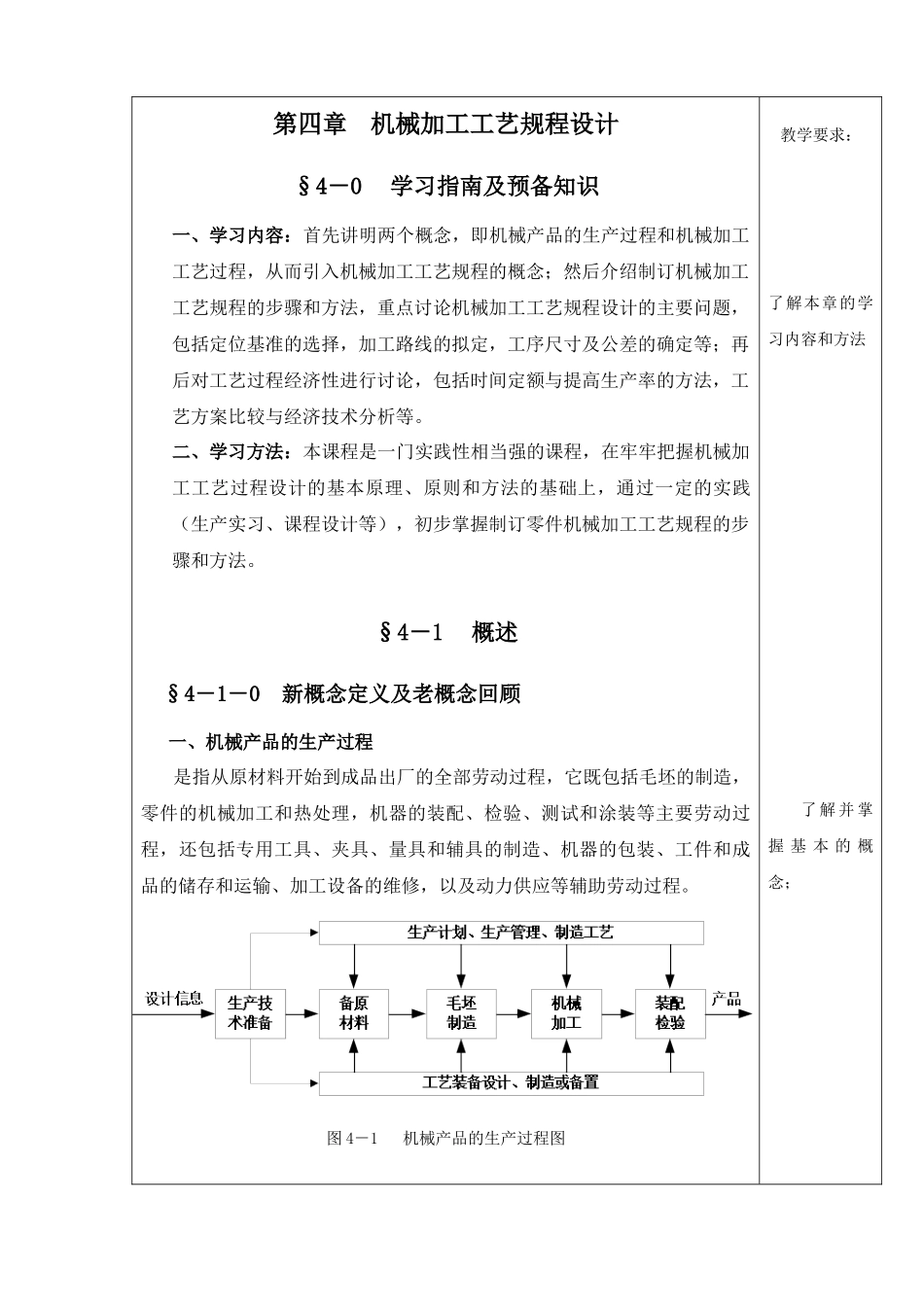

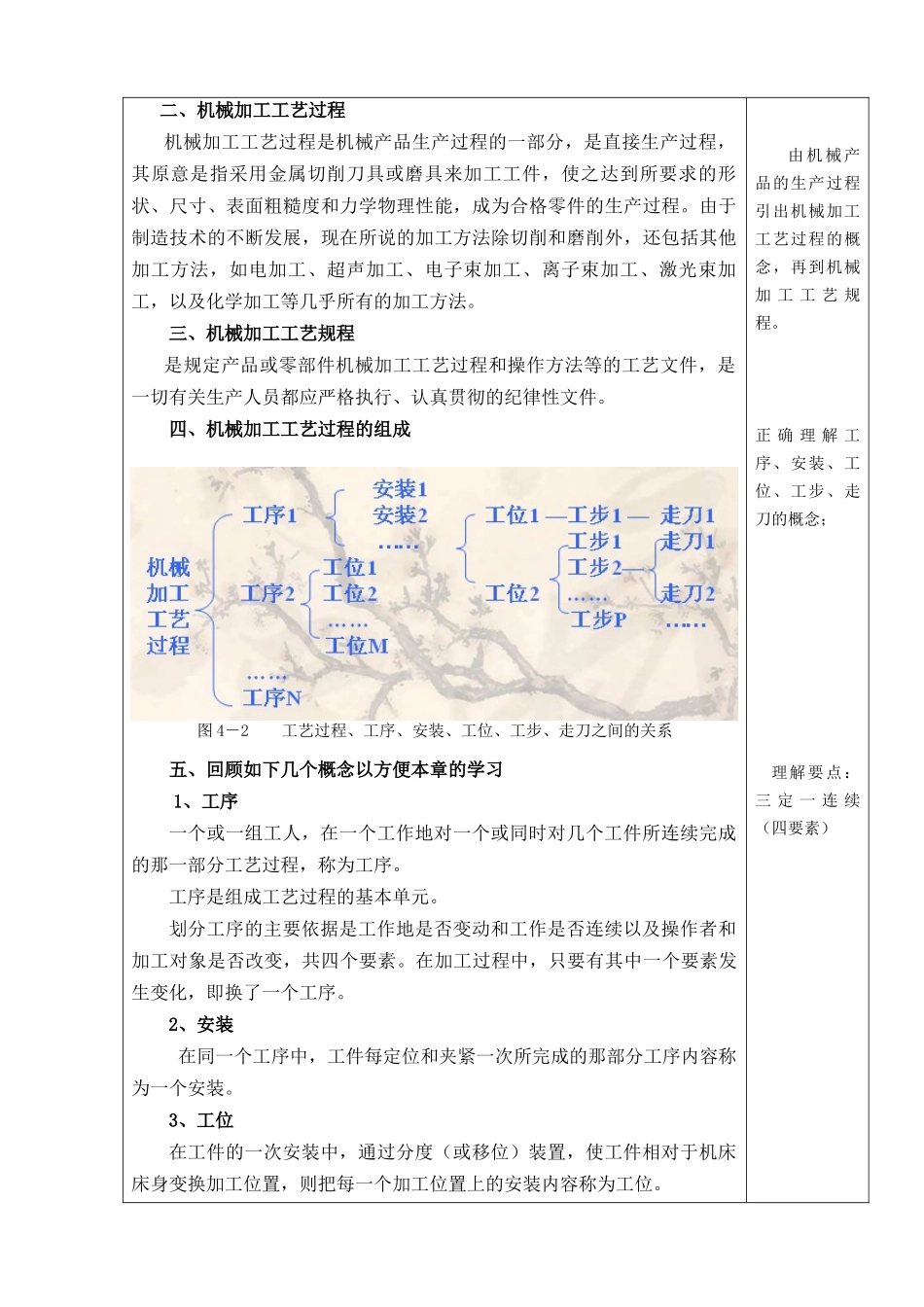

第四章机械加工工艺规程设计§4-0学习指南及预备知识一、学习内容:首先讲明两个概念,即机械产品的生产过程和机械加工工艺过程,从而引入机械加工工艺规程的概念;然后介绍制订机械加工工艺规程的步骤和方法,重点讨论机械加工工艺规程设计的主要问题,包括定位基准的选择,加工路线的拟定,工序尺寸及公差的确定等;再后对工艺过程经济性进行讨论,包括时间定额与提高生产率的方法,工艺方案比较与经济技术分析等。二、学习方法:本课程是一门实践性相当强的课程,在牢牢把握机械加工工艺过程设计的基本原理、原则和方法的基础上,通过一定的实践(生产实习、课程设计等),初步掌握制订零件机械加工工艺规程的步骤和方法。§4-1概述§4-1-0 新概念定义及老概念回顾一、机械产品的生产过程是指从原材料开始到成品出厂的全部劳动过程,它既包括毛坯的制造,零件的机械加工和热处理,机器的装配、检验、测试和涂装等主要劳动过程,还包括专用工具、夹具、量具和辅具的制造、机器的包装、工件和成品的储存和运输、加工设备的维修,以及动力供应等辅助劳动过程。图 4-1 机械产品的生产过程图教学要求:了解本章的学习内容和方法了 解 并 掌握 基 本 的 概念;二、机械加工工艺过程机械加工工艺过程是机械产品生产过程的一部分,是直接生产过程,其原意是指采用金属切削刀具或磨具来加工工件,使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能,成为合格零件的生产过程。由于制造技术的不断发展,现在所说的加工方法除切削和磨削外,还包括其他加工方法,如电加工、超声加工、电子束加工、离子束加工、激光束加工,以及化学加工等几乎所有的加工方法。三、机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件,是一切有关生产人员都应严格执行、认真贯彻的纪律性文件。四、机械加工工艺过程的组成图 4-2 工艺过程、工序、安装、工位、工步、走刀之间的关系五、回顾如下几个概念以方便本章的学习1、工序一个或一组工人,在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺过程,称为工序。工序是组成工艺过程的基本单元。划分工序的主要依据是工作地是否变动和工作是否连续以及操作者和加工对象是否改变,共四个要素。在加工过程中,只要有其中一个要素发生变化,即换了一个工序。2、安装在同一个工序中,工件每定位和夹紧一次所完成的那部分工序内容称为一个安装。3、工位在工件的一次安装...
