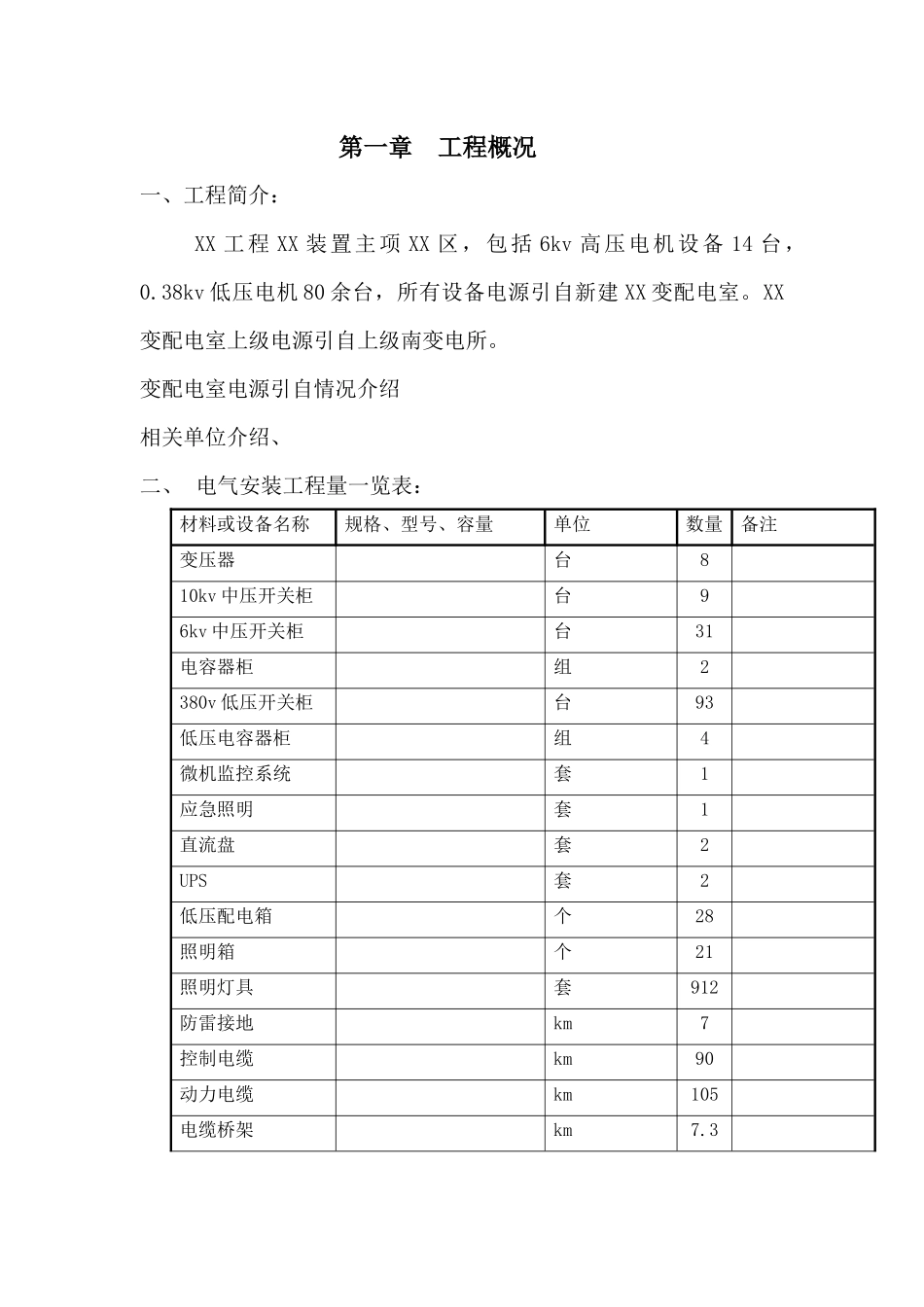

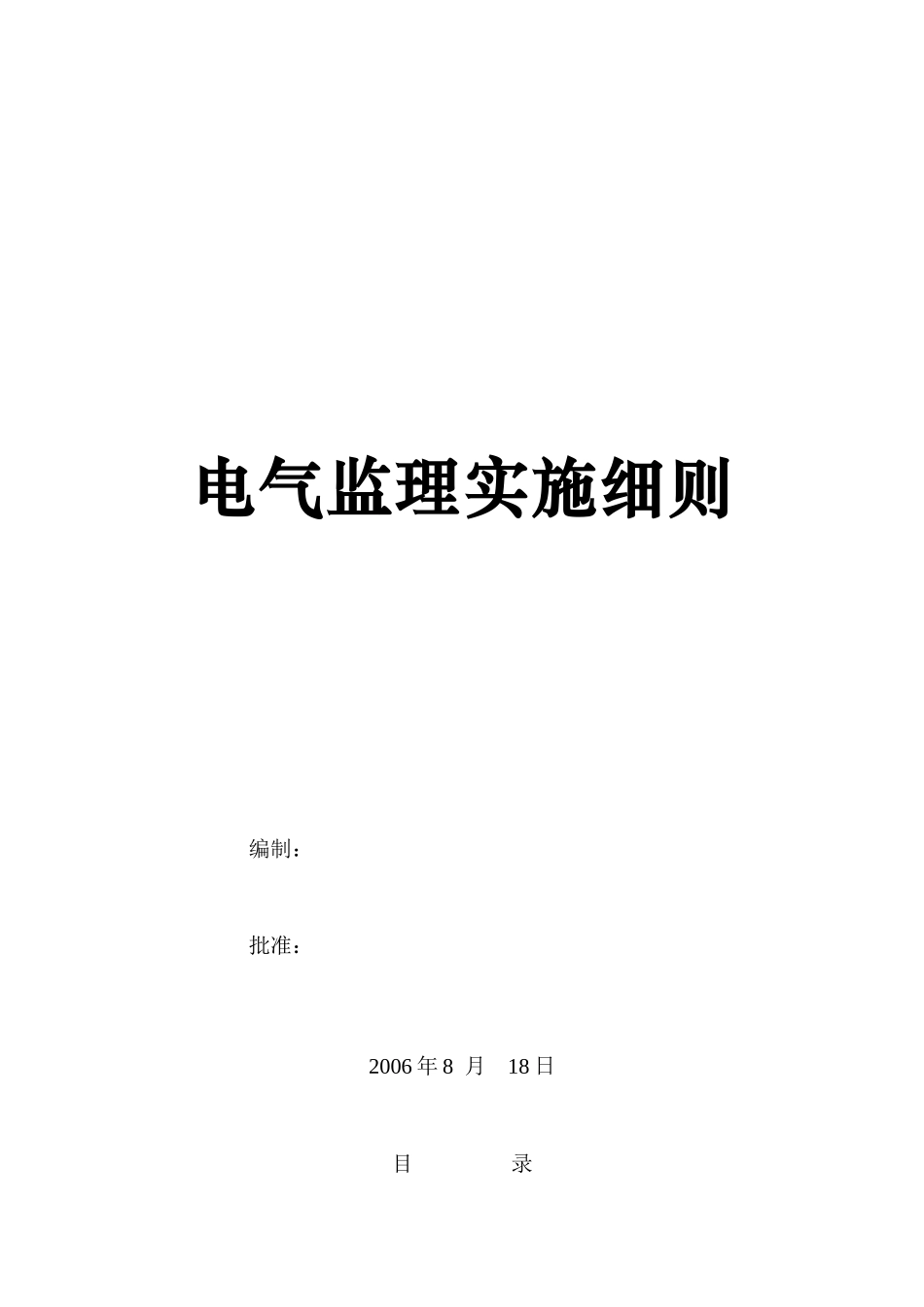

电气监理实施细则 编制： 批准： 2006 年 8 月 18 日目 录第一章：工程概况……………………………………………1.1 工作简介……………………………………………1.2 工程量一览表………………………………………1.3 编制依据……………………………………………第二章：监理工作流程………………………………………第三章：监理质量控制……………………………………… 3.1 变配电所安装质量控制…………………………… 3.2 其他子分部电气安装质量控制……………………第四章：监理进度控制………………………………………第五章：监理投资控制………………………………………第一章 工程概况一、工程简介： XX 工程 XX 装置主项 XX 区，包括 6kv 高压电机设备 14 台，0.38kv 低压电机 80 余台，所有设备电源引自新建 XX 变配电室。XX变配电室上级电源引自上级南变电所。变配电室电源引自情况介绍相关单位介绍、二、 电气安装工程量一览表：材料或设备名称规格、型号、容量单位数量备注变压器台810kv 中压开关柜台96kv 中压开关柜台31电容器柜组2380v 低压开关柜台93低压电容器柜组4微机监控系统套1应急照明套1直流盘套2UPS套2低压配电箱个28照明箱个21照明灯具套912防雷接地km7控制电缆km90动力电缆km105电缆桥架km7.3电信监视系统套1对讲台15三、编制依据：1．《工程建设监理规范》（GB50319-2000）2．经批准的本项目《XX 监理规划》3．电气专业设计文件4．本工程的《建设工程委托监理合同》5．本工程的《建设工程施工合同》6．XX 工程建设总体统筹控制计划7、上级主管部门关于本工程的监理工作管理规定8、石油建设工程质量检验评定标准 电气装置安装 SY4030.2-939、建筑电气工程施工质量验收规范《GB50303-2002》10、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范《GB50257-96》11、电气装置安装工程接地装置施工及验收规范《GB50169-2006》12、爆炸和火灾危险环境电力装置设计规范 GB50058-92 等现行的施工质量验收规范、标准等。13、 石油化工施工安全技术规程《SH3505-1999》14、 建设工程施工现场供用电安全规范《GB50194-93》15、 施工现场临时用电安全技术规范《JGJ46-88》审查承包商人员资质资源计划监理工程师上报人员资质资源计划承包商16、 建筑施工高出作业安全技术规范《JGJ80-91》17、 建筑施工安全检查标准《JGJ59-99》18、 建设工程安全生产管理条例等安全管理规...
