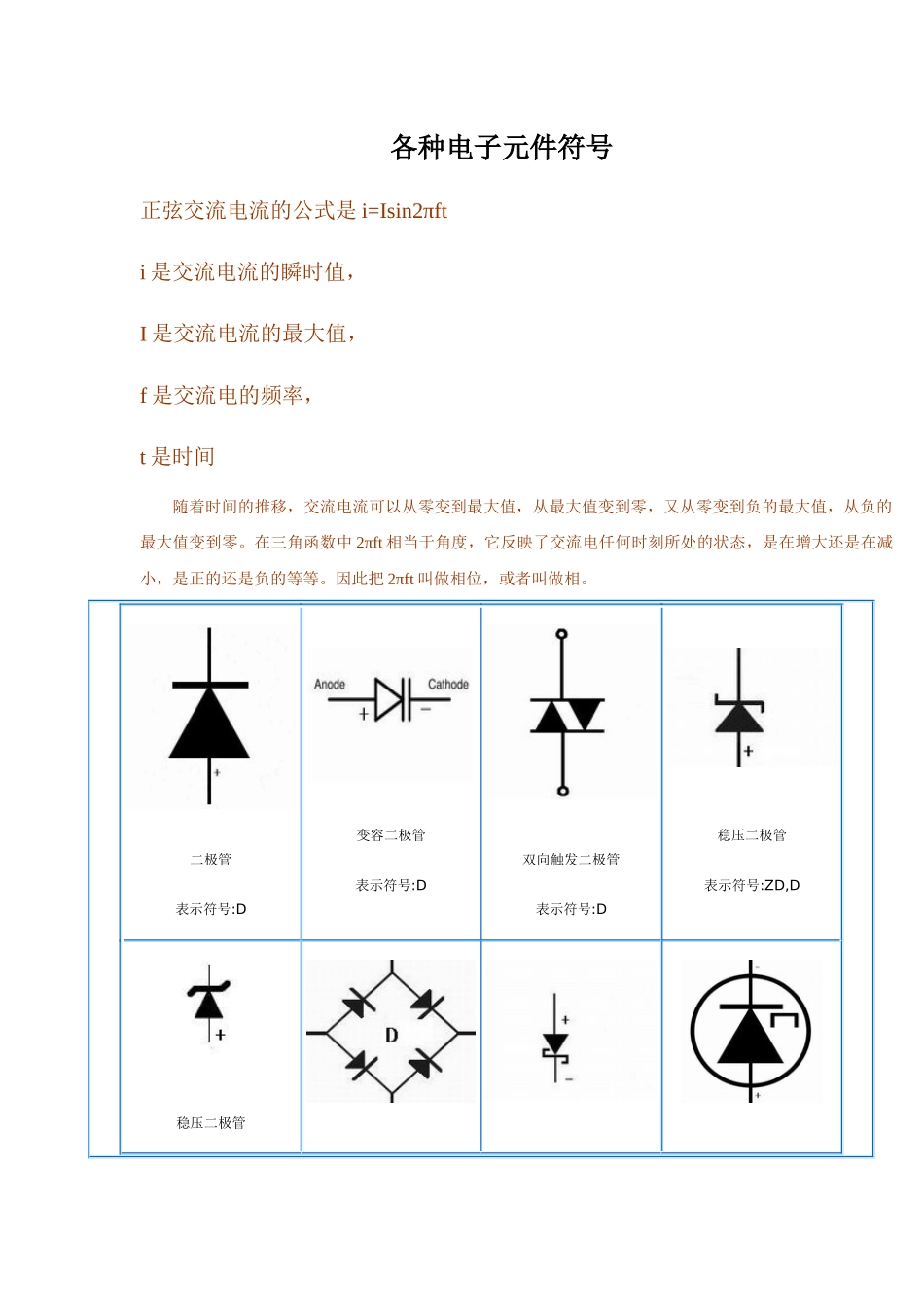

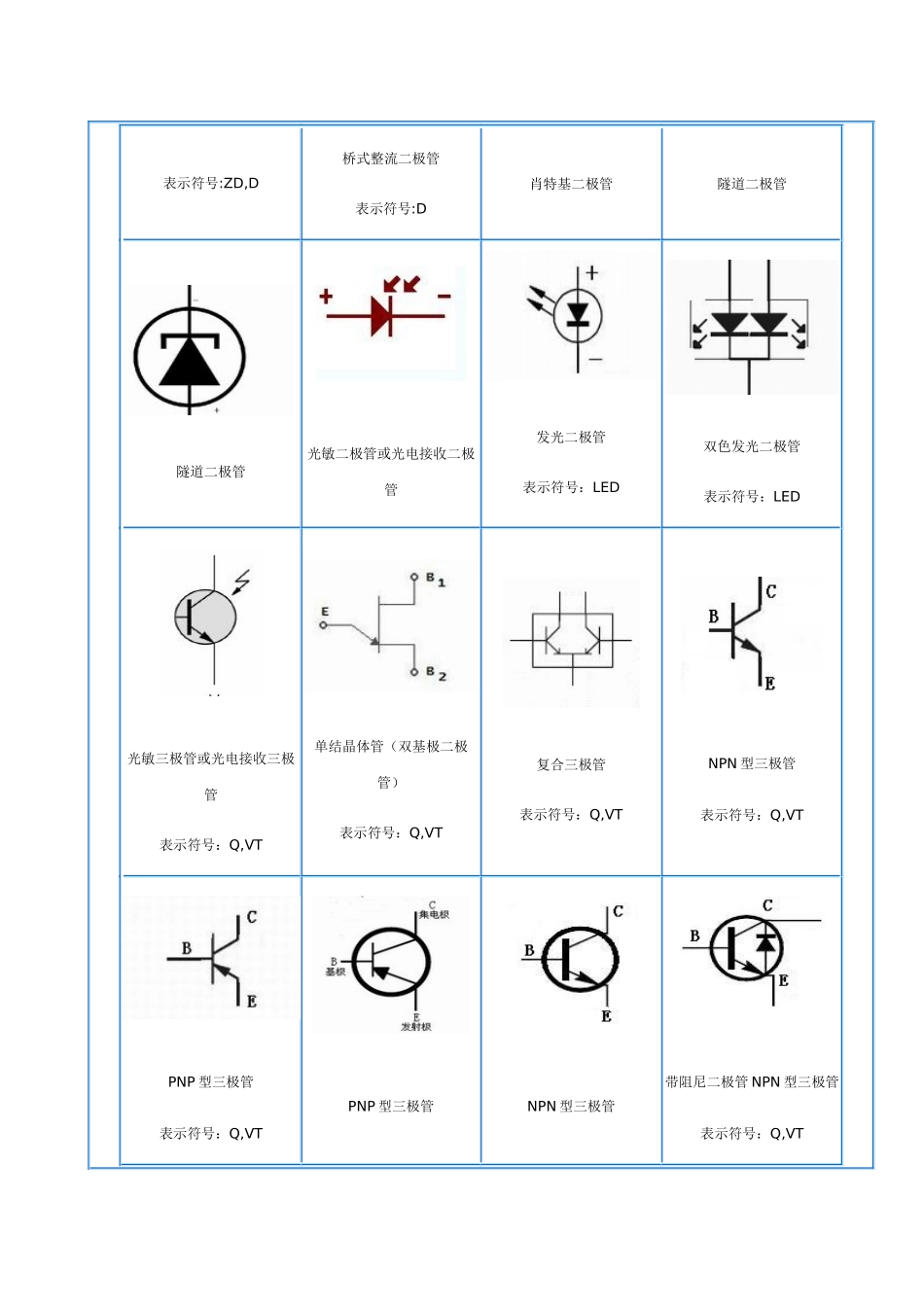

各种电子元件符号正弦交流电流的公式是 i=Isin2πft i 是交流电流的瞬时值，I 是交流电流的最大值，f 是交流电的频率，t 是时间随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。在三角函数中 2πft 相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把 2πft 叫做相位，或者叫做相。二极管表示符号:D变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管表示符号：Q,VT单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN 型三极管表示符号：Q,VTPNP 型三极管表示符号：Q,VTPNP 型三极管NPN 型三极管带阻尼二极管 NPN 型三极管表示符号：Q,VT表示符号：Q,VT表示符号：Q,VT带阻尼二极管及电阻 NPN 型三极管表示符号：Q,VTIGBT 场效应管表示符号：Q,VT带阻尼二极管 IGBT 场效应管表示符号：Q,VT 接面型场效应管 P-JFET接面型场效应管 N-JFET场效应管增强型 P-MOS场效应管增强型 N-MOS场效应管耗尽型 P-MOS场效应管耗尽型 N-MOS电阻 电阻器或固定电阻 表示符号：R电阻 电阻器或固定电阻 表示符号：R电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W三脚消磁电阻表示符号：RT二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容（无极性电容）表示符号：C四端光电光电耦合器表示符号：OC，N六端光电光电耦合器表示符号：OC，N 单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振 石英晶体振荡器表示符号：X晶振 石英晶体振荡器表示符号：X石英晶体滤波器表示符号：X双列集成电路表示符号：IC 或 U单列集成电路表示符号：IC 或 U运算放大器倒相放大器AND gate 非门 OR gate 或门 NAND gate 与非门 NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器线路输入端子继电器 按键开关表示符号:S双极开关扬...
