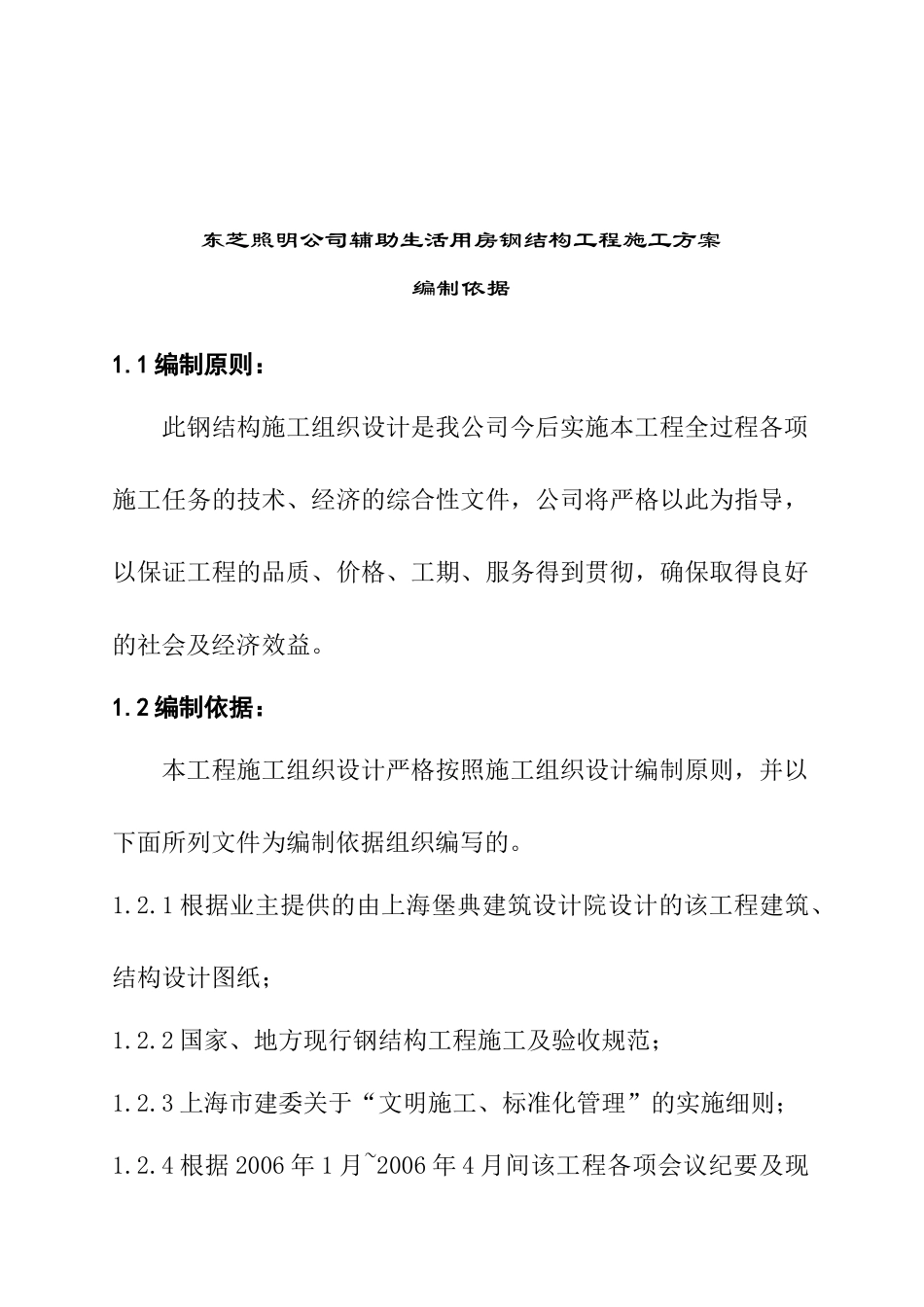

东芝照明公司辅助生活用房钢结构工程施工方案编制依据1.1 编制原则：此钢结构施工组织设计是我公司今后实施本工程全过程各项施工任务的技术、经济的综合性文件，公司将严格以此为指导，以保证工程的品质、价格、工期、服务得到贯彻，确保取得良好的社会及经济效益。1.2 编制依据：本工程施工组织设计严格按照施工组织设计编制原则，并以下面所列文件为编制依据组织编写的。1.2.1 根据业主提供的由上海堡典建筑设计院设计的该工程建筑、结构设计图纸；1.2.2 国家、地方现行钢结构工程施工及验收规范；1.2.3 上海市建委关于“文明施工、标准化管理”的实施细则；1.2.4 根据 2006 年 1 月~2006 年 4 月间该工程各项会议纪要及现场勘察情况；1.2.5 我公司关于同类建筑工程的施工经验。1.3 补充编制说明：根据工程施工进度变化，施工组织设计应作必要的补充修改。施工中并编制以下内容：1、分部分项技术交底资料。2、特殊部位专项施工措施设计。3、工程验收资料编制工作。4、本工程的具体的设计特点。二、工程概况及特点2.1 工程 名称：哈利盛东芝照明有限公司工程2.2 工程 地点：上海松江工业区江田东路 258 号2.3 业 主：哈利盛东芝照明有限公司2.4 总 承 包：上海海盛建筑安装有限公司2.5 工程规模：2.5.1 建筑占地：8546m22.5.2 建筑面积：6180 m22.6 建筑特征：2.6.1 平面布局：本工程钢结构工程主要一个单体—第四工厂栋：轴线总长113m，总宽 54m，跨度为 27 米，共分三个工作区，A 区为 1~10轴，为普通地坪；B 区为 10~13 轴，结构地坪，地坪与基础、圈梁一次浇注而成，钢结构吊装时，此区域只能在厂房外吊装；C区为为 13~15 轴，结构为混凝土框架结构。厂房四周设有女儿墙，女儿墙标高为 9.300m。屋顶为双坡，坡度 1：20，雨水集中排放，屋面为带保温单层暗扣隐藏式 360°卷边压型彩钢板-BS-490，内墙面板为 0.4mm 宝钢白灰（Q-900）打钉板，外墙面为带保温棉 0.5mm 宝钢白灰（TT-800）打钉板。2.6.3 钢结构做法：钢柱 钢梁 钢檩条 天沟 保温棉 压型彩板(屋面) 收边2.7 结构形式： 主体钢结构，局部（13 轴~15 轴）为混凝土框架结构。钢梁为自动焊接 H 型钢，现场高强螺栓拼装。钢梁底用预埋地脚锚栓与砼固定，侧向有圆管支撑，屋架间有水平支撑，檩条为连续搭接 C 型钢檩条，屋面檩条间设拉条及斜拉条。2.8 施工条件：2.8.1 运输条件：上海松江工业区江田东路 258 号，道...
