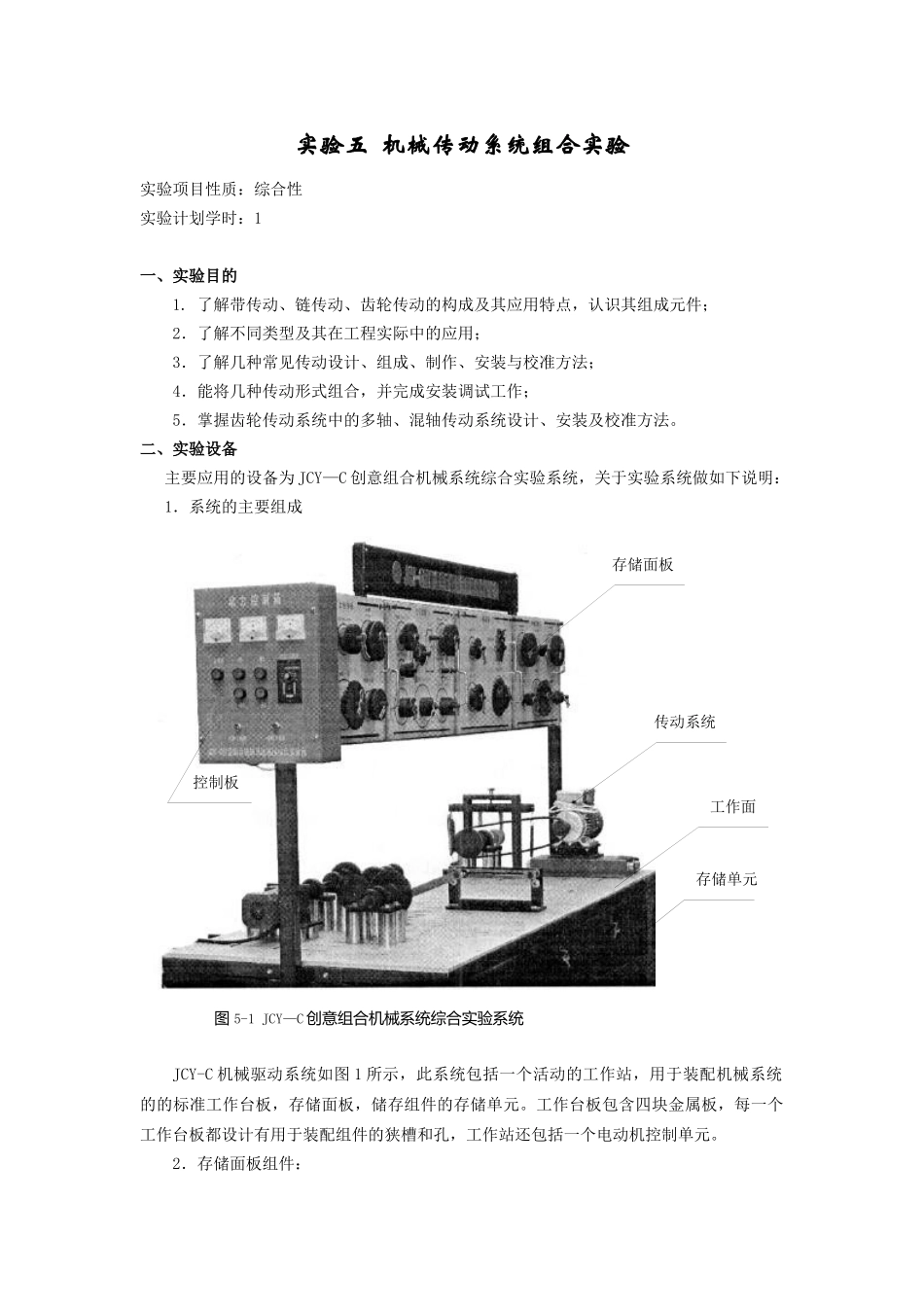

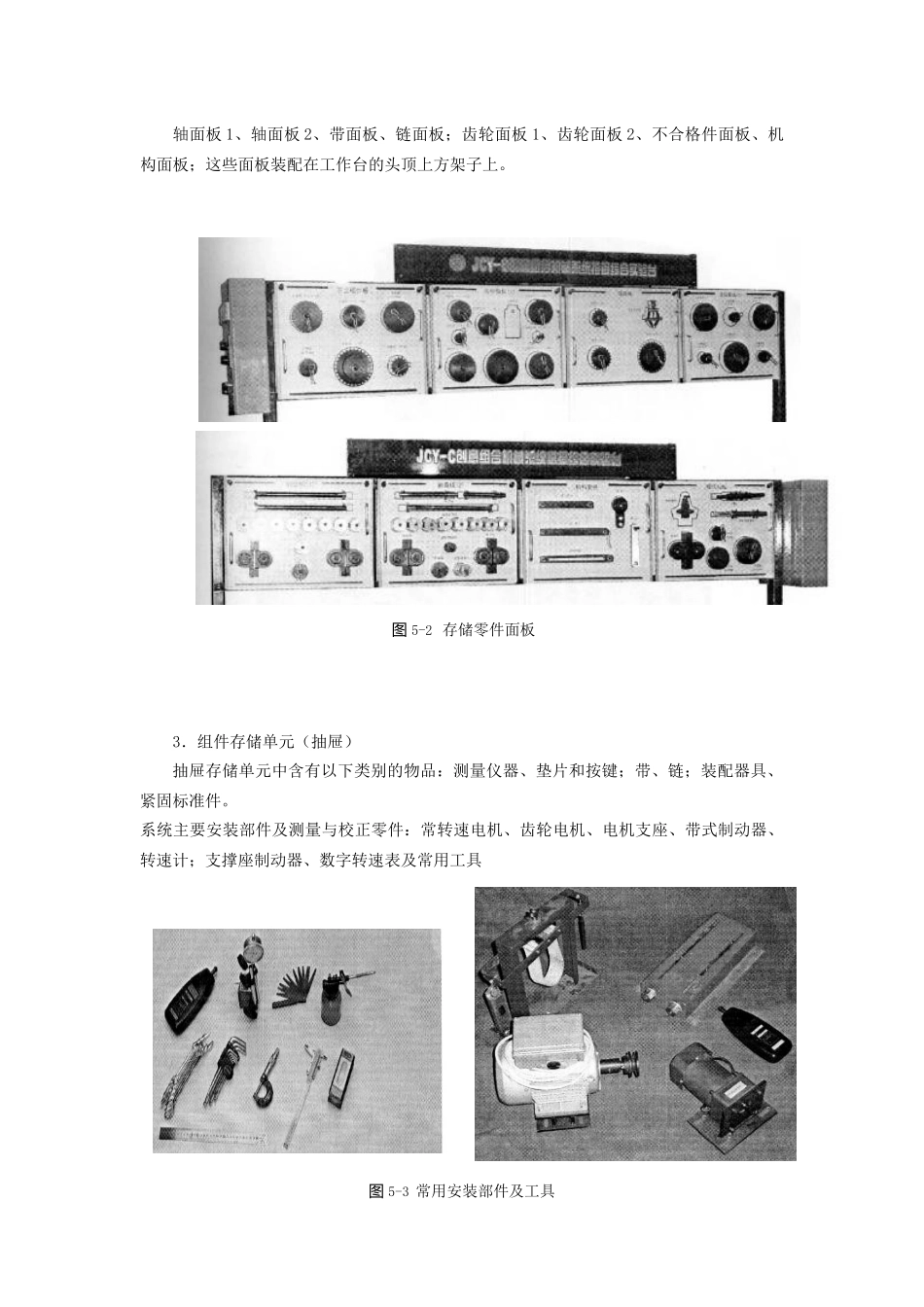

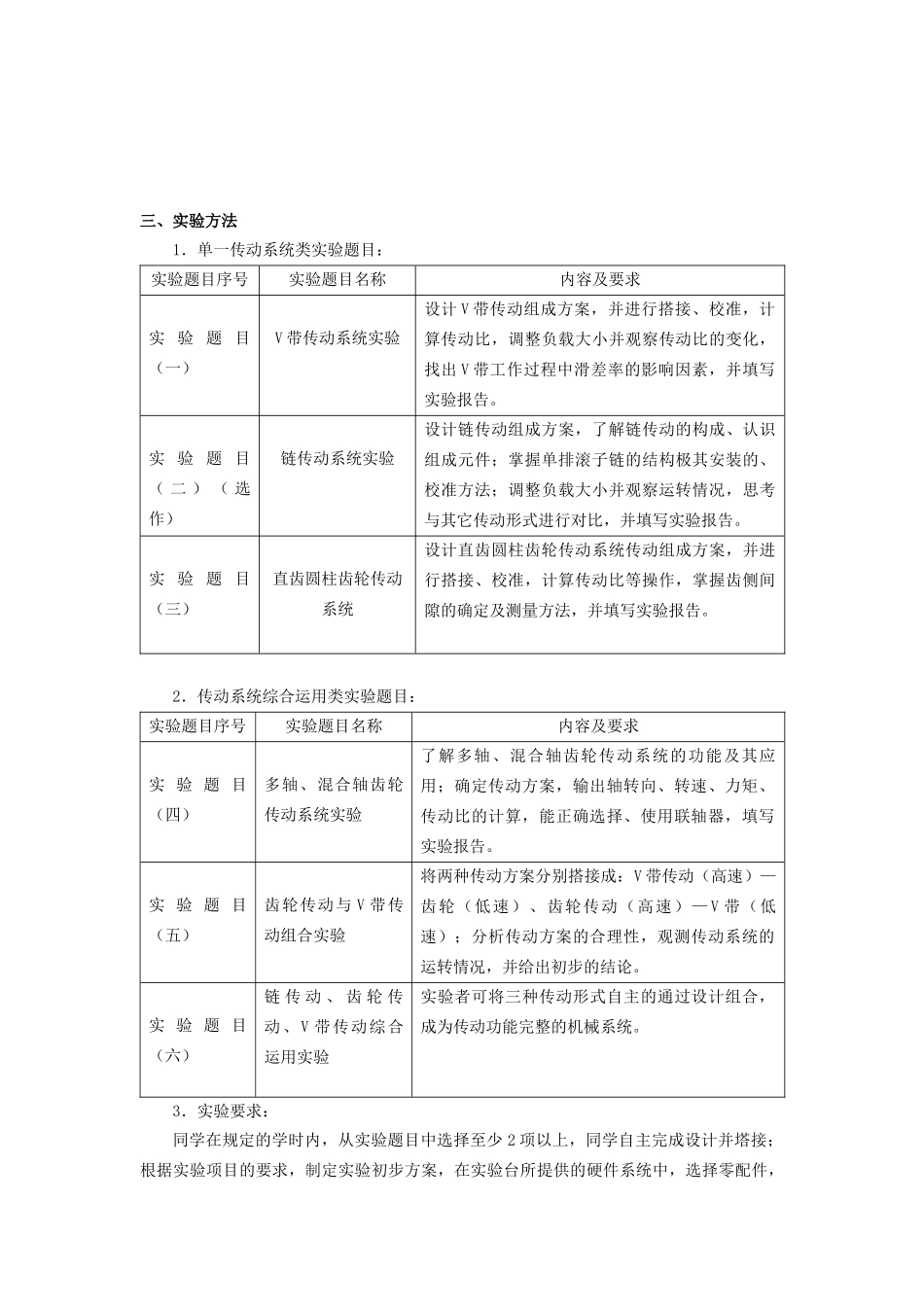

图 5-1 JCY—C 创意组合机械系统综合实验系统工作面传动系统存储面板存储单元控制板实验五 机械传动系统组合实验实验项目性质：综合性实验计划学时：1一、实验目的1. 了解带传动、链传动、齿轮传动的构成及其应用特点，认识其组成元件； 2．了解不同类型及其在工程实际中的应用；3．了解几种常见传动设计、组成、制作、安装与校准方法；4．能将几种传动形式组合，并完成安装调试工作；5．掌握齿轮传动系统中的多轴、混轴传动系统设计、安装及校准方法。二、实验设备主要应用的设备为 JCY—C 创意组合机械系统综合实验系统，关于实验系统做如下说明：1．系统的主要组成JCY-C 机械驱动系统如图 1 所示，此系统包括一个活动的工作站，用于装配机械系统的的标准工作台板，存储面板，储存组件的存储单元。工作台板包含四块金属板，每一个工作台板都设计有用于装配组件的狭槽和孔，工作站还包括一个电动机控制单元。2．存储面板组件：图 5-2 存储零件面板图 5-3 常用安装部件及工具轴面板 1、轴面板 2、带面板、链面板；齿轮面板 1、齿轮面板 2、不合格件面板、机构面板；这些面板装配在工作台的头顶上方架子上。 3．组件存储单元（抽屉）抽屉存储单元中含有以下类别的物品：测量仪器、垫片和按键；带、链；装配器具、紧固标准件。系统主要安装部件及测量与校正零件：常转速电机、齿轮电机、电机支座、带式制动器、转速计；支撑座制动器、数字转速表及常用工具三、实验方法1．单一传动系统类实验题目：实验题目序号实验题目名称内容及要求实 验 题 目（一）V 带传动系统实验设计 V 带传动组成方案，并进行搭接、校准，计算传动比，调整负载大小并观察传动比的变化，找出 V 带工作过程中滑差率的影响因素，并填写实验报告。实 验 题 目（ 二 ） （ 选作）链传动系统实验设计链传动组成方案，了解链传动的构成、认识组成元件；掌握单排滚子链的结构极其安装的、校准方法；调整负载大小并观察运转情况，思考与其它传动形式进行对比，并填写实验报告。实 验 题 目（三）直齿圆柱齿轮传动系统设计直齿圆柱齿轮传动系统传动组成方案，并进行搭接、校准，计算传动比等操作，掌握齿侧间隙的确定及测量方法，并填写实验报告。2．传动系统综合运用类实验题目：实验题目序号实验题目名称内容及要求实 验 题 目（四）多轴、混合轴齿轮传动系统实验了解多轴、混合轴齿轮传动系统的功能及其应用；确定传动方案，输出轴转向、...
