《电气控制与PLC》试卷三VIP免费

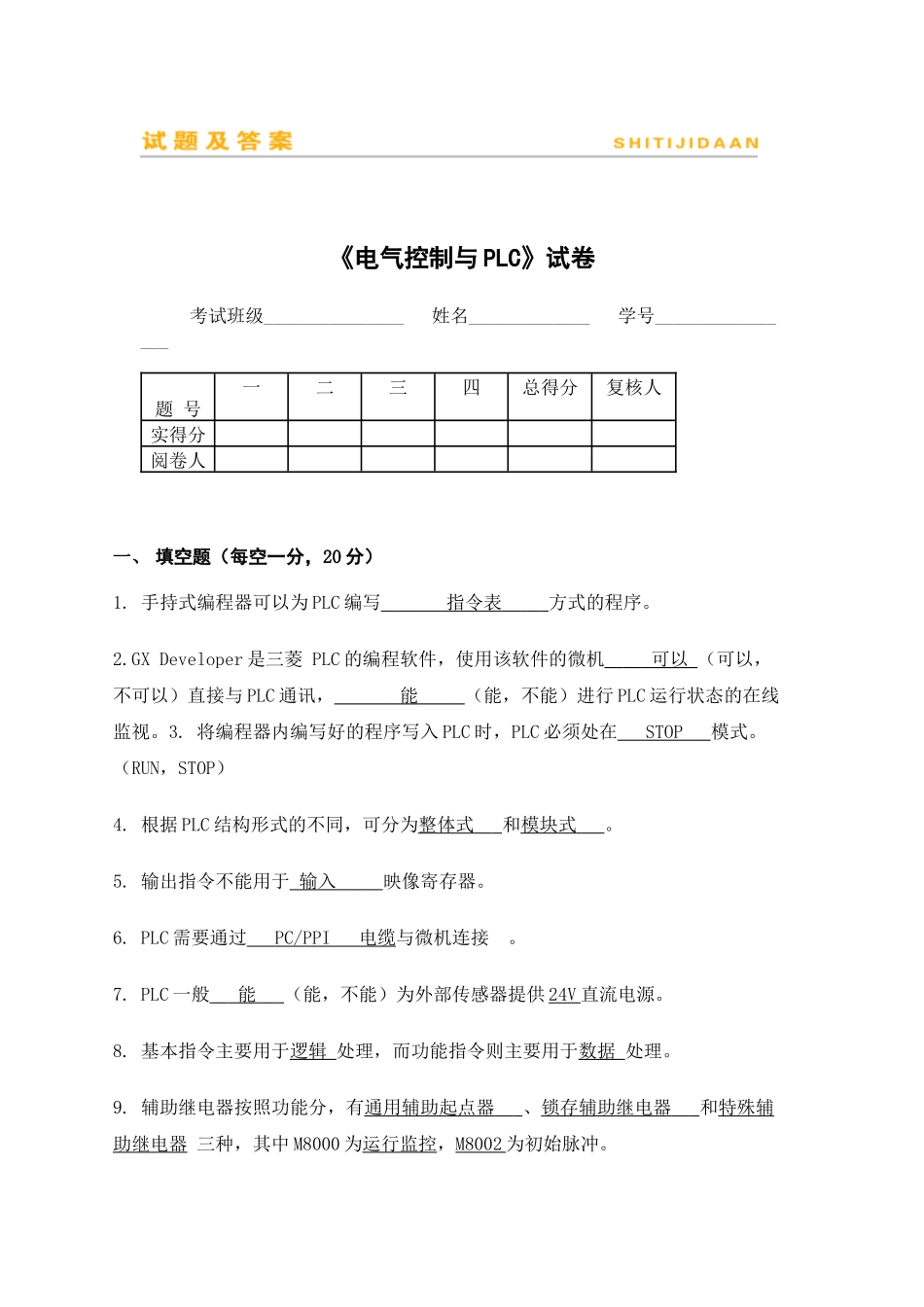

《电气控制与PLC》试卷三_第1页
1/14

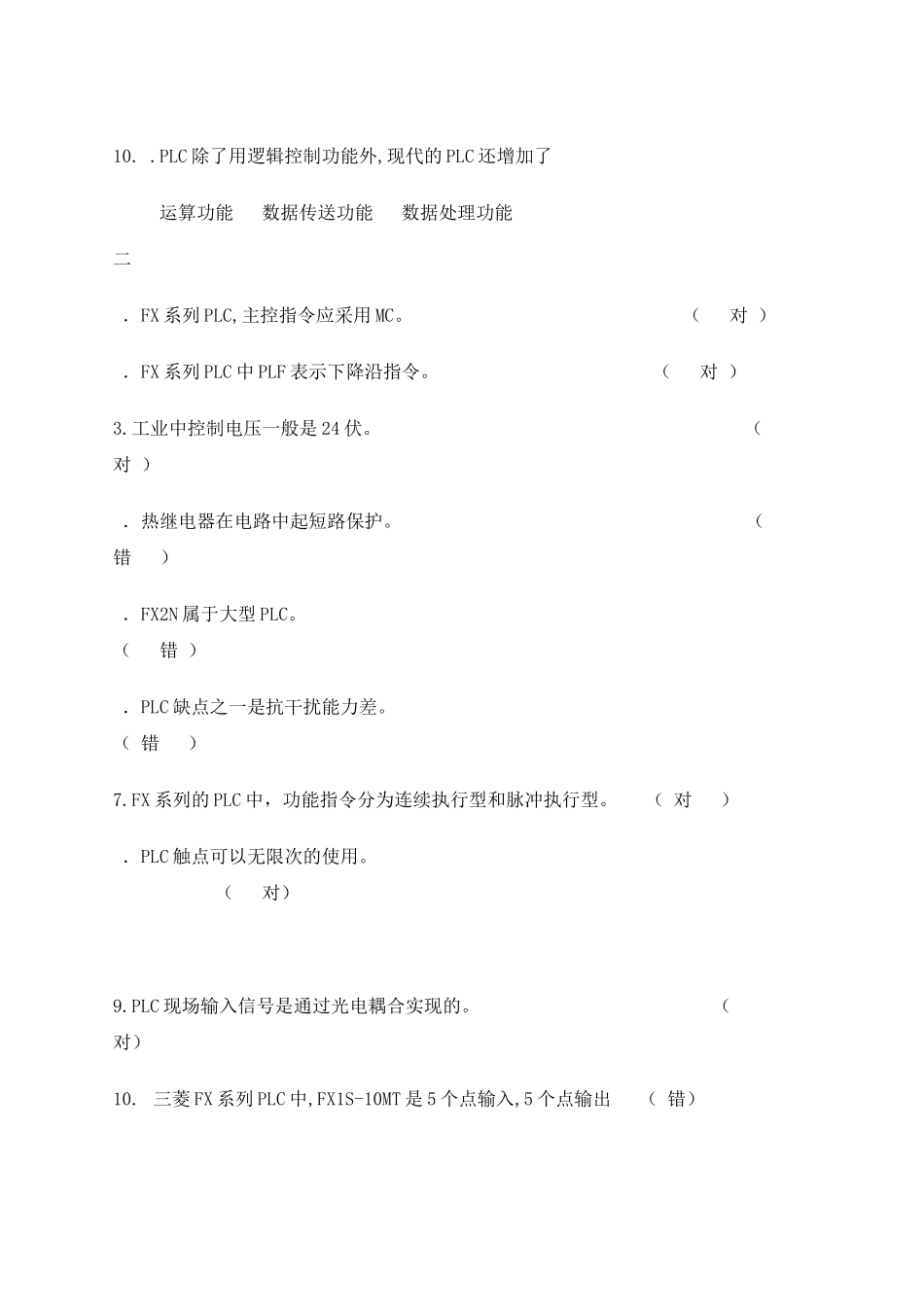

《电气控制与PLC》试卷三_第2页
2/14

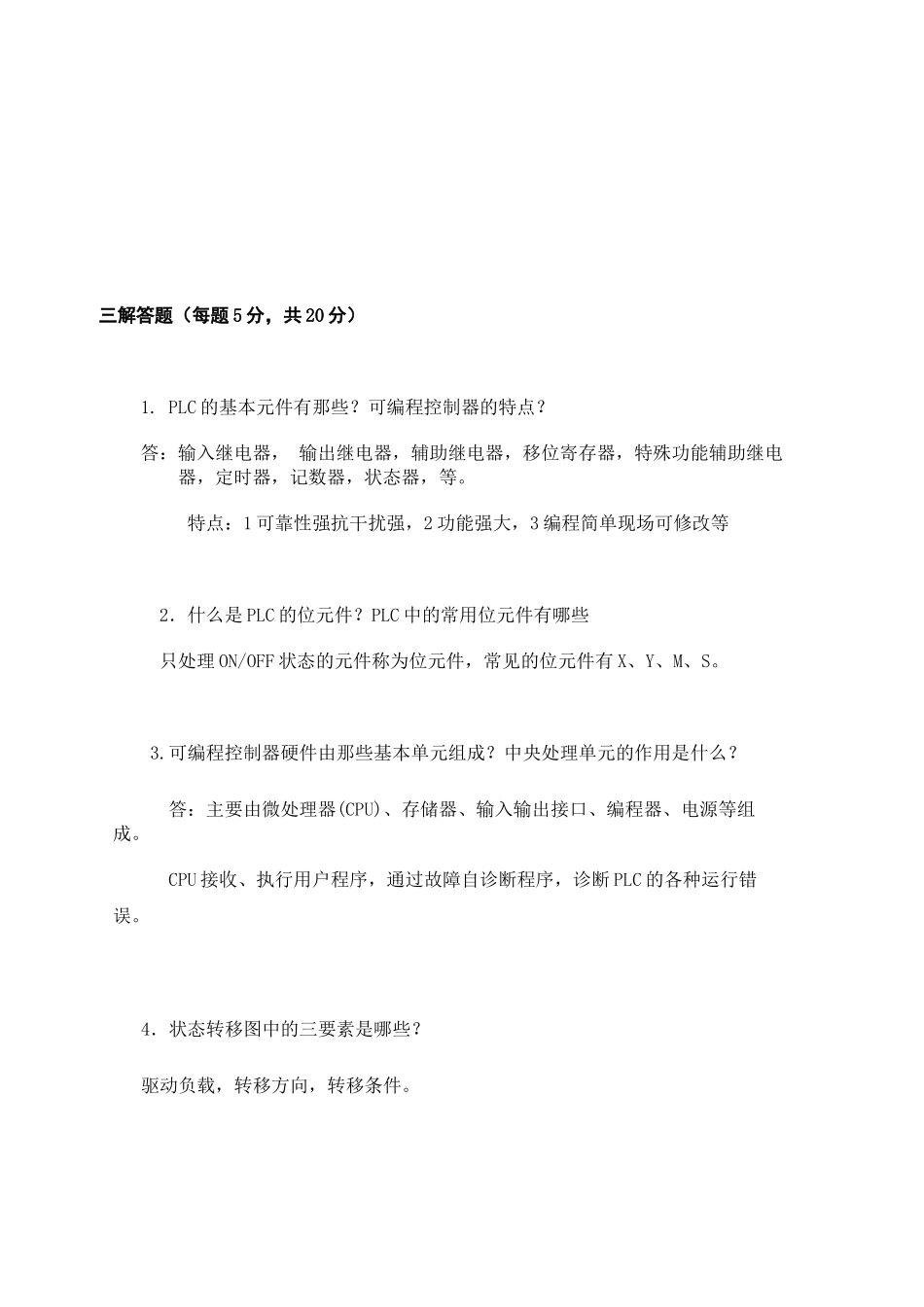

《电气控制与PLC》试卷三_第3页
3/14
《电气控制与 PLC》试卷考试班级_______________ 姓名_____________ 学号________________题 号一二三四总得分复核人实得分 阅卷人 一、 填空题(每空一分,20 分)1. 手持式编程器可以为 PLC 编写 指令表 方式的程序。2.GX Developer 是三菱 PLC 的编程软件,使用该软件的微机 可以 (可以,不可以)直接与 PLC 通讯, 能 (能,不能)进行 PLC 运行状态的在线监视。3. 将编程器内编写好的程序写入 PLC 时,PLC 必须处在 STOP 模式。(RUN,STOP)4. 根据 PLC 结构形式的不同,可分为整体式 和模块式 。5. 输出指令不能用于 输入 映像寄存器。6. PLC 需要通过 PC/PPI 电缆 与微机连接 。7. PLC 一般 能 (能,不能)为外部传感器提供 24V 直流电源。8. 基本指令主要用于逻辑 处理,而功能指令则主要用于数据 处理。9. 辅助继电器按照功能分,有通用辅助起点器 、锁存辅助继电器 和特殊辅助继电器 三种,其中 M8000 为运行监控,M8002 为初始脉冲。10. .PLC 除了用逻辑控制功能外,现代的 PLC 还增加了运算功能 数据传送功能 数据处理功能 二.FX 系列 PLC,主控指令应采用 MC。 ( 对 ).FX 系列 PLC 中 PLF 表示下降沿指令。 ( 对 )3.工业中控制电压一般是 24 伏。 ( 对 ).热继电器在电路中起短路保护。 ( 错 ).FX2N 属于大型 PLC。 ( 错 ).PLC 缺点之一是抗干扰能力差。 ( 错 )7.FX 系列的 PLC 中,功能指令分为连续执行型和脉冲执行型。 ( 对 ).PLC 触点可以无限次的使用。 ( 对) 9.PLC 现场输入信号是通过光电耦合实现的。 ( 对)10. 三菱 FX 系列 PLC 中,FX1S-10MT 是 5 个点输入,5 个点输出 ( 错) 三解答题(每题 5 分,共 20 分) 1. PLC 的基本元件有那些?可编程控制器的特点? 答:输入继电器, 输出继电器,辅助继电器,移位寄存器,特殊功能辅助继电器,定时器,记数器,状态器,等。 特点:1 可靠性强抗干扰强,2 功能强大,3 编程简单现场可修改等 2.什么是 PLC 的位元件?PLC 中的常用位元件有哪些只处理 ON/OFF 状态的元件称为位元件,常见的位元件有 X、Y、M、S。 3.可编程控制器硬件由那些基本单元组成?中央处理单元的作用是什么?答:主要由微处理器(CPU)、存储器、输入输出接口、编程器、电源等组成。CPU 接收、执行用户程序,通过故障自诊断程...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《电气控制与PLC》试卷三
