某电子公司进货检验规作业指导书（全桥）VIP免费

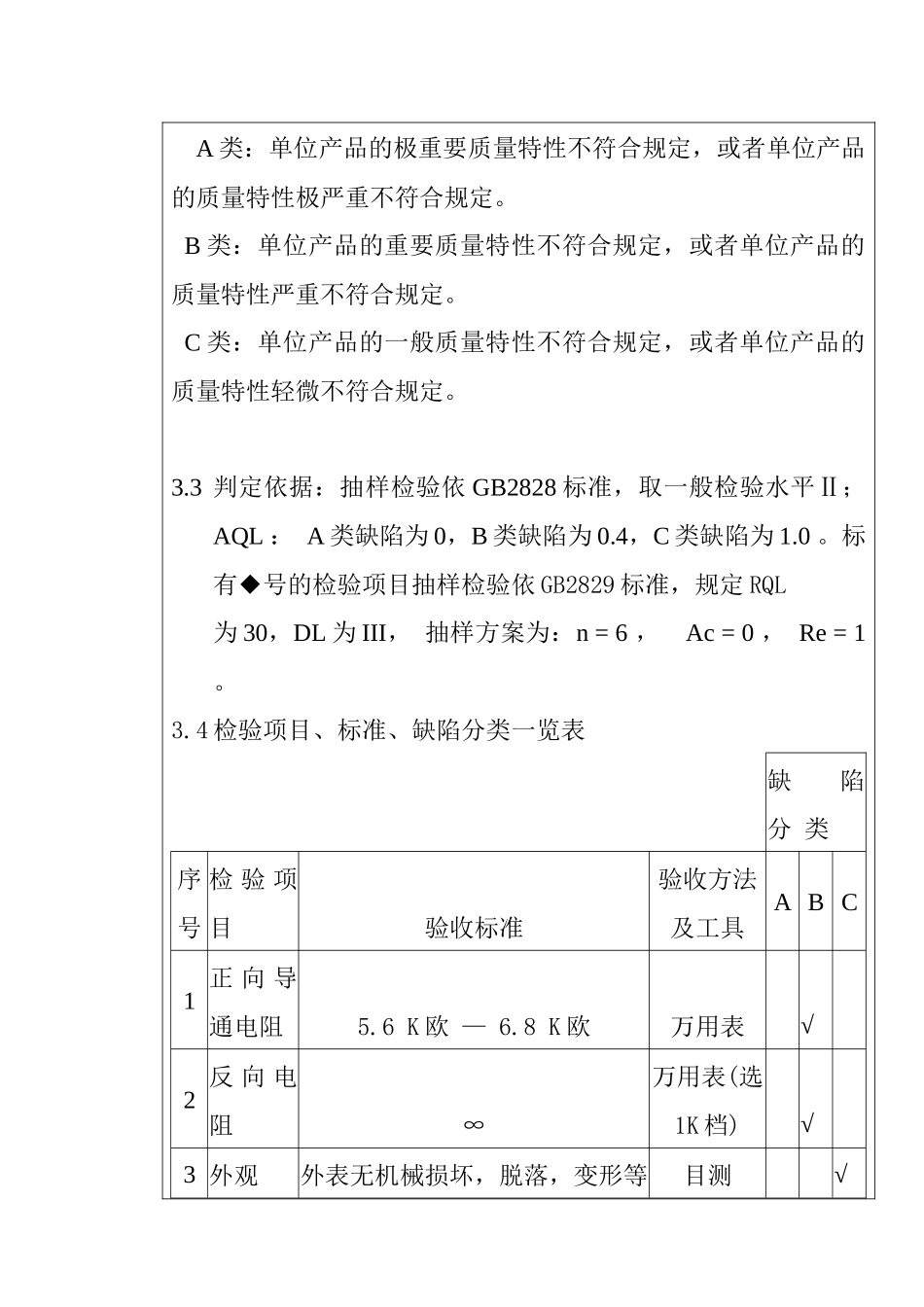

第 1 页 共 1 页作 业 指 导 书 进货检验规范（全桥）编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验规范的目的是保证本公司所购全桥的质量符合要求。本检验规范仅适用于汉王制造有限公司 E 风电话所用全桥。2 参照文件： 本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及 GB2828 和 GB2829 抽样程序。3 规范内容：3.1 测试工量具及仪表：指针万用表（MF—47），游标卡尺，测力计，锡炉， 浓度不低于 95%的酒精3.2 缺陷分类及定义：受控状态分发号A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。 B 类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。 C 类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。3.3 判定依据：抽样检验依 GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为 0，B 类缺陷为 0.4，C 类缺陷为 1.0 。标有◆号的检验项目抽样检验依 GB2829 标准，规定 RQL为 30，DL 为 III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。3.4 检验项目、标准、缺陷分类一览表缺 陷 分 类序号检 验 项目验收标准验收方法及工具A B C1正 向 导通电阻5.6 K 欧 — 6.8 K 欧万用表 √ 2反 向 电阻∞万用表(选1K 档) √ 3 外观外表无机械损坏，脱落，变形等目测 √异常现象，引脚无锈蚀或不洁4外 观 尺寸符合设计要求游标卡尺 √5 标识标识完备、准确、无错误目测 √ 6标 识 附着力标识清晰，用浸酒精的棉球擦拭三次后无变化酒精棉球√◆7 可焊性温度 260±10, ℃ 时间 2S , 渗锡表面光滑, 无起珠和波纹状锡炉 √◆8耐 焊 接热温度 260±10, ℃ 浸锡时间 5S后，外观、电气与机械性能良好锡炉 √ 9引 出 端强度水平拉力 10N，时间 5S，无可见损伤测力计 √ 10包装包装良好,随附出厂时间及检验合格证 目测 √ 4相关记录与表格 《进货检验报告》 HWM-QR099-批 准 人签名审 核 人签名制定人签名批 准 日期审 核 日期制定日期
