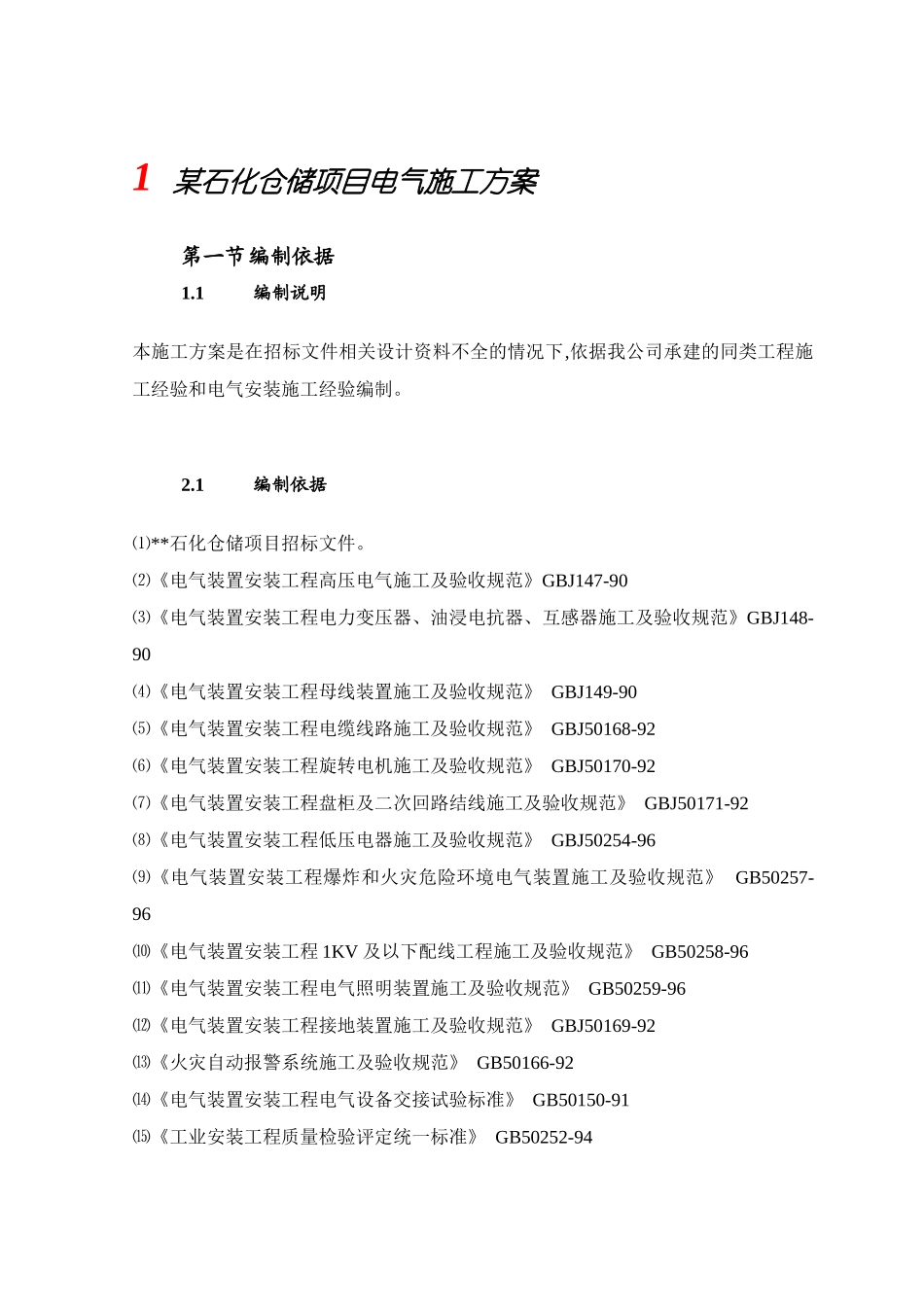

1 某石化仓储项目电气施工方案第一节编制依据1.1编制说明本施工方案是在招标文件相关设计资料不全的情况下,依据我公司承建的同类工程施工经验和电气安装施工经验编制。 2.1编制依据**⑴石化仓储项目招标文件。 ⑵《电气装置安装工程高压电气施工及验收规范》GBJ147-90 ⑶《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 ⑷《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 ⑸《电气装置安装工程电缆线路施工及验收规范》 GBJ50168-92 ⑹《电气装置安装工程旋转电机施工及验收规范》 GBJ50170-92 ⑺《电气装置安装工程盘柜及二次回路结线施工及验收规范》 GBJ50171-92⑻《电气装置安装工程低压电器施工及验收规范》 GBJ50254-96 ⑼《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96⑽《电气装置安装工程 1KV 及以下配线工程施工及验收规范》 GB50258-96 ⑾《电气装置安装工程电气照明装置施工及验收规范》 GB50259-96 ⑿《电气装置安装工程接地装置施工及验收规范》 GBJ50169-92⒀《火灾自动报警系统施工及验收规范》 GB50166-92 ⒁《电气装置安装工程电气设备交接试验标准》 GB50150-91 ⒂《工业安装工程质量检验评定统一标准》 GB50252-94 ⒃《建筑安装工程质量检验评定统一标准》 GBJ303-88 ⒄《施工现场临时用电安全技术规范》 JGJ46-88 ⒅《化学工业工程建设交工技术文件规定》 HG20237-94 第一节工程概况** *石化仓储项目共分两个标段：办公楼、实验室、变配电室为一标段，厂区内除办公楼、实验室、变配电室以外为一标段。电气安装工程主要内容是：电力变压器、柴油发电机组、高压低压开关柜、自动无功补偿装置、直流操作电流屏、不间断电流装置、照明配电箱、电缆桥架、电缆、电缆保护管、灯具、电机、操作柱、电线、开关插座、防雷接地系统及火灾报警装置安装。 主要工程量序号工程量名称单位数量1变压器台22高压柜低压柜台193柴油发电机组成台14照明箱插座箱配线箱分线箱台115计算机网络柜台16弱电控制盘台47门禁系统套18电缆米182259电线米2917010接地圆钢 φ10米11011钢管米1480212桥架米78013电动机台1114灯具套49315弱电设备个186第一节施工程序第一节设备材料的标识、检验1.1设备、材料标识一览表序号设备、材料名称入库标识过程标识最终标识1电力变压器铭牌安装位号铭牌2配电盘柜铭牌安装编号设备位号3桥架挂牌铭牌铭牌4对讲装置挂...
