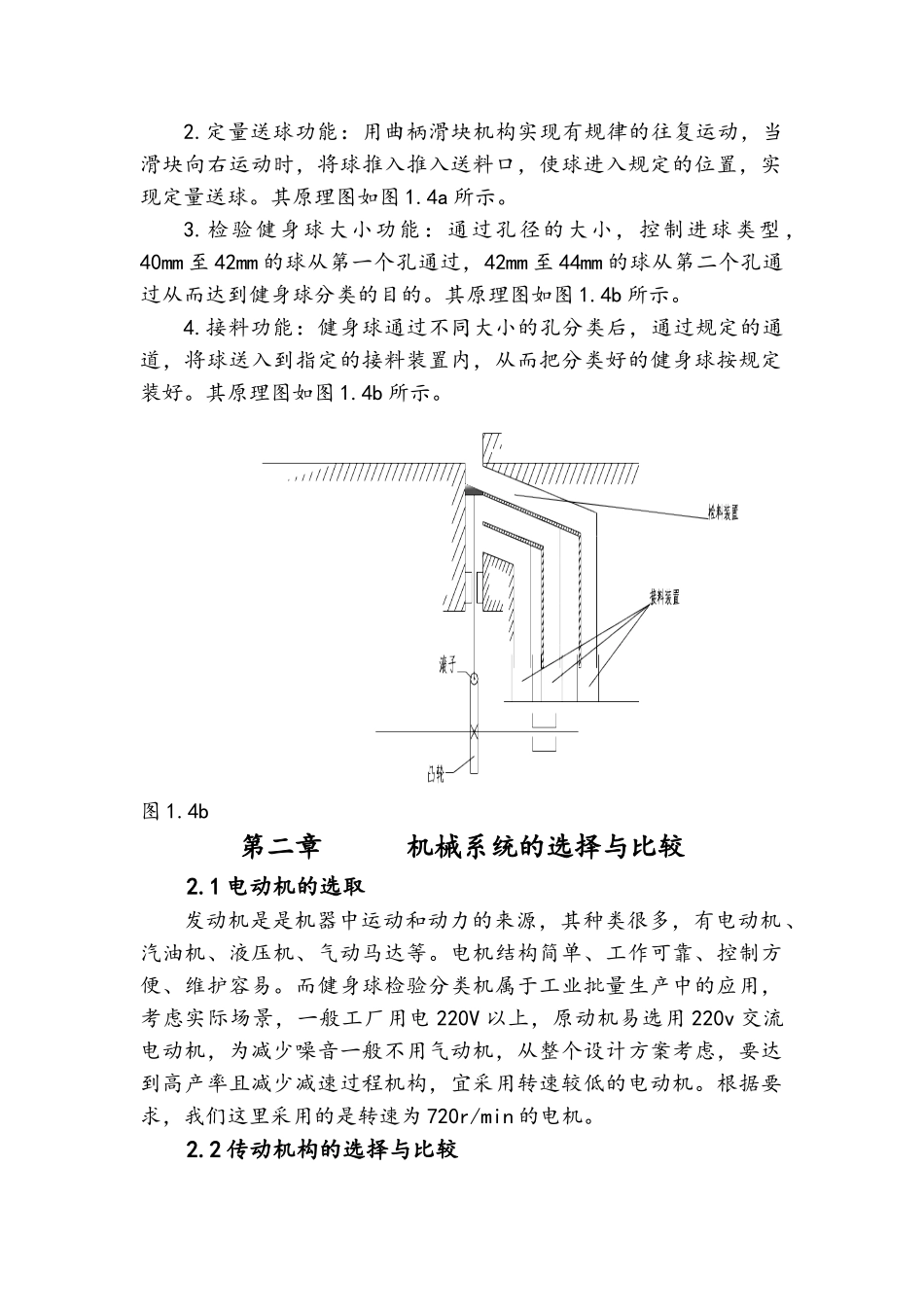

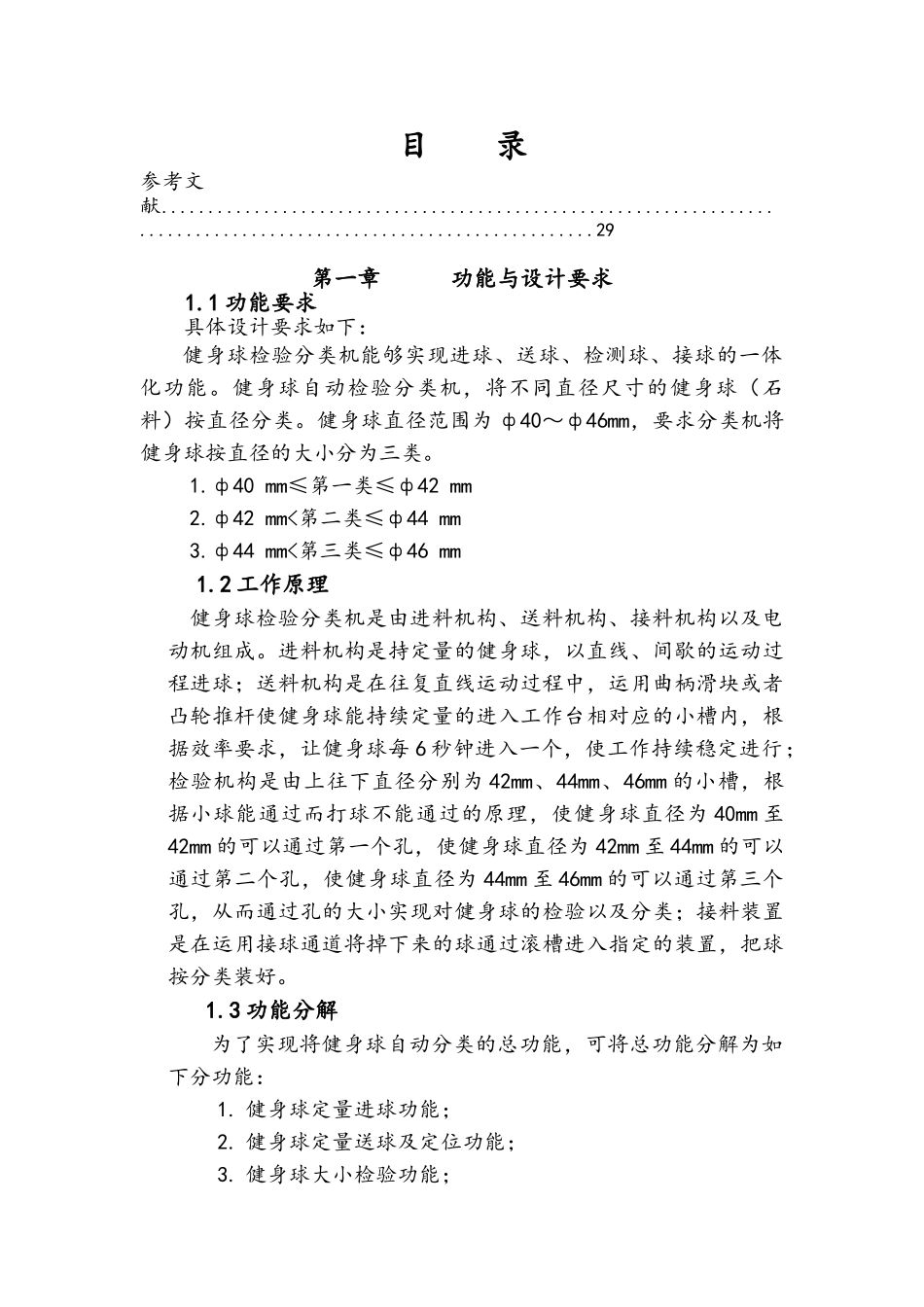

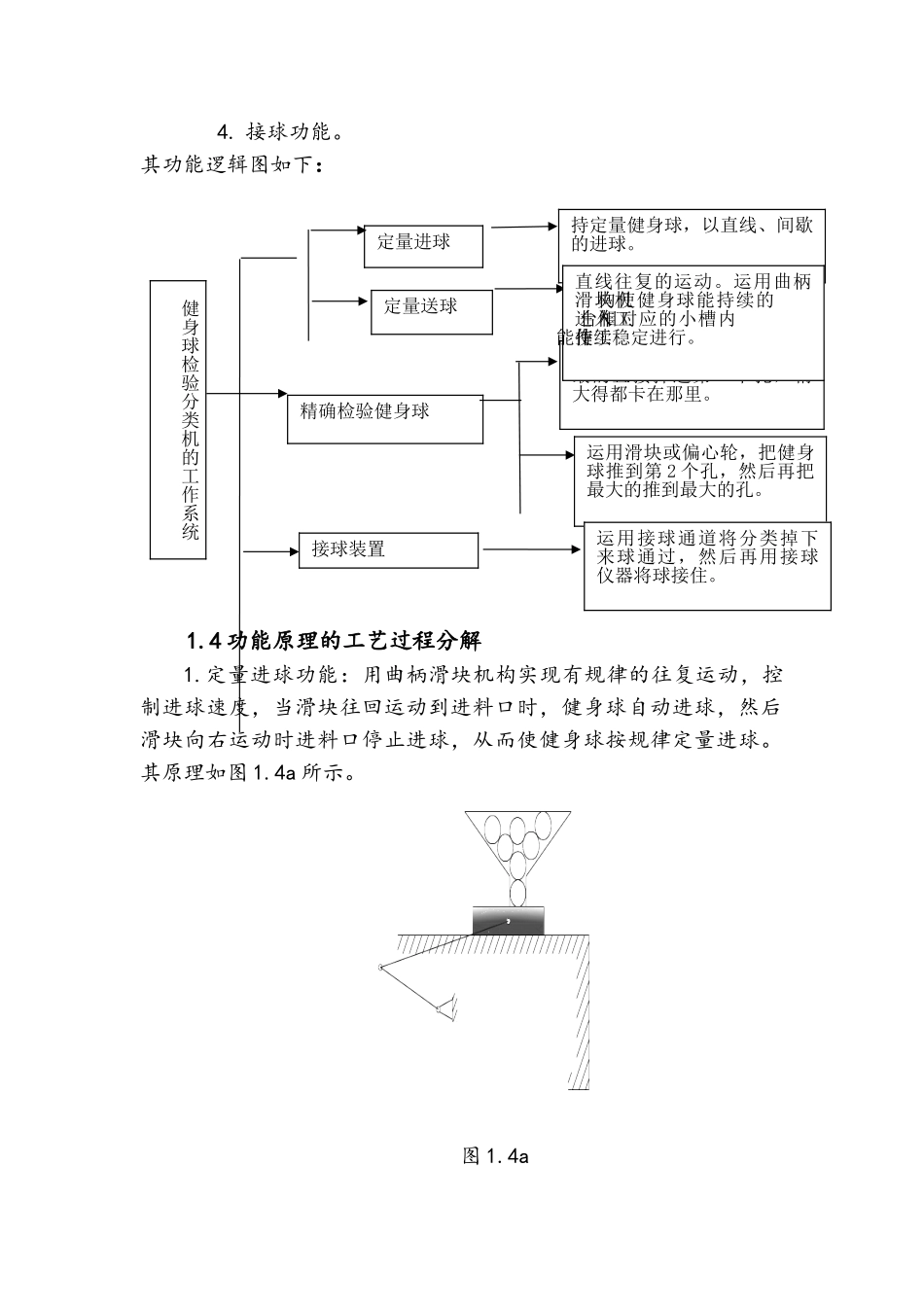

目录参考文献...................................................................................................................29第一章 功能与设计要求 1.1 功能要求具体设计要求如下：健身球检验分类机能够实现进球、送球、检测球、接球的一体化功能。健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。健身球直径范围为 ф40～ф46mm，要求分类机将健身球按直径的大小分为三类。1.ф40 mm≤第一类≤ф42 mm2.ф42 mm<第二类≤ф44 mm3.ф44 mm<第三类≤ф46 mm 1.2 工作原理健身球检验分类机是由进料机构、送料机构、接料机构以及电动机组成。进料机构是持定量的健身球，以直线、间歇的运动过程进球；送料机构是在往复直线运动过程中，运用曲柄滑块或者凸轮推杆使健身球能持续定量的进入工作台相对应的小槽内，根据效率要求，让健身球每 6 秒钟进入一个，使工作持续稳定进行；检验机构是由上往下直径分别为 42mm、44mm、46mm 的小槽，根据小球能通过而打球不能通过的原理，使健身球直径为 40mm 至42mm 的可以通过第一个孔，使健身球直径为 42mm 至 44mm 的可以通过第二个孔，使健身球直径为 44mm 至 46mm 的可以通过第三个孔，从而通过孔的大小实现对健身球的检验以及分类；接料装置是在运用接球通道将掉下来的球通过滚槽进入指定的装置，把球按分类装好。 1.3 功能分解为了实现将健身球自动分类的总功能，可将总功能分解为如下分功能：1. 健身球定量进球功能；2. 健身球定量送球及定位功能；3. 健身球大小检验功能；4. 接球功能。其功能逻辑图如下： 1.4 功能原理的工艺过程分解1.定量进球功能：用曲柄滑块机构实现有规律的往复运动，控制进球速度，当滑块往回运动到进料口时，健身球自动进球，然后滑块向右运动时进料口停止进球，从而使健身球按规律定量进球。其原理如图 1.4a 所示。图 1.4a定量进球持定量健身球，以直线、间歇的进球。精确检验健身球健身球间歇得掉下来，尺寸最的直接掉进第一个孔，稍大得都卡在那里。运用滑块或偏心轮，把健身球推到第 2 个孔，然后再把最大的推到最大的孔。接球装置运用接球通道将分类掉下来球通过，然后再用接球仪器将球接住。健身球检验分类机的工作系统定量送球直线往复的运动。运用曲柄滑块机构使健身球能持续的进入工作台相对应的小槽内使工作能持续稳定进行。2.定量送球功能：用曲柄滑块机构实现有规律的往复运动，当滑块向右运动...
